Podłączenie zestawu Zeronest

1

Podłączenie przewodów zasilania napięcia zmiennego (AC)

Podłącz zasilanie 230 V AC do zasilacza AC/DC (najlepiej przez dedykowany wyłącznik nadprądowy).

2

Podłączenie przewodów zasilania napięcia stałego (DC)

Podłącz wyjście zasilacza AC/DC do dedykowanego wejścia 12 V DC modemu DIN LTE.

3

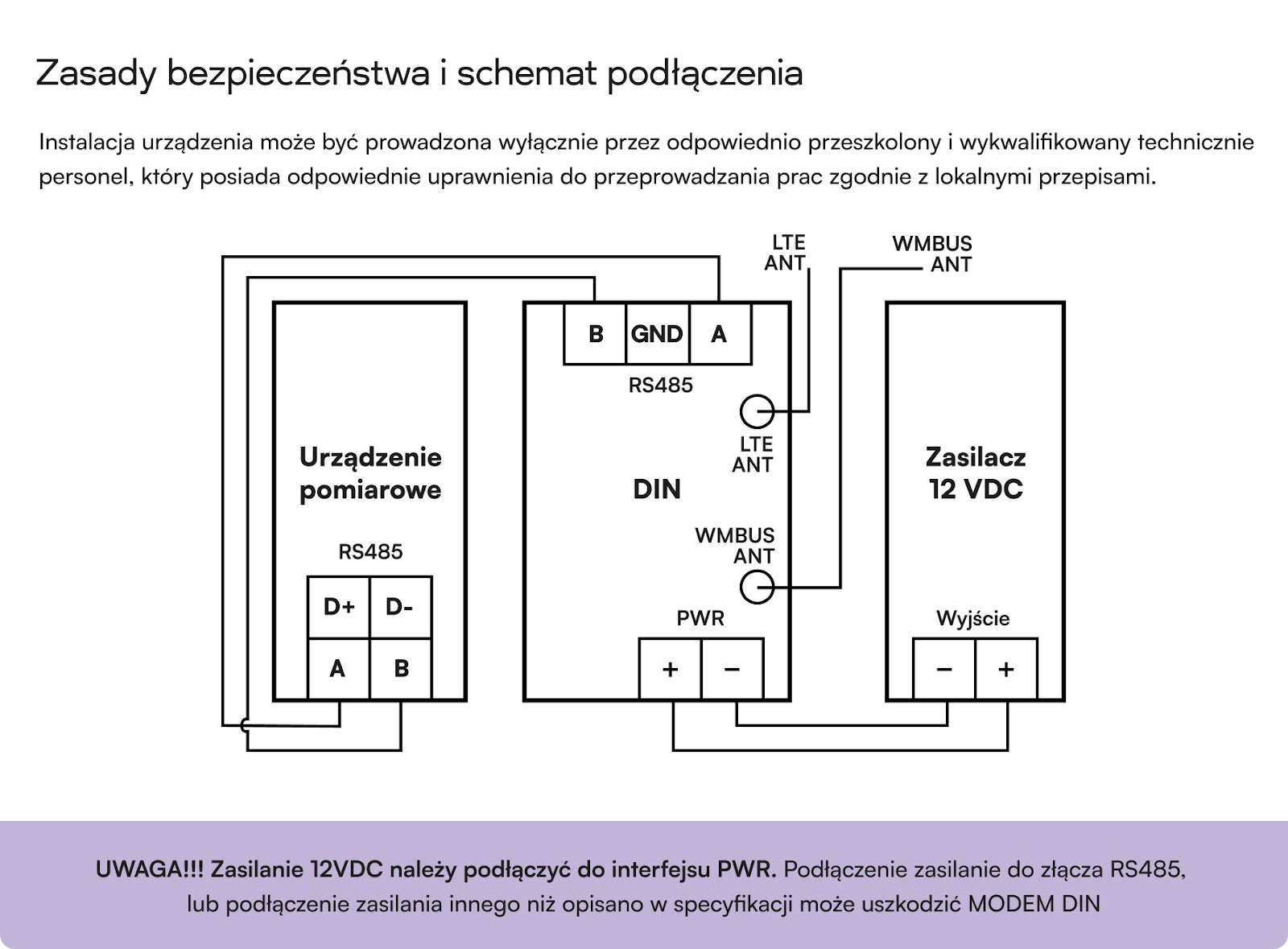

Podłączenie przewodów komunikacyjnych RS485

Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 pomiędzy modemem DIN LTE a odczytywanym urządzeniem.

UWAGA

4

Podłączenie i montaż anten

Antena LTE: podłączenie obowiązkowe Antena WMBUS: podłączenie opcjonalne

UWAGA

5

Kontrola podłączenia

Przed podaniem napięcia sprawdź poprawność podłączeń oraz polaryzację napięcia zasilającego modem DIN LTE.

6

Konfiguracja urządzenia odczytowego (np. inwertera)

Ustawienia interfejsu RS485 (protokół komunikacyjny, adres, prędkość transmisji) zależą od modelu urządzenia podłączonego do modemu DIN LTE.

7

Pierwsze uruchomienie

Pierwsze uruchomienie (podanie napięcia) modemu DIN LTE wykonaj po prawidłowym podłączeniu i skonfigurowaniu urządzenia odczytowego (np. inwertera).

8

Kontrola diod sygnalizacyjnych modemu DIN LTE

Zasady bezpieczeństwa:

Rzeczy, na które należy zwrócić uwagę podczas instalacji:

Wymagania dla instalacji Zeronest

Co musi mieć instalacja, aby można było zamontować Zeronest:

  1. Zamontowany inwerter musi mieć interfejs RS485.

  2. Rozdzielnica powinna mieć miejsce na montaż wielkości 3S (3 sloty). Potrzebujesz ich na: wyłącznik nadprądowy, zasilacz AC/DC oraz modem DIN LTE.

  3. Jeśli nie ma wystarczająco dużo miejsca, zamontuj małą rozdzielnicę obok.
