Aplikacja Instalatora
Instrukcja obsługi aplikacji dla instalatora.
Film – instrukcja obsługi aplikacji instalatora
Logowanie do aplikacji Zeronest
Konfiguracja instalacji Zeronest
Wybieramy zaplanowaną instalację:

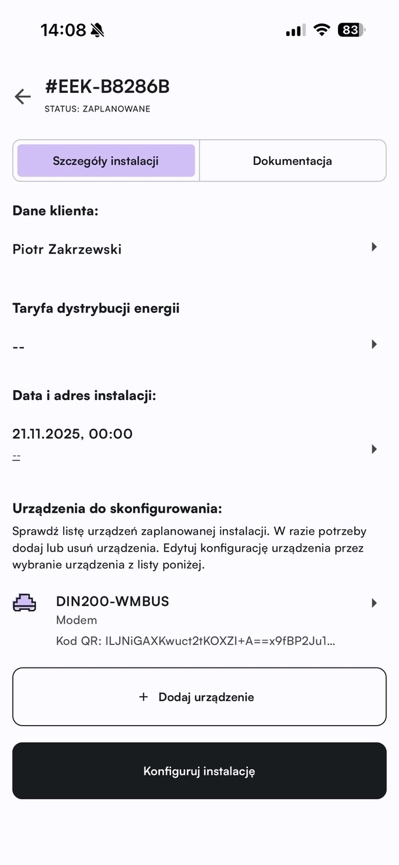

Sprawdzamy czy zaplanowana instalacja ma dodane urządzenia.
JEŻELI NIE to należy dodać urządzenia których brakuje klikając w „Dodaj urządzenie”.
Dodawanie modemu

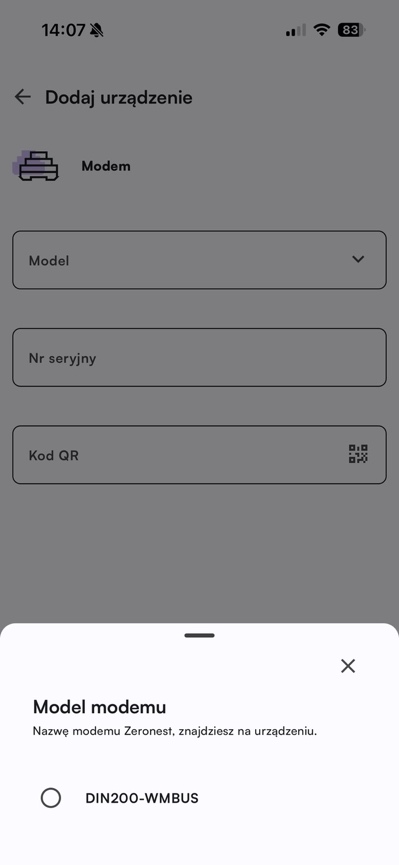

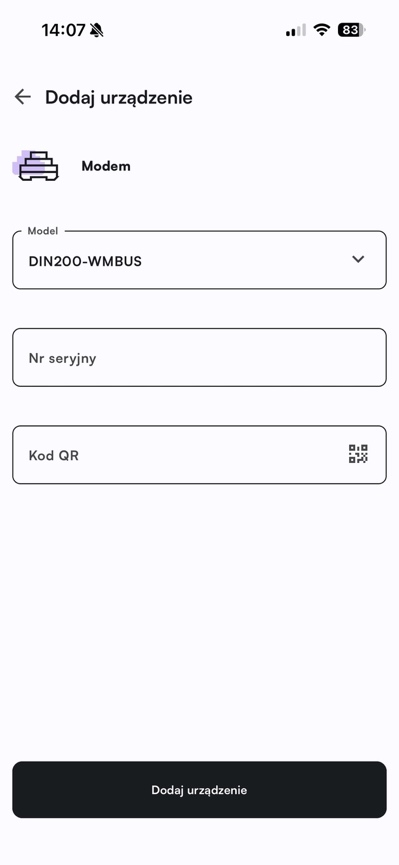

Wybieramy model DIN200-WMBUS
Wpisujemy Numer seryjny z urządzenia bądź pudełka

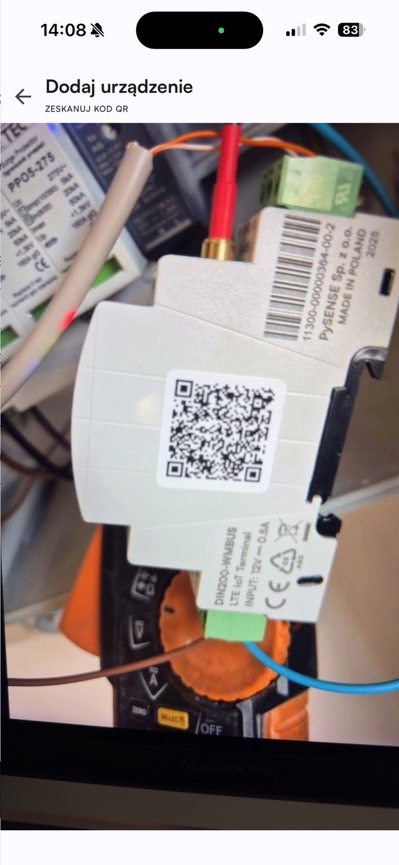

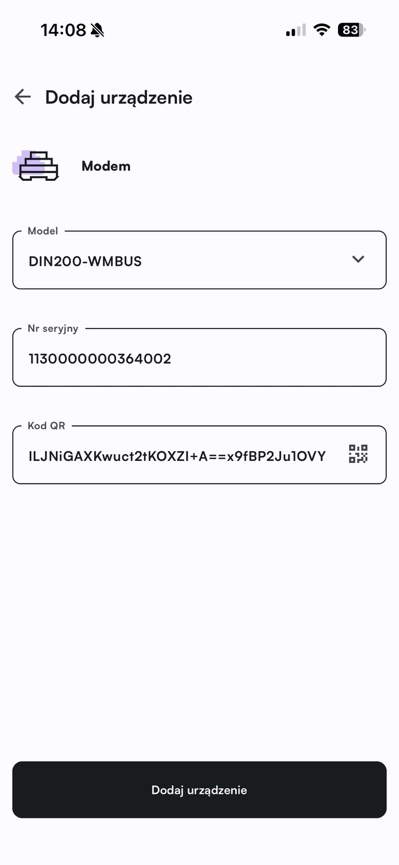

Następnie skanujemy QR kod klikając na „Kod QR”:
Następnie klikamy Dodaj Urządzenie, w następnym kroku dodamy inwerter.
Dodawanie inwertera

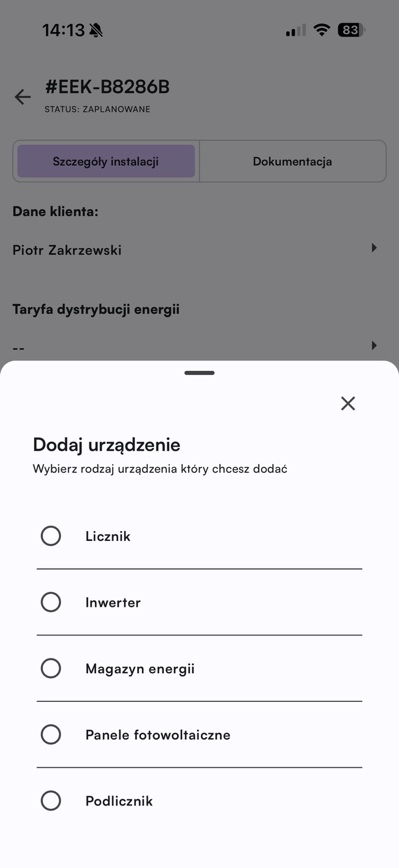

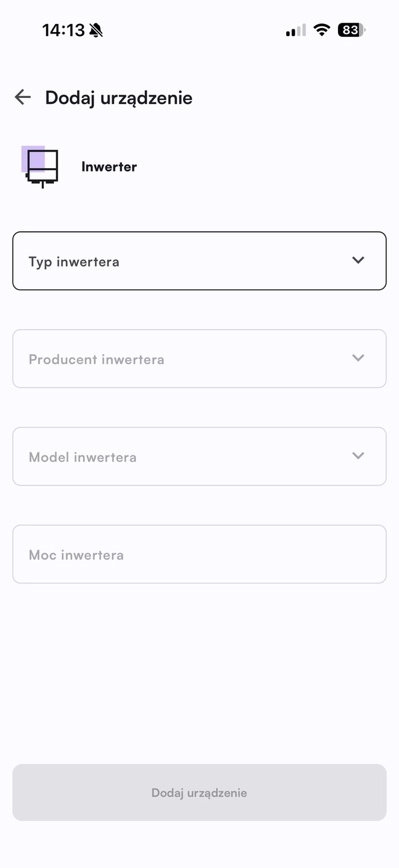

W szczegółach instalacji klikamy "Dodaj urządzenie", wybieramy „Inwerter”:

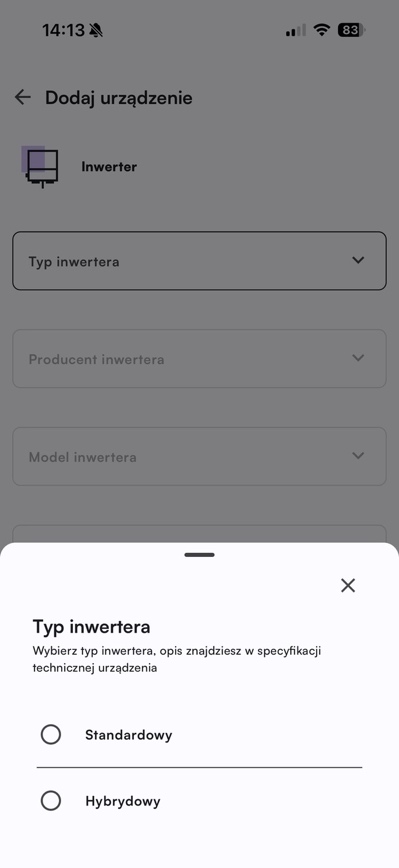

Wybieramy Typ inwertera jako Standardowy lub Hybrydowy:

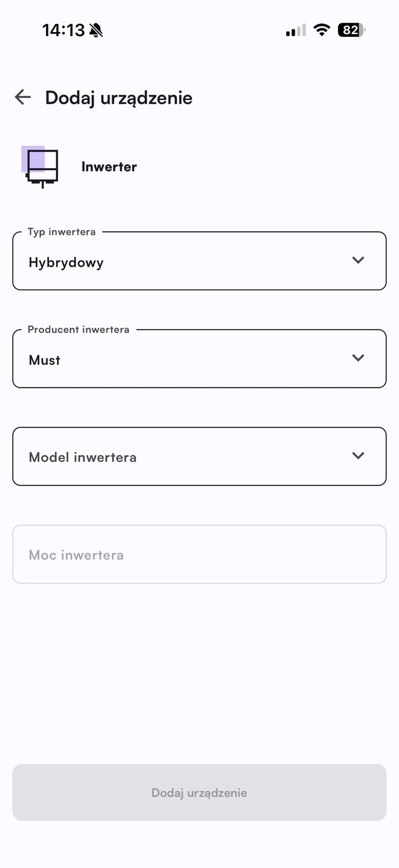

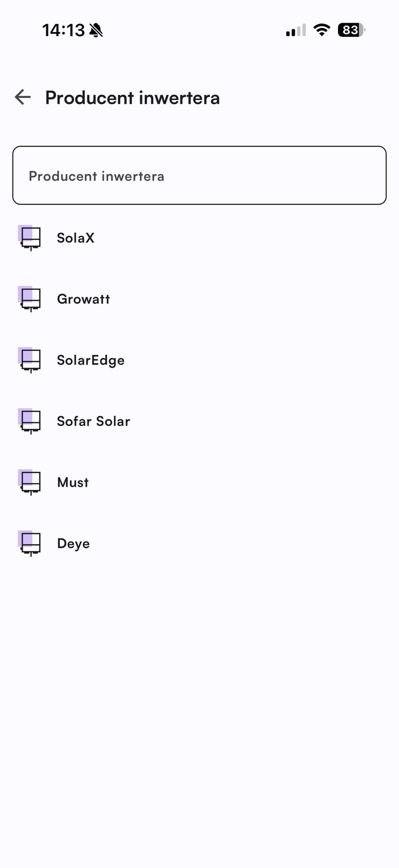

Następnie wybieramy Producenta Inwertera (w tym przykładzie jest to inwerter od „Must”)

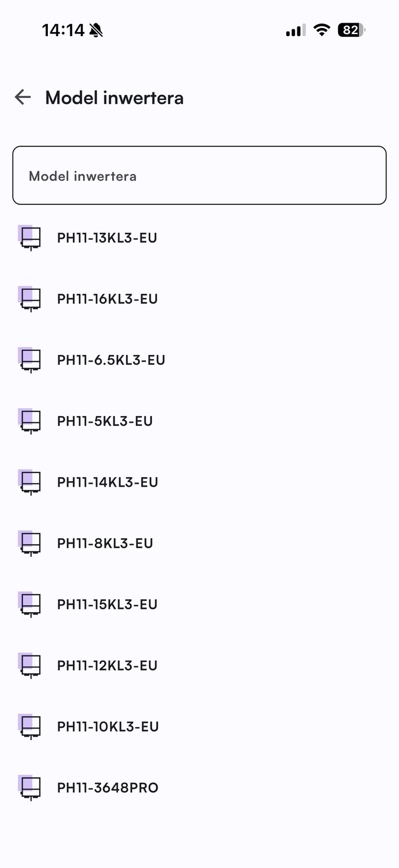

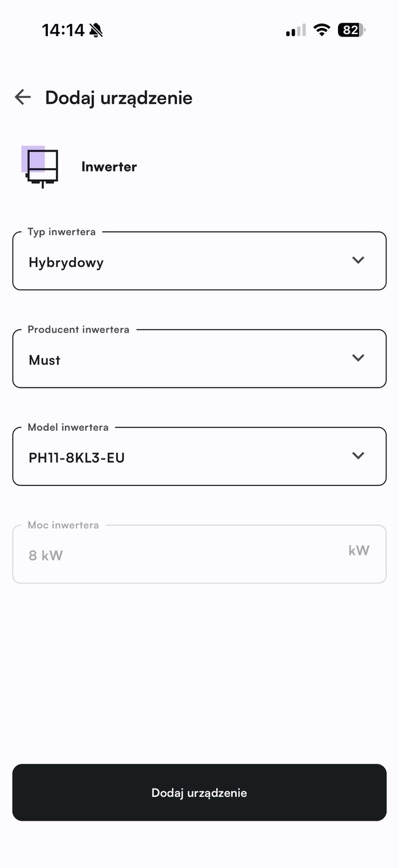

W następnym kroku wybieramy model inwertera zgodnie z jego opisem. Aplikacja automatycznie dobierze moc urządzenia.
W następnym kroku dodamy panele fotowoltaiczne
Dodawanie paneli fotowoltaicznych
W kolejnym kroku należy dodać Panele Fotowoltaiczne.

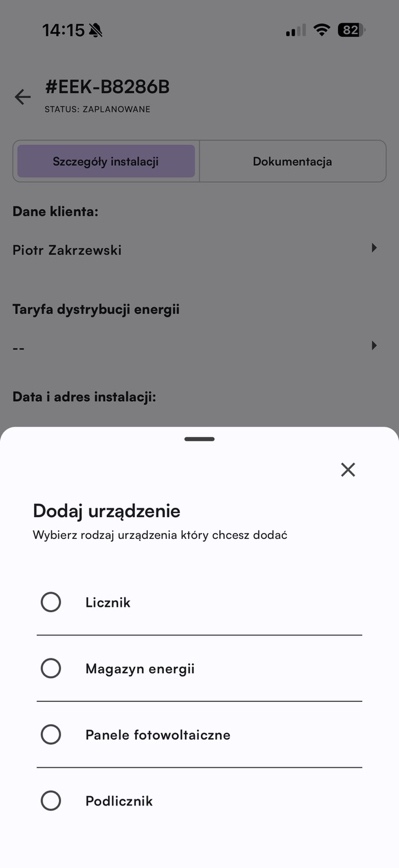

Klikamy „Dodaj urządzenie”, wybieramy „Panele fotowoltaiczne”.

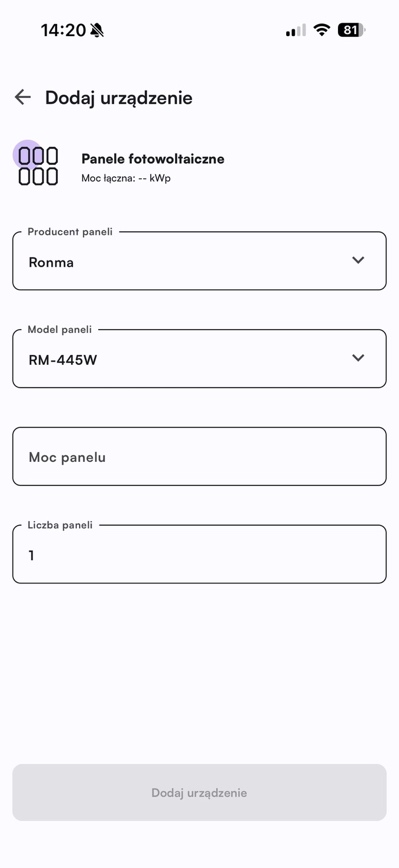

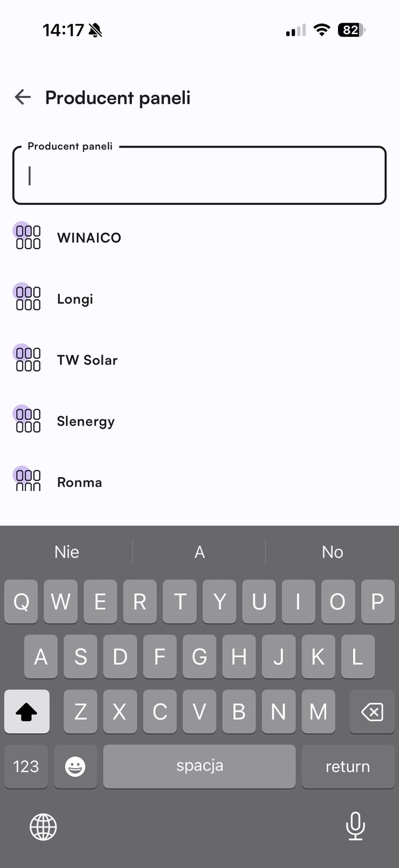

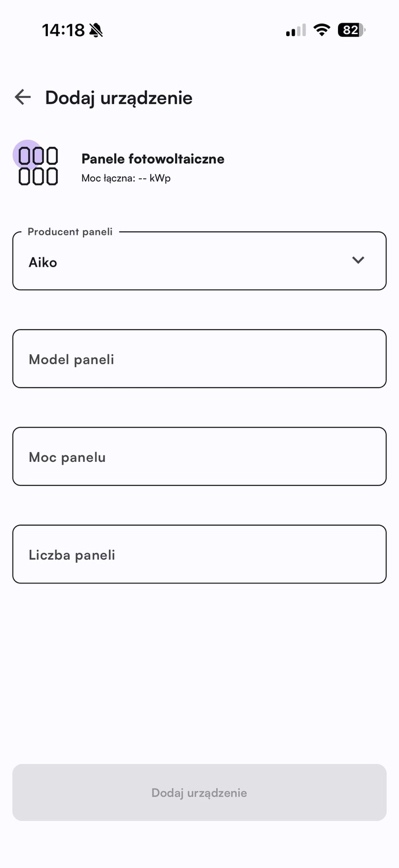

Następnie wybieramy Producenta paneli. Pojawia się lista Producentów do wyboru:
W przypadku, gdy danego Producenta paneli nie ma na liście, należy kliknąć na okno do wpisania „Producent paneli”. Pojawi się klawiatura do wpisania Producenta paneli, którego nie ma na zdefiniowanej liście.

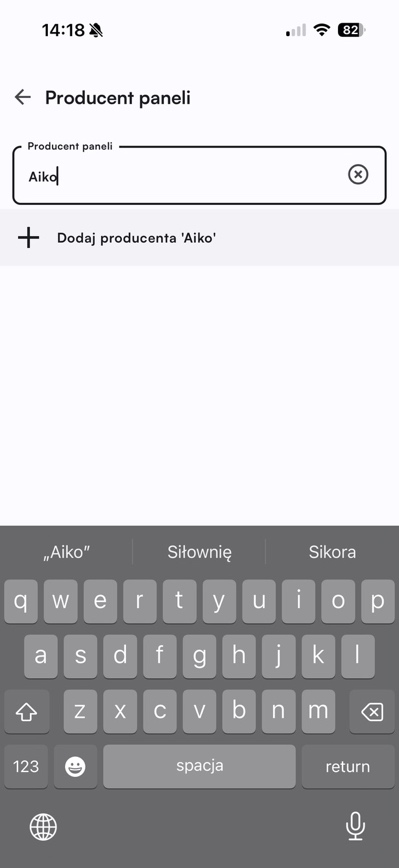

Wpisujemy nazwę Producenta paneli a następnie „+ Dodaj producenta…”
W ten sposób dodajemy Producenta Paneli, którego nie ma na liście.

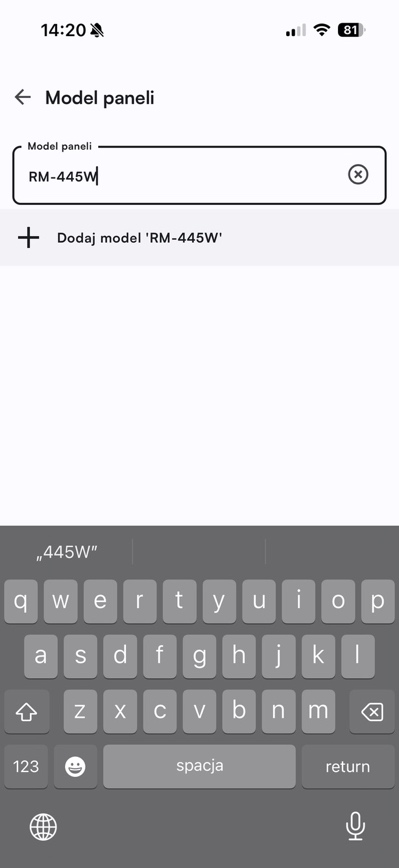

Analogicznie postępujemy dla Modelu paneli (jak w poprzednim kroku).
Dodając Model panelu, którego nie ma w bazie, należy jeszcze uzupełnić moc pojedynczego Panelu.

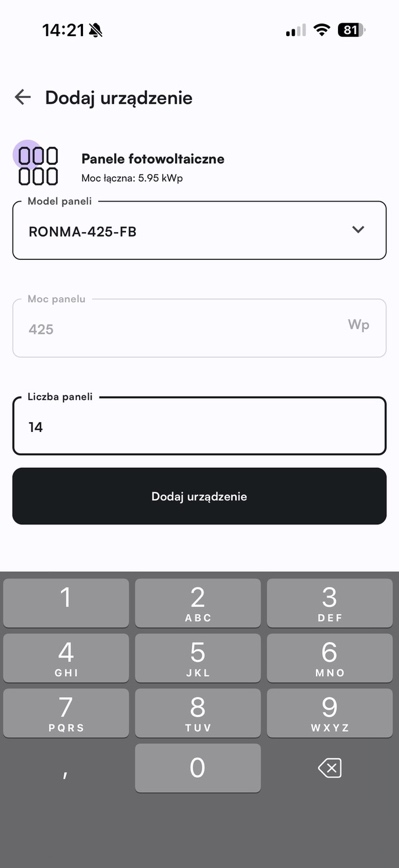

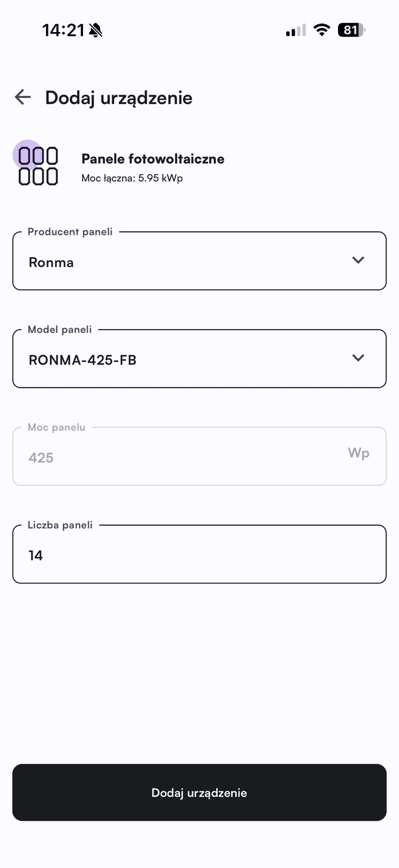

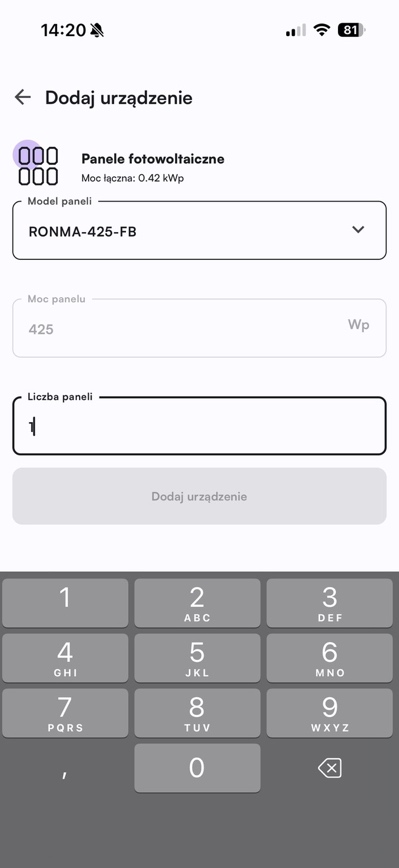

Następnie uzupełniamy ilość Paneli w instalacji:

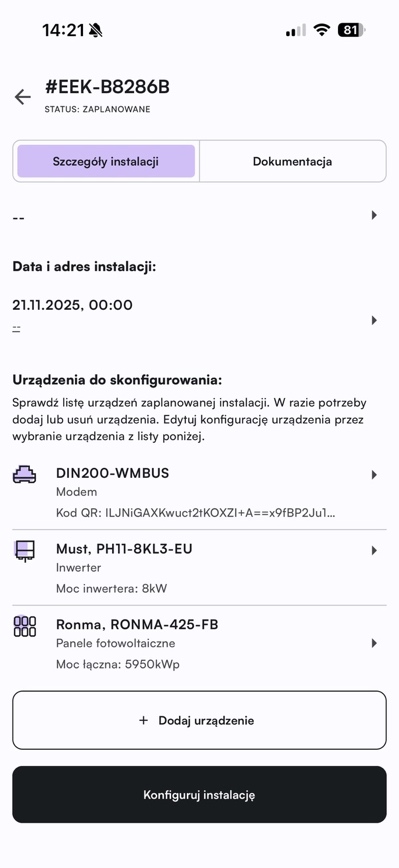

A następnie klikamy „Dodaj urządzenie”
W kolejnym kroku dodajmy Magazyn Energii
Dodawanie magazynu energii

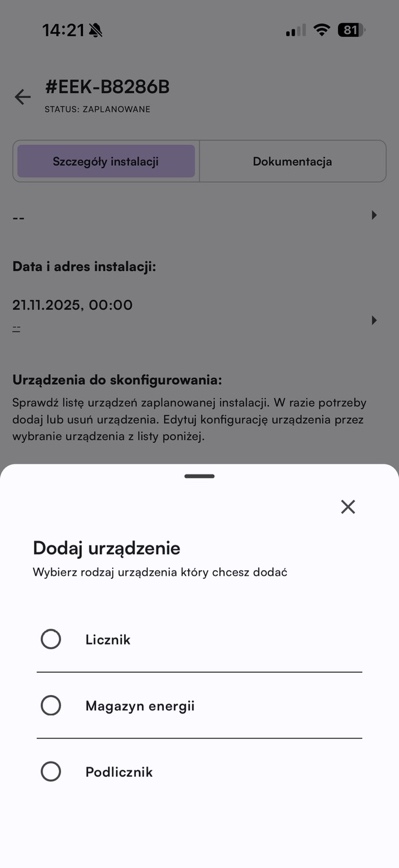

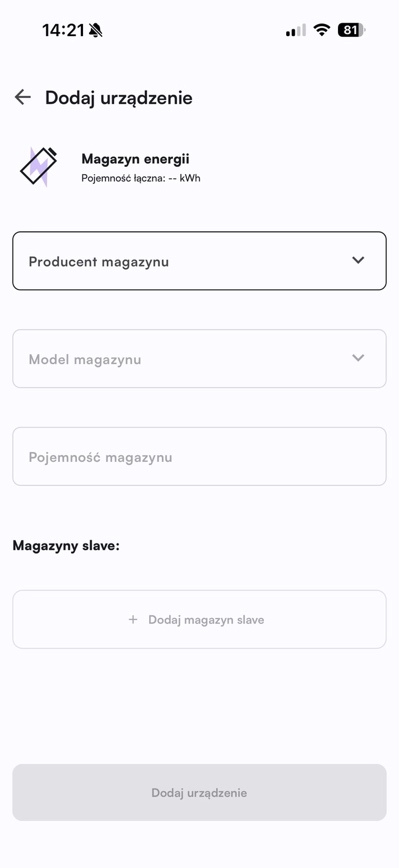

Wybieramy „Magazyn energii”

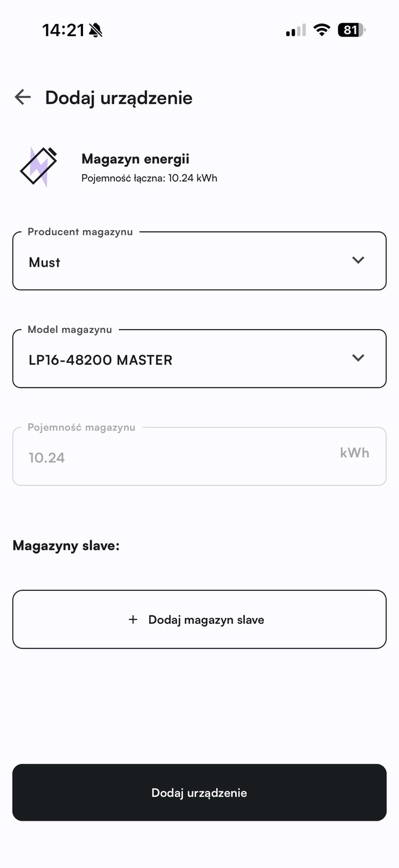

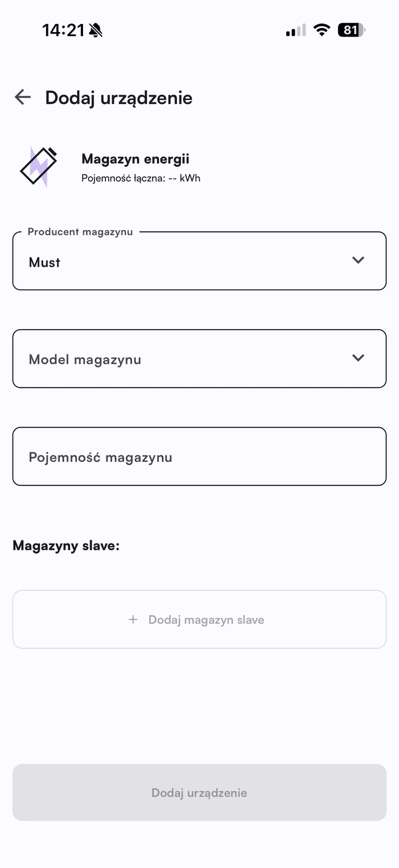

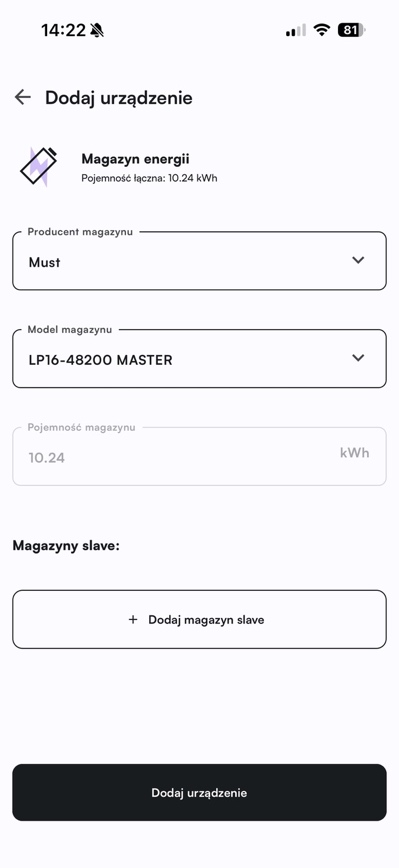

Wybieramy Producenta Magazynu energii.

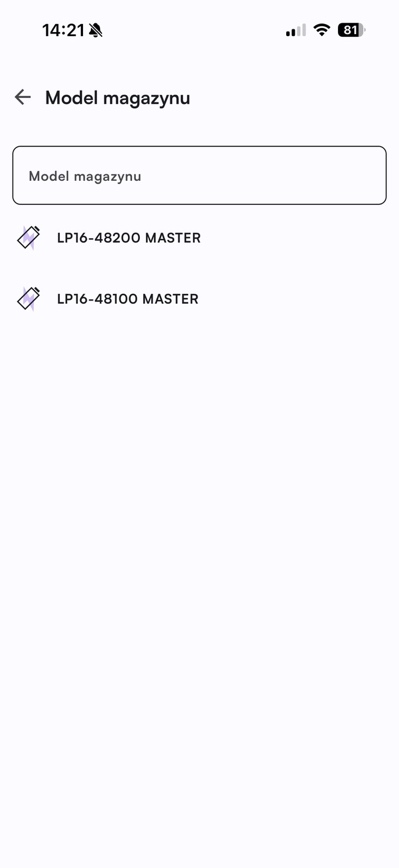

Następnie wybieramy Model Magazynu energii (Master)
Opcjonalnie:

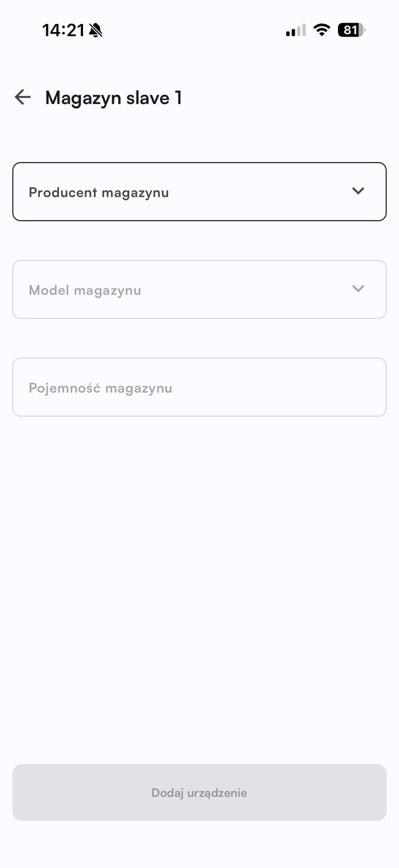

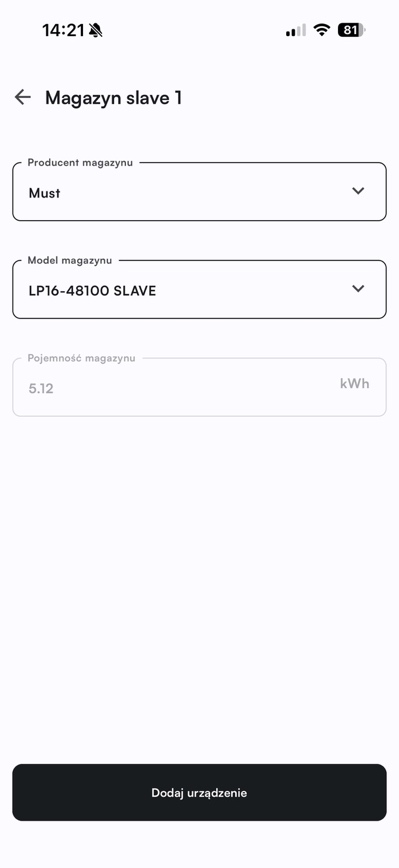

Jeżeli na instalacji znajduje się więcej Magazynów energii (poza Master) należy dodać odpowiednią ilość Magazynów energii Slave (tak samo jak dodaje się Master)
Następnie klikamy „Dodaj urządzenie”, aby zakończyć proces dodawania Magazynu energii.
W kolejnym kroku należy dodać „Podlicznik”

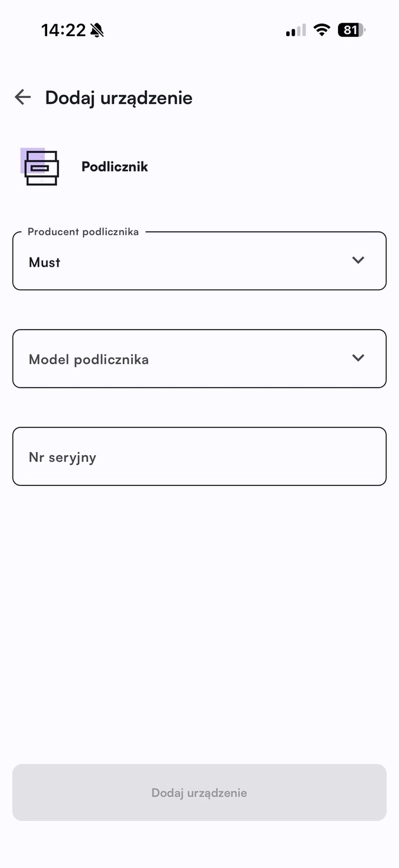

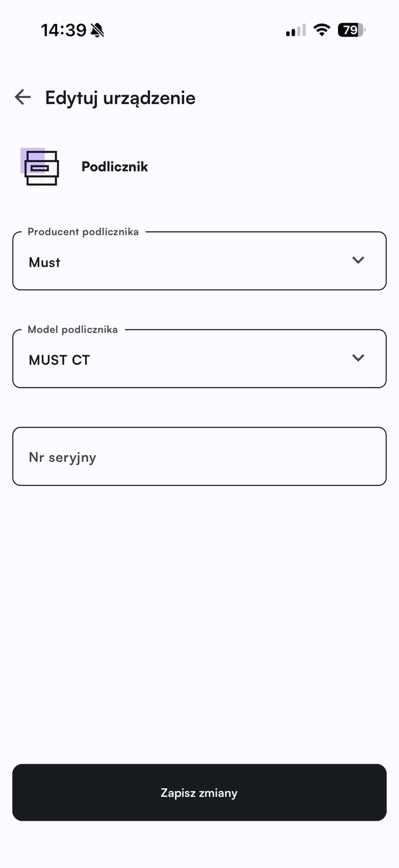

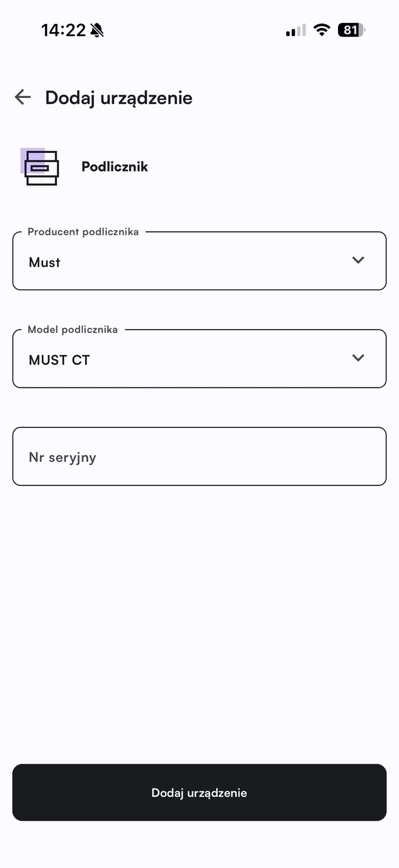

Wybieramy Producenta podlicznika jako Must
Oraz Model jako MUST CT i klikamy „Dodaj urządzenie”

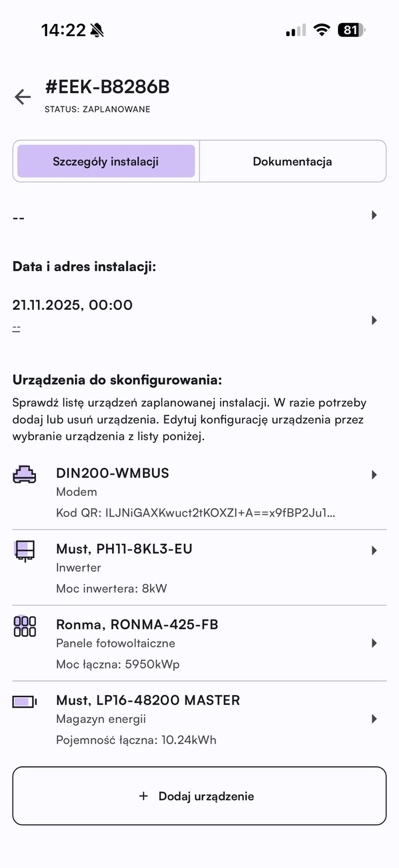

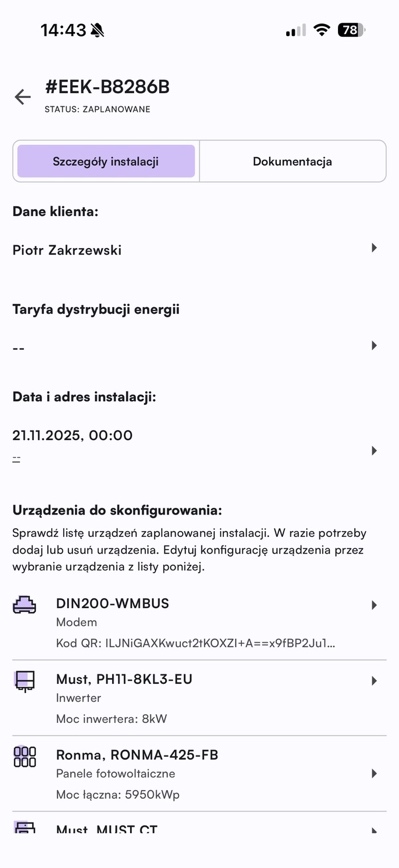

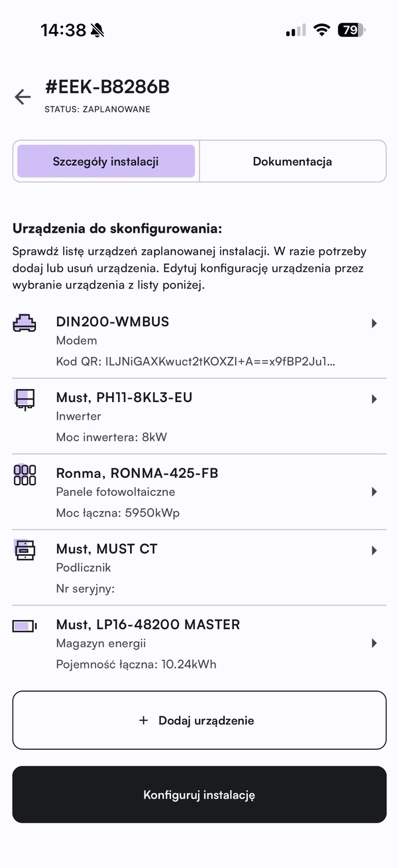

Poniżej znajduje się prawidłowo uzupełniona lista urządzeń do konfiguracji instalacji Zeronest.
Opcjonalnie jest jeszcze możliwość dodania Licznika OSD, ale tej operacji NIE WYKONUJEMY.
Poniżej znajduje się prawidłowo dodana lista urządzeń
Kolejnym krokiem jest konfiguracja urządzenia Zeronest.
UWAGA! Urządzenie MUSI być podłączone prawidłowo zgodnie z instrukcją znajdującą się w opakowaniu urządzenia zestawu Zeronest.
Oraz na urządzeniu MUSZĄ świecić 3 Diody LED na stałe (Pwr, Net, Tx/Rx) dopiero wtedy możemy przejść do konfiguracji urządzenia DIN200 klikając w „Konfiguruj instalację”.
W pierwszym kroku konfigurujemy modem i weryfikujemy jego dane (o ile wcześniej nie zostały już prawidłowo uzupełnione).

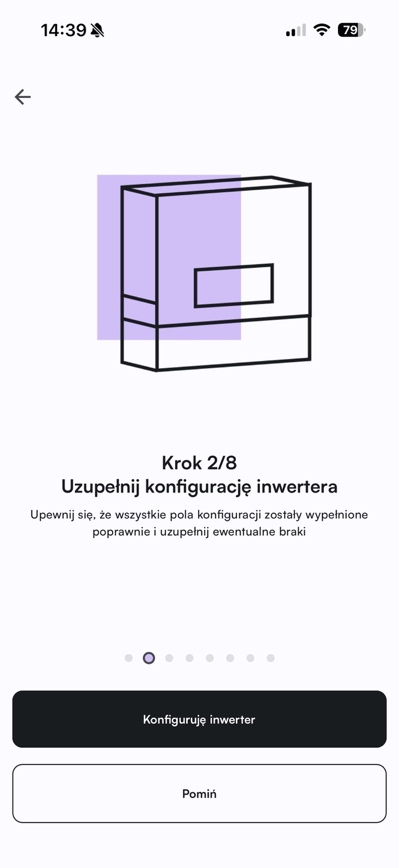

W drugim kroku konfigurujemy dane dotyczące Inwertera (o ile wcześniej nie zostały już prawidłowo uzupełnione).

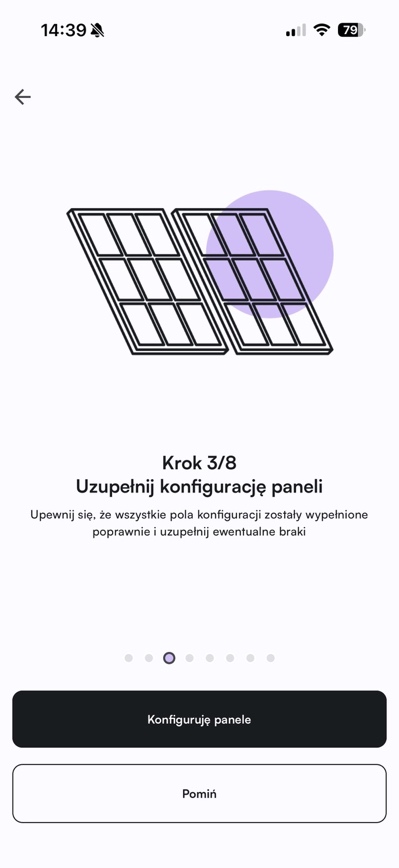

W trzecim kroku konfigurujemy dane dotyczące Paneli fotowoltaicznych (o ile wcześniej nie zostały już prawidłowo uzupełnione).

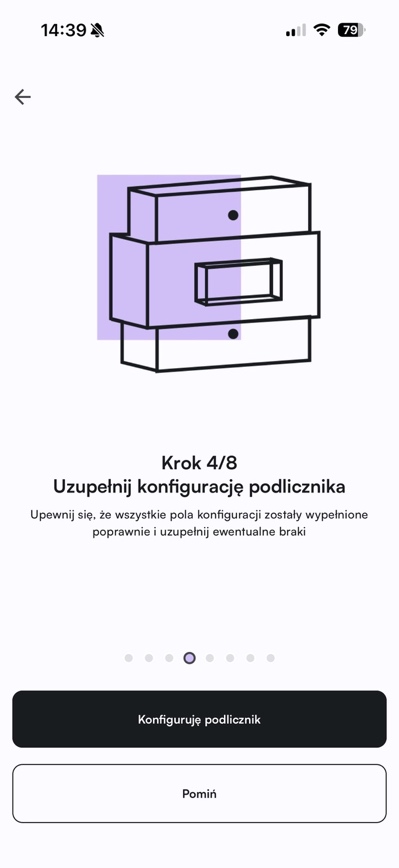

W czwartym kroku konfigurujemy dane dotyczące Podlicznika (o ile wcześniej nie zostały już prawidłowo uzupełnione).

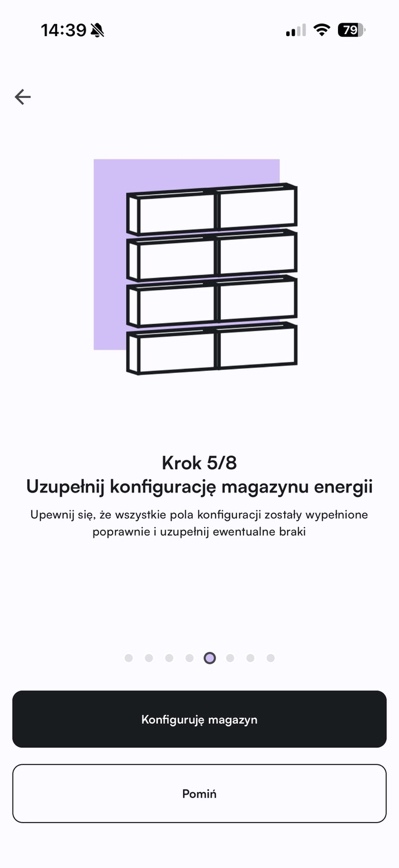

W piątym kroku konfigurujemy dane dotyczące Magazynu energii (o ile wcześniej nie zostały już prawidłowo uzupełnione).

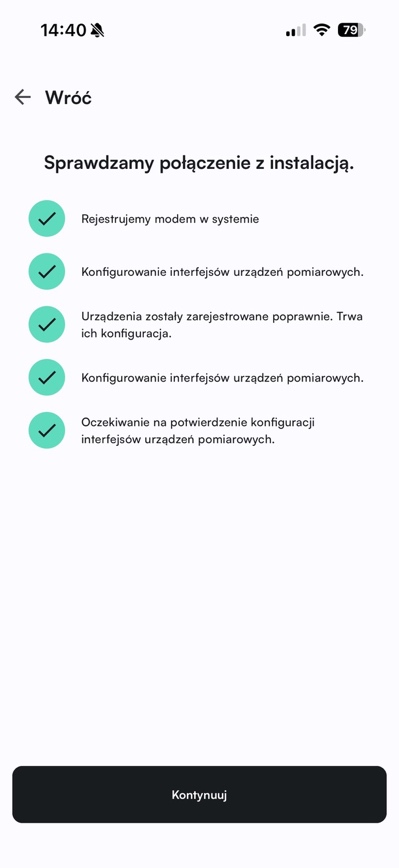

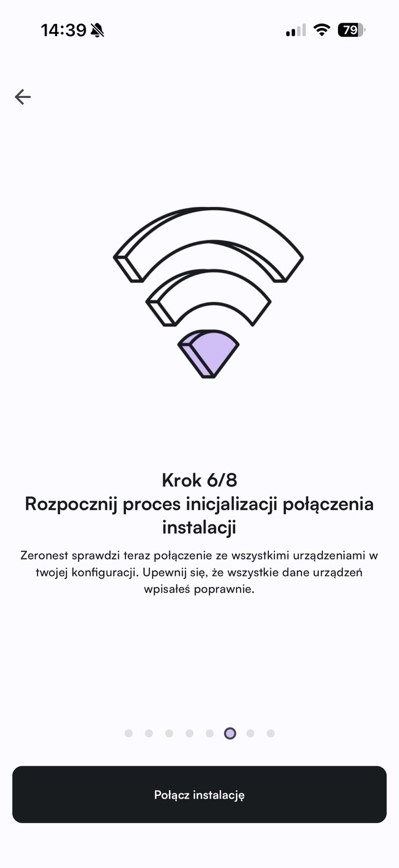

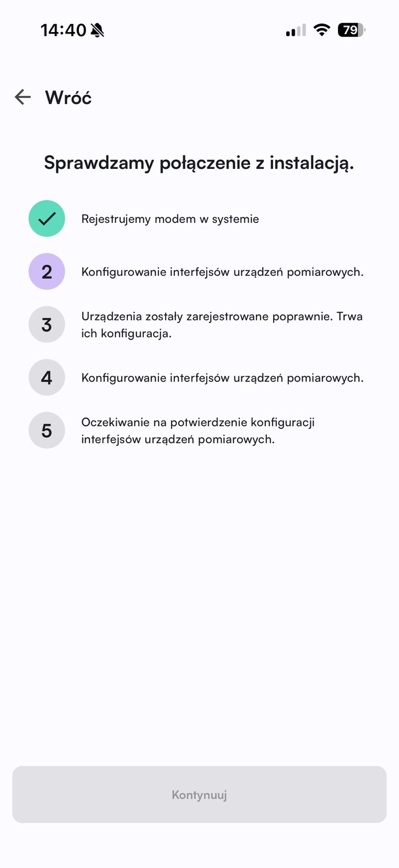

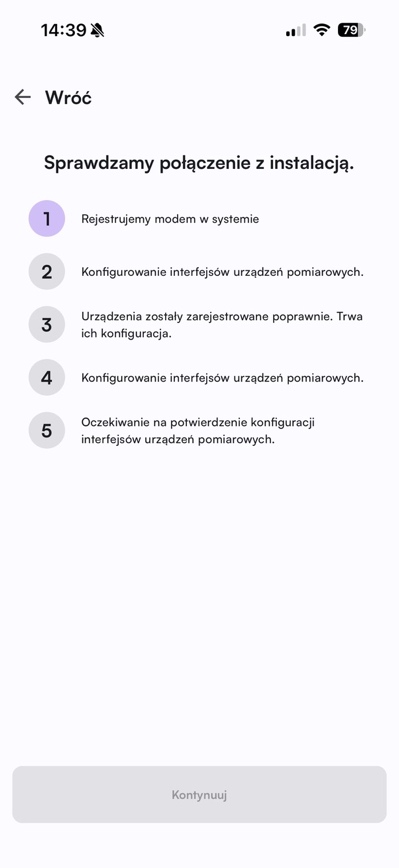

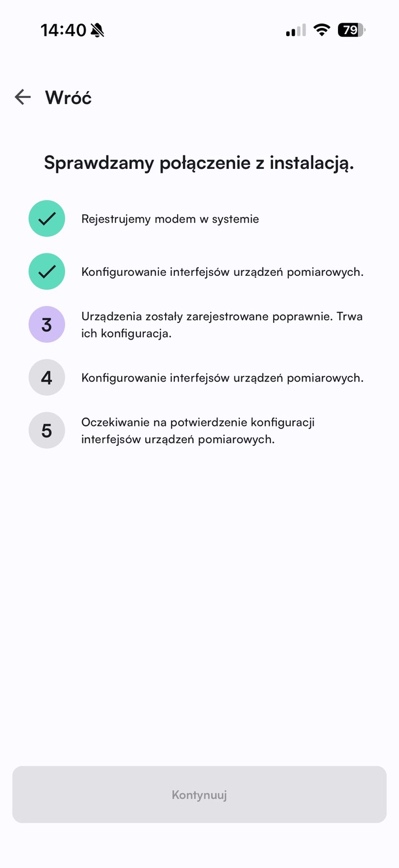

W szóstym kroku rozpoczynamy proces konfiguracji urządzenia DIN200. Zestaw Zeronest przechodzi właśnie proces inicjalizacji.

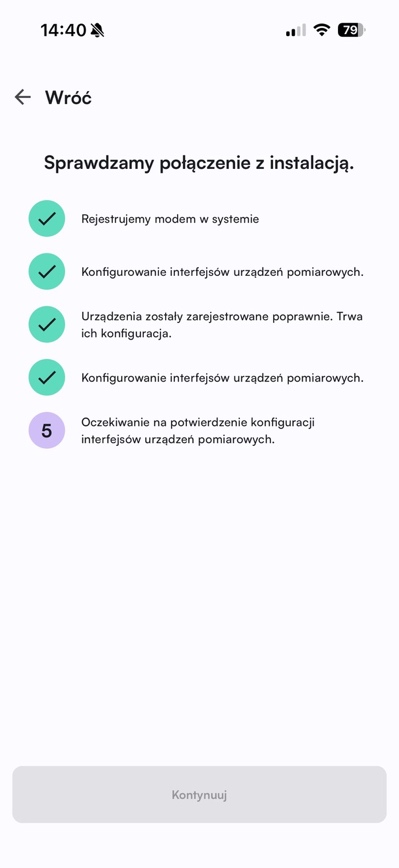

Pierwszy etap: Rejestracja modemu w systemie
Drugi etap: Konfiguracja urządzeń pomiarowych
Trzeci etap: Urządzenia zostały zarejestrowane poprawnie. Trwa ich konfiguracja

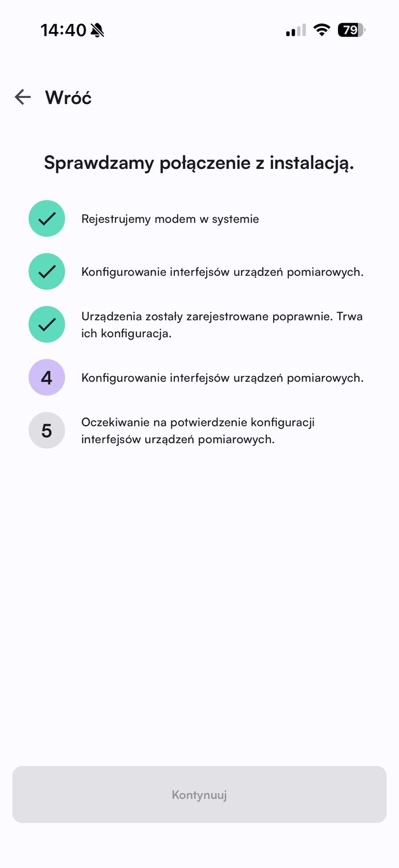

Czwarty etap: Konfigurowanie interfejsów urządzeń pomiarowych
Piąty etap: Oczekiwanie na potwierdzenie konfiguracji interfejsów urządzeń pomiarowych
W momencie, kiedy wszystkie etapy inicjalizacji urządzenia zakończyły się prawidłowo możemy kliknąć „Kontynuuj”.
UWAG: W przypadku błędów proszę zgłosić się z wsparciem technicznym Zeronest.

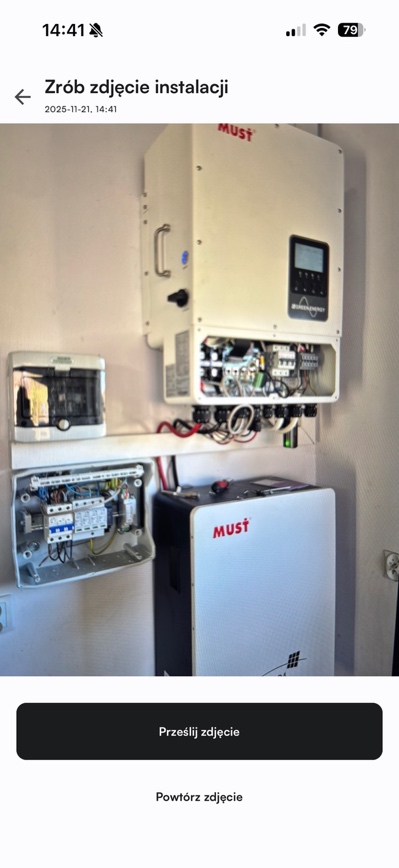

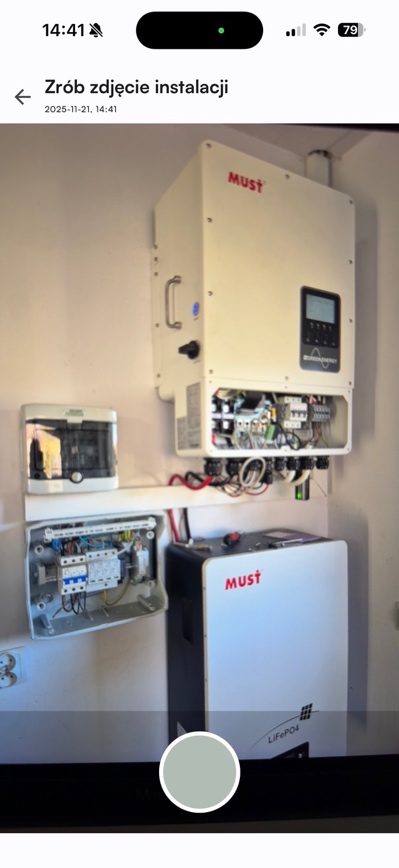

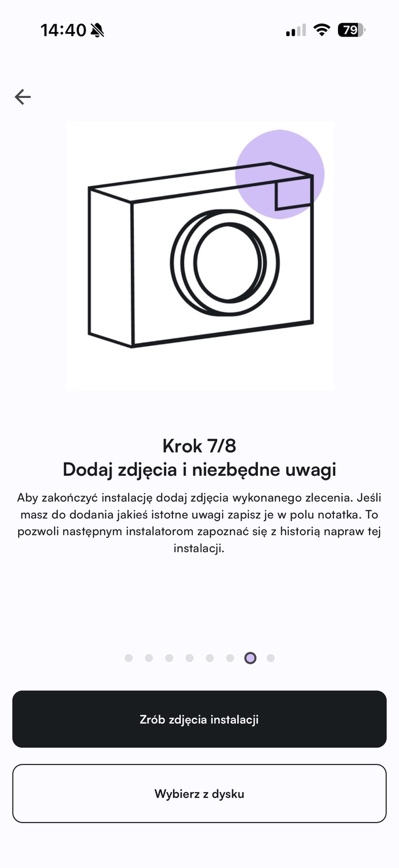

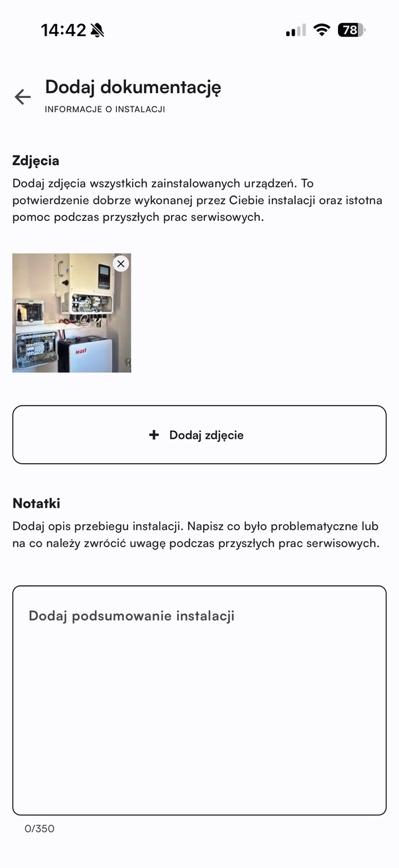

W siódmym kroku dodajemy zdjęcia oraz niezbędne notatki dotyczące danej instalacji.

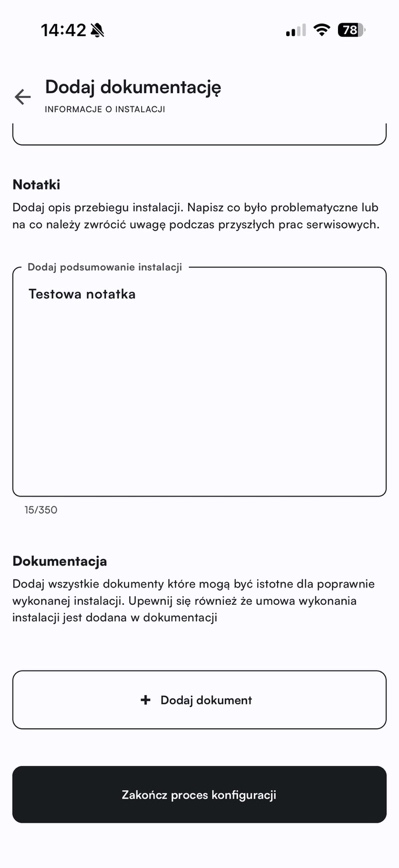

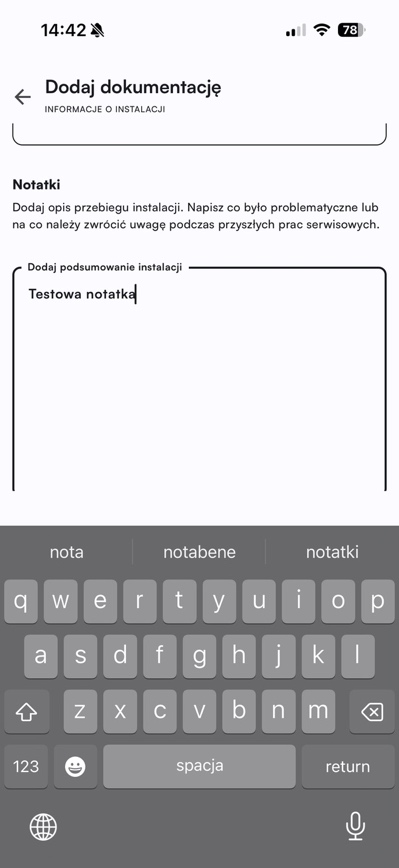

Klikamy „Prześlij zdjęcie” oraz dopisujemy notatkę do instalacji
Zapisujemy notatkę oraz kończymy proces konfiguracji instalacji Zeronest.

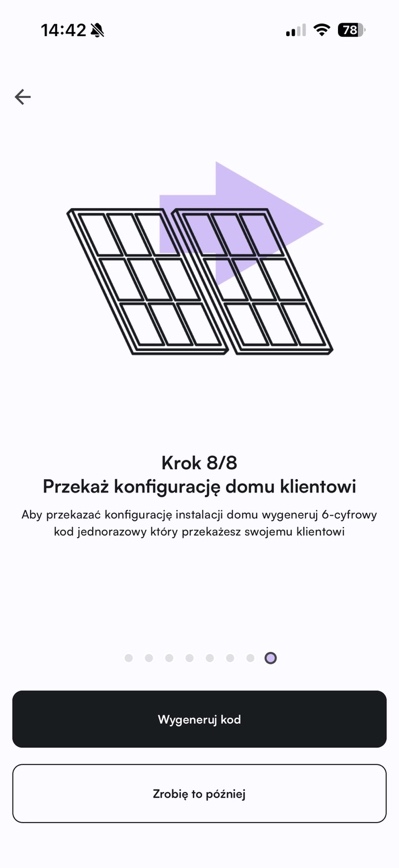

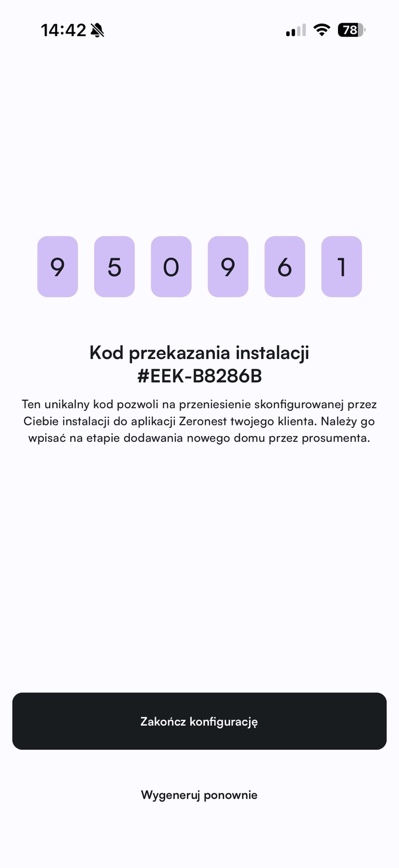

W kroku ósmym generujemy kod oraz przekazujemy go klientowi, aby mógł dodać instalację do swojej Aplikacji Zeronest.
Ostatnim, ale bardzo ważnym krokiem jest ustalenie Taryfy Dystrybucyjnej jaką posiada klient
Klikamy na „Taryfa dystrybucji energii” oraz wybieramy z listy odpowiednią pozycje zgodnie z informacją od Klienta

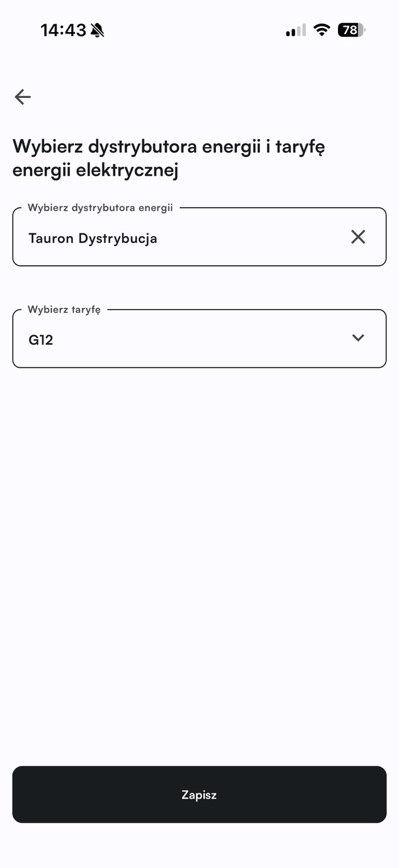

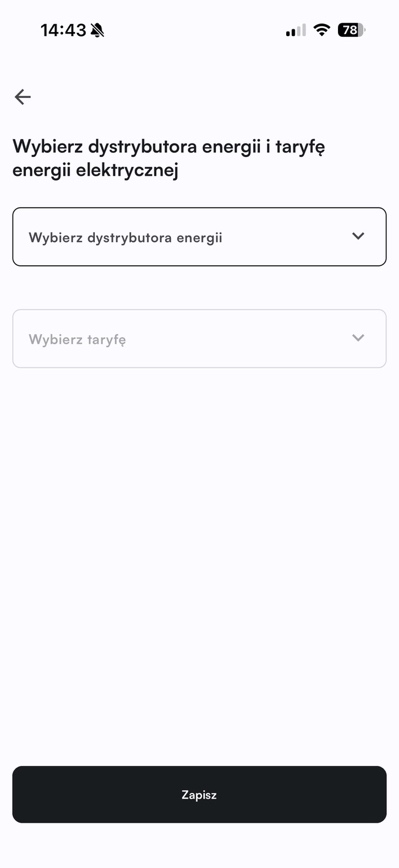

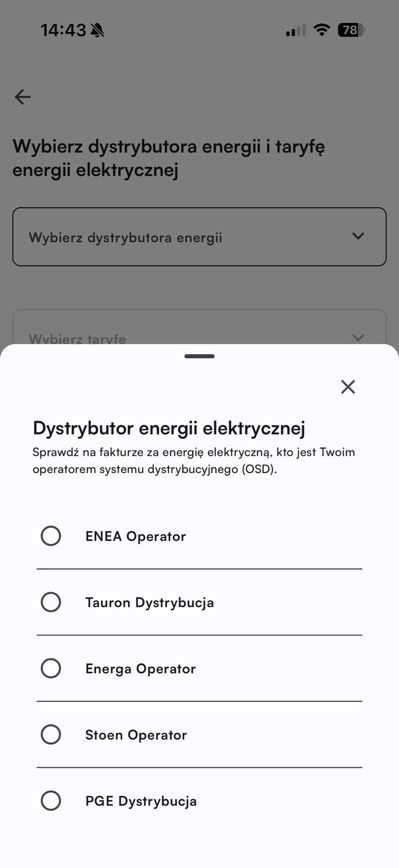

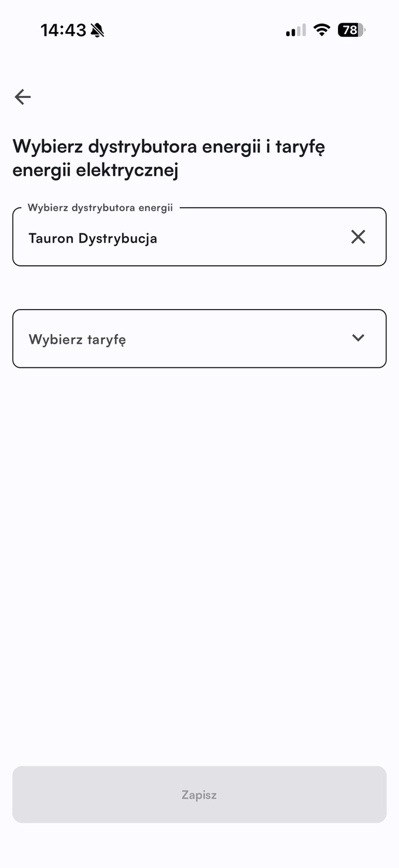

Wybieramy Dystrybutora energii z listy dostępnej w aplikacji
A następnie wybieramy taryfę dystrybucyjną z listy dostępnej w aplikacji

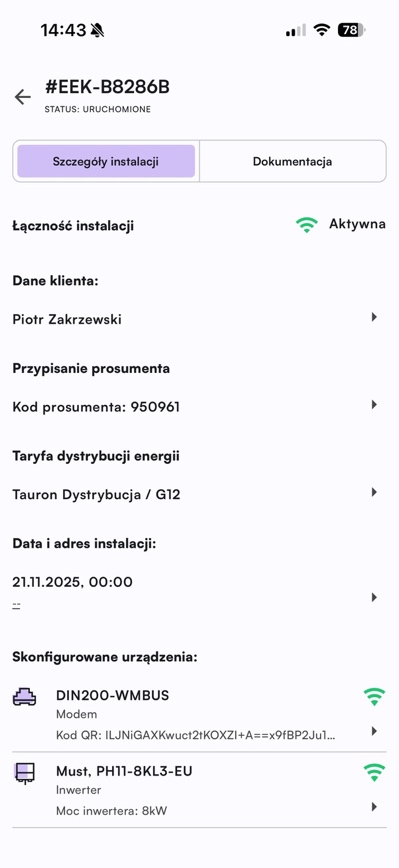

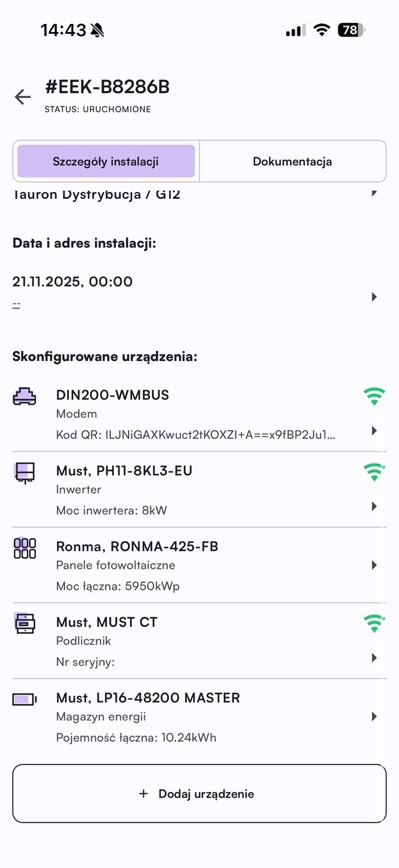

Po kilku minutach od prawidłowej konfiguracji zestawu Zeronest pojawia się niebieskie ikonki informujące o Aktywności energii (system prawidłowo odczytał dane z Instalacji)

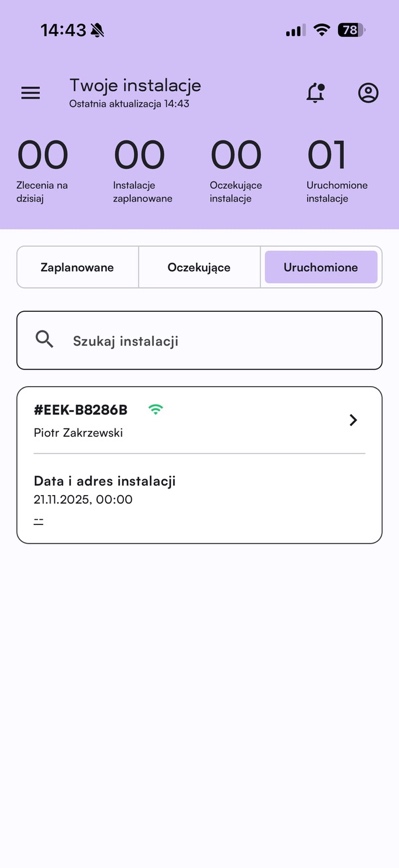

Na liście instalacji w momencie prawidłowego odczytania danych z inwertera instalacja przechodzi do sekcji „Uruchomione”

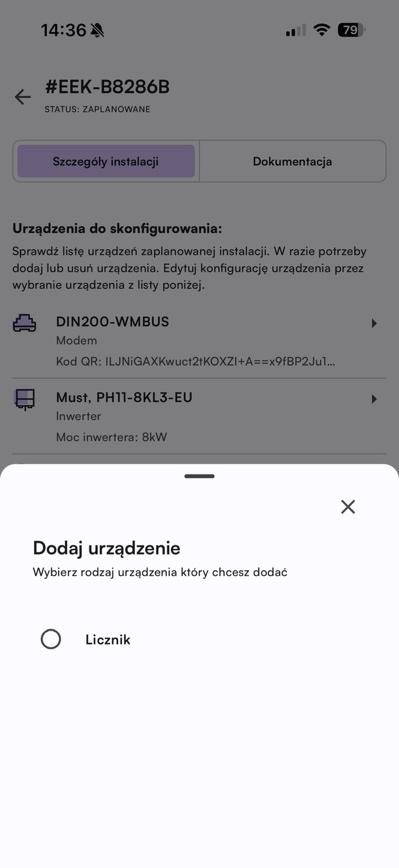

Dodawanie podlicznika
Wybieramy podlicznik:
W przykładzie wybieramy Producenta podlicznika jako Must, oraz Model jako MUST CT i klikamy „Dodaj urządzenie”.
Dodawanie licznika OSD (opcjonalne)
Opcjonalnie jest jeszcze możliwość dodania Licznika OSD, ale tej operacji NIE WYKONUJEMY.
Przykładowa konfiguracja instalacji Zeronest
Poniżej znajduje się prawidłowo uzupełniona lista urządzeń
Konfiguracja urządzenia Zeronest
Kolejnym krokiem jest konfiguracja urządzenia Zeronest.
UWAGA
Urządzenie MUSI być podłączone prawidłowo zgodnie z instrukcją znajdującą się w opakowaniu urządzenia zestawu Zeronest.
Na urządzeniu MUSZĄ świecić 3 Diody LED na stałe (Pwr, Net, Tx/Rx) dopiero wtedy możemy przejść do konfiguracji urządzenia DIN200 klikając w „Konfiguruj instalację”.
W pierwszym kroku konfigurujemy modem i weryfikujemy jego dane (o ile wcześniej nie zostały już prawidłowo uzupełnione).

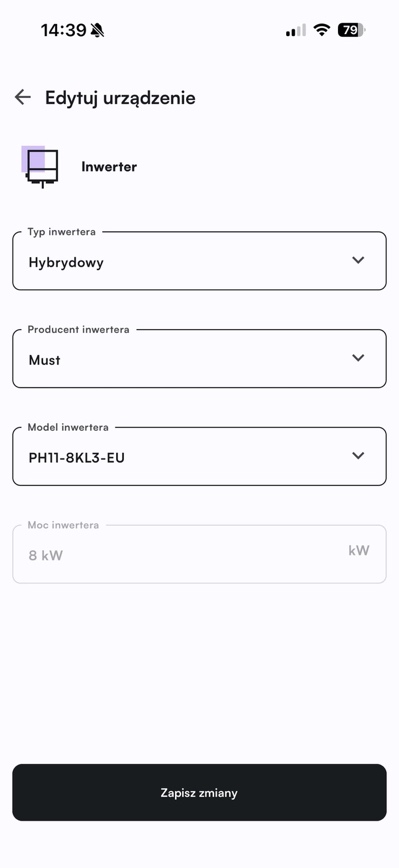

W drugim kroku konfigurujemy dane dotyczące Inwertera (o ile wcześniej nie zostały już prawidłowo uzupełnione).
W trzecim kroku konfigurujemy dane dotyczące Paneli fotowoltaicznych (o ile wcześniej nie zostały już prawidłowo uzupełnione).
W czwartym kroku konfigurujemy dane dotyczące Podlicznika (o ile wcześniej nie zostały już prawidłowo uzupełnione).
W piątym kroku konfigurujemy dane dotyczące Magazynu energii (o ile wcześniej nie zostały już prawidłowo uzupełnione).
W szóstym kroku rozpoczynamy proces konfiguracji urządzenia DIN200. Zestaw Zeronest przechodzi właśnie proces inicjalizacji.
Pierwszy etap: Rejestracja modemu w systemie
Drugi etap: Konfiguracja urządzeń pomiarowych
Trzeci etap: Urządzenia zostały zarejestrowane poprawnie. Trwa ich konfiguracja
Czwarty etap: Konfigurowanie interfejsów urządzeń pomiarowych
Piąty etap: Oczekiwanie na potwierdzenie konfiguracji interfejsów urządzeń pomiarowych
W momencie, kiedy wszystkie etapy inicjalizacji urządzenia zakończyły się prawidłowo możemy kliknąć „Kontynuuj”.
UWAGA: W przypadku błędów proszę skontaktować się ze wsparciem technicznym Zeronest.
W siódmym kroku dodajemy zdjęcia oraz niezbędne notatki dotyczące danej instalacji.
Klikamy „Prześlij zdjęcie” oraz dopisujemy notatkę do instalacji
Zapisujemy notatkę oraz kończymy proces konfiguracji instalacji Zeronest.
W kroku ósmym generujemy kod oraz przekazujemy go klientowi, aby mógł dodać instalację do swojej Aplikacji Zeronest.
Ostatnim, ale bardzo ważnym krokiem jest ustalenie Taryfy Dystrybucyjnej jaką posiada klient
Klikamy na „Taryfa dystrybucji energii” oraz wybieramy z listy odpowiednią pozycje zgodnie z informacją od Klienta. Wybieramy Dystrybutora energii z listy dostępnej w aplikacji:
A następnie wybieramy taryfę dystrybucyjną z listy dostępnej w aplikacji
Po kilku minutach od prawidłowej konfiguracji zestawu Zeronest pojawią się niebieskie ikonki informujące o Aktywności energii (system prawidłowo odczytał dane z Instalacji)
Na liście instalacji w momencie prawidłowego odczytania danych z inwertera instalacja przechodzi do sekcji „Uruchomione”
