# Baza wiedzy

Witaj w bazie wiedzy Zeronest.

{% hint style="warning" %}
**Modem Bzyk D200 jest przeznaczony wyłącznie do standardowych instalacji z inwerterem i magazynem energii**. W przypadku innych wariantów topologii instalacji przed wdrożeniem należy skonsultować rozwiązanie z działem wsparcia technicznego Zeronest.
{% endhint %}

{% hint style="warning" %}
Jeżeli **zakupiłeś** urządzenie Zeronest, a **nie masz** **konta** w Panelu WEB - napisz do Nas: [michal.mioduszewski@zeronest.pl ](mailto:michal.mioduszewski@zeronest.pl)

W treści wiadomości podaj **pełną Nazwę Firmy** oraz **adres Mailowy**, na który założymy Ci **konto Managera**.
{% endhint %}

Poniżej znajdziesz instrukcje obsługi aplikacji oraz opis montażu urządzeń Zeronest.

<table data-view="cards"><thead><tr><th></th><th></th><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden></th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td><h4><strong>Niezbędnik instalatora</strong></h4></td><td></td><td></td><td></td><td></td><td><a href="/zaczynamy/niezbednik_instalatora">Niezbędnik Instalatora</a></td></tr><tr><td><h4><strong>Zestaw Zeronest</strong></h4></td><td></td><td></td><td></td><td></td><td><a href="/zaczynamy/zestaw_zeronest">Zestaw Zeronest</a></td></tr><tr><td><h4><strong>Jak podłączyć urządzenie</strong></h4></td><td></td><td></td><td></td><td></td><td><a href="/zaczynamy/podlaczenie-zestawu-zeronest-bzyk-d200">Podłączenie zestawu Zeronest - BZYK D200</a></td></tr><tr><td><h4><strong>Obsługiwane urządzenia</strong></h4></td><td></td><td></td><td></td><td></td><td><a href="/obslugiwane-urzadzenia/falowniki">Obsługiwane urządzenia</a></td></tr><tr><td><h4><strong>FAQ</strong></h4></td><td></td><td></td><td></td><td></td><td><a href="/faq/najczesciej-zadawane-pytania">FAQ</a></td></tr></tbody></table>


# Instrukcja dla instalatora

{% hint style="info" %}

### Poniżej znajduje się instrukcja krok po kroku co należy zrobić po zakupie urządzenia Zeronest.&#x20;

{% endhint %}

## Krok 1: Uzyskaj konto instalatora

{% hint style="warning" %}
**W celu konfiguracji usługi Zeronest konieczne jest konto typu Instalator. Przed przystąpieniem do prac montażowych upewnij się, że Twój zleceniodawca utworzył dla Ciebie konto oraz przekazał prawidłowy adres e-mail do logowania.**
{% endhint %}

{% hint style="warning" %}
**Apliakcję Zeronest możesz pobrać z** [**AppStore**](https://apps.apple.com/pl/app/zeronest/id6502703498?l=pl) **oraz** [**Sklepu Play**](https://apps.apple.com/pl/app/zeronest/id6502703498?l=pl)**.**
{% endhint %}

## Krok 2: Logowanie do panelu

{% stepper %}
{% step %}

### **Adres logowania do Panelu Zeronest:**

{% hint style="warning" %}
**Link do Panelu Zeronest:** [**\[Zeronest Panel Instalatora\]**](https://app.zeronest.energy/auth/login)**.**
{% endhint %}
{% endstep %}

{% step %}

### **Logowanie**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWvLGuwFXkjpybEnbVJXz%2Fimage.png?alt=media&amp;token=7e037739-466d-43be-950f-27b1e2618867" alt=""><figcaption></figcaption></figure>

W polu **\[Login/Email]** wpisz adres e-mail **Instalatora.** Na podany adres otrzymasz wiadomosć z 6-cio cyfrowym kodem weryfikującym, który należy wpisać w polu **\[Kod weryfikacyjny].**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWcuKSWfcsECMxoihmEou%2Fimage.png?alt=media&amp;token=1d6d3cfc-4bcd-4f54-b952-a626acd08cb0" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Widok panelu po poprawnym zalogowaniu

Po poprawnym zalogowaniu powinno wyświetlić się okno panelu Zeronest.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2KFOVGbZCJ13YbmnHabn%2Fimage.png?alt=media&amp;token=901c36ef-e69b-4a1a-93bc-3598434c826e" alt=""><figcaption></figcaption></figure>

**Co zrobić, gdy po zalogowaniu pojawia się komunikat „Nie masz dostępu do panelu Zeronest”?**

W tym przypadku sprawdź, czy podczas logowania został wpisany poprawny adres e-mail. Jeśli pojawi się komunikat braku dostępu, oznacza to, że konto instalatora zostało założone na inny adres e-mail.

{% hint style="info" %}
**Komunikat „Nie masz dostępu do panelu Zeronest”**

W tym przypadku sprawdź, czy podczas logowania został wpisany poprawny adres e-mail.

Jeśli jesteś pewny, że wpisujesz poprawny adres e-mail, oznacza to, że konto **Instalatora** przypisane do Twojego adresu nie zostało utworzone.

W takiej sytuacji skontaktuj się ze swoim zleceniodawcą posiadającym konto **Managera** i poproś o utworzenie konta Instalatora.
{% endhint %}
{% endstep %}

{% step %}

### Sprawdź zleconą instalację

W dolnej części **Panelu Instalatora** znajduje się lista zleconych instalacji. Przed wyjazdem na obiekt sprawdź, czy dane instalacji są prawidłowe, w szczególności:

* Taryfa sprzedaży i dystrybucji energii;
* Model modemu;
* Model Inwertera;
* Panele fotowoltaiczne;
* Podlicznik energii;
* Magazyn Energii.

Jeżeli wszystkie informacje są prawidłowe, możesz przejść do realizacji prac na obiekcie. Jeżeli nie podsiadasz jeszcze wszystkich danych dotyczących instalacji, będziesz mógł je uzupełnić później z aplikacji mobilnej.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxSMsI4pNrsU3K2kz8Usb%2Fimage.png?alt=media&amp;token=782a4d5d-3ced-4b4f-8213-2907b4291437" alt=""><figcaption></figcaption></figure>

Jeżeli poszczególne elementy instalcji wymagają uzupełnieia lub zmiany, możesz to zrobić po naciśnieciu w **trzy kropki \[...]** z lewej strony i wybraniu opcji **\[Edytuj]**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F4Tj0x5b1qC2JCujLv28U%2Fimage.png?alt=media&amp;token=8055804e-091e-4542-b3ff-33d0f5357493" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
**Szczegółowa instrukcja opisująca menu Panelu Instalatora oraz opcje dostępne w menu edycji znajduje się pod linkiem** [**\[Instrukcja obsługi panelu Instalatora\]**](/zaczynamy/niezbednik_instalatora/panel-zeronest)**.**
{% endhint %}
{% endstep %}
{% endstepper %}

## Krok 3: Prace na obiekcie

{% hint style="info" %}
**Do podłączenia modułu Zeronest najlepiej przystąpić po wcześniejszym zamonotowaniu i podłączeniu inwertera do instalacji.**

**Szczegółowa instrukcja podłączenia zestawu Zeronest wraz z materiałem wideo znajduje się pod linkiem** [**\[Podłaczenie zestawu Zeronest\]**](/zaczynamy/podlaczenie-zestawu-zeronest-bzyk-d200)**.**
{% endhint %}

{% stepper %}
{% step %}

### Podłącz zasilanie napięcia przemiennego (AC) do zasilacza.

{% endstep %}

{% step %}

### Podłącz zasilanie napięcia stałego (DC) z zasilacza do modułu Zeronest

{% endstep %}

{% step %}

### Podłączenie przewodów komunikacyjnych RS485

Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 [\[wytyczne do okablowania\]](https://wiki.zeronest.pl/zaczynamy/niezbednik_instalatora/wytyczne-dotyczace-okablowania) pomiędzy modułem Zeronest, a odczytywanym urządzeniem (inwerterem).

{% hint style="danger" %}

## **UWAGA**

Podłącz przewody do odpowiednich pinów: A do A, B do B, zgodnie ze schematem interfejsu RS485 w odczytywanym urządzeniu. Informacje o kompatybilnych inwerterach oraz instrukcje podłączenia dla poszczególnych modeli znajdziesz pod linkiem [**\[Falowniki\]**](/obslugiwane-urzadzenia/falowniki).
{% endhint %}
{% endstep %}

{% step %}

### Podłączenie i montaż anten

{% endstep %}

{% step %}

### Kontrola podłączenia

Przed podaniem napięcia upewnij się, że wszystkie podłączenia oraz polaryzacja napiecia DC są prawidłowe.
{% endstep %}

{% step %}

### Konfiguracja urządzenia odczytowego (np. inwertera)

Instrukcje konfiguracji parametrów komunikacji RS485 (protokół, adres, prędkość transmisji) dla poszczególnych modeli inwerterów znajdują się pod linkiem [**\[Falowniki\]**](/obslugiwane-urzadzenia/falowniki).
{% endstep %}

{% step %}

### Pierwsze uruchomienie

Do wykonania ostatnich kroków konfiguracji instalacji konieczne jest podłączenie modułu Zeronest do zasilania.
{% endstep %}

{% step %}

### Konfiguracja w Aplikacji Instalatora

Szczegółowa instrukcja dla **Aplikacjji Instalatora** znajduje się pod linkiem [**\[Aplikacja Instalatora\]**](/zaczynamy/niezbednik_instalatora/aplikacja-instalatora).

Jeżeli instalacja została wcześniej prawidłowo skonfigurowana w **Panelu Instalatora** w aplikacji wystarczy:

* wprowadzić numer seryjny modemu DIN200;
* zeskanować kod QR.

Pozostałe kroki do momentu łączenia modułu Zeronest z siecią można pominąć.
{% endstep %}

{% step %}

### Kontrola diod sygnalizacyjnych modemu DIN LTE

{% hint style="success" %}
**Na prawidłowo podłączonym i skonfigurowanym module Zeronest powinny świecić wszystkie trzy diody. Pozostałe statusy urządzenia zostały opisane na obrazku poniżej. Jeżeli nie udało się zaświecić wszystkich trzech diod, należy skontaktować się ze** [**Wsparciem Technicznym Zeronest**](https://wiki.zeronest.pl/faq/kontakt#wsparcie-techniczne)**.**
{% endhint %}

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fm0CGK3tvjFqNbCtnkR09%2Fimage.png?alt=media&amp;token=019e1087-825c-4d0d-90b4-9d93718cc36b" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Instalacja uruchomiona

Instalacja po prawidłowym odczytaniu danych z inwertera przechodzi do sekcji "Uruchomione". Możesz teraz łatwo przekazać instalację Prosumentowi poprzez specjalny kod. Link do szczegółowej instrukcji [\[Przekazanie kodu instlacji klientowi\]](/jak-przejsc-proces-z-klientem/przekazanie-kodu-instalacji-klientowi)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FuBrkK5vXlnkQuqYAe9vB%2Fimage.png?alt=media&amp;token=97472976-e5b5-4f56-8454-bb58393b8a50" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}


# Przewodnik - Uruchom Zeronest

Zeronest od zera do działania — instrukcja wdrożenia.

Masz już zestaw Zeronest w rękach, ale przed Tobą jeszcze **instalacja** i **konfiguracja**. Poniżej znajdziesz wszystkie kroki po kolei — od założenia konta w Panelu Zeronest do przekazania instalacji Prosumentowi.

### 1. Załóż konto firmowe w Panelu Zeronest

Konto firmowe to punkt wyjścia dla całej dalszej pracy — z jego poziomu tworzysz konta instalatorów, zakładasz instalacje i nimi zarządzasz. Zakładasz je tylko raz, przy pierwszym wdrożeniu.

Przejdź na stronę [zeronest.pl/zaloz-konto](https://zeronest.pl/zaloz-konto) i wypełnij formularz rejestracyjny danymi swojej firmy. Podany adres e-mail będzie Twoim loginem do Panelu, więc użyj skrzynki, do której masz stały dostęp — najlepiej firmowej, a nie prywatnej.

{% hint style="warning" %}
Jeśli Twoja firma ma już konto w Panelu Zeronest, nie zakładaj drugiego — zaloguj się na istniejące i przejdź do kroku 3.
{% endhint %}

### 2. Zaloguj się do Panelu Zeronest

Panel to miejsce, w którym zarządzasz wszystkimi instalacjami — tutaj zakładasz konta instalatorów, tworzysz instalacje i zarządzasz.

Zaloguj się tym samym adresem e-mail, który podałeś przy rejestracji w kroku 1. Do Panelu wejdziesz na dwa sposoby: bezpośrednio przez [app.zeronest.energy](https://app.zeronest.energy/) albo ze strony [zeronest.pl](https://zeronest.pl), wybierając z menu **Strefa instalatora → Logowanie do Panelu**.&#x20;

{% hint style="info" %}
Warto dodać Panel do zakładek — będziesz z niego korzystać przy każdym kolejnym wdrożeniu.
{% endhint %}

### 3. Utwórz konto instalatora

Konto instalatora to konto, którym logujesz się do **aplikacji mobilnej** Zeronest — i którym wykonujesz konfigurację zestawu na miejscu u Prosumenta. Konto firmowe z kroku 1 służy do zarządzania w Panelu, konto instalatora do pracy w terenie.

Masz dwie możliwości:

* **Pracujesz sam** — możesz korzystać z konta firmowego z kroku 1 i pominąć ten krok. Zaloguj się nim po prostu w aplikacji mobilnej.
* **Masz zespół instalatorów** — utwórz w Panelu osobne konto dla każdej osoby. Dzięki temu każdy widzi w aplikacji tylko przypisane do siebie instalacje, a w notatkach i zdjęciach dodanych do instalacji widać, kto wykonał montaż.

Jeśli zakładasz osobne konta, przygotuj dla każdego instalatora adres e-mail — to on będzie loginem, a na niego trafi zaproszenie z danymi dostępowymi.


# Niezbędnik Instalatora

Niezbędnik instalatora - w co powinieneś się zaopatrzyć i zrobić przed instalacją.

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Panel Zeronest</td><td></td><td><a href="/zaczynamy/niezbednik_instalatora/panel-zeronest">Panel Zeronest</a></td></tr><tr><td>Aplikacja Instalatora</td><td></td><td><a href="/zaczynamy/niezbednik_instalatora/aplikacja-instalatora">Aplikacja Instalatora</a></td></tr><tr><td>Aplikacja Prosumenta</td><td></td><td><a href="/zaczynamy/niezbednik_instalatora/aplikacja-prosumenta">Aplikacja Prosumenta</a></td></tr><tr><td>Wytyczne dotyczące okablowania</td><td></td><td><a href="/zaczynamy/niezbednik_instalatora/wytyczne-dotyczace-okablowania">Wytyczne dotyczące okablowania</a></td></tr></tbody></table>


# Panel Zeronest

Instrukcja obsługi panelu instalatora

{% hint style="danger" %}

## UWAGA! Podczas wypełniania danych instalacji w kroku 7 pole „Licznik Energii OSD” nie jest wymagane i musi zostać pominięte przez instalatora. Pozostałe pola są obowiązkowe.

{% endhint %}

<details>

<summary>Logowanie do panelu instalatora</summary>

**Adres logowania do Panelu Zeronest:**\
‍<https://app.zeronest.energy/auth/login>

**Jak zalogować się do panelu Zeronest jako instalator?**\
Aby zalogować się do Panelu Zeronest należy wpisać swój adres e-mail.

{% hint style="warning" %}
&#x20;Adres e-mail musi zostać wcześniej dodany do platformy Zeronest jako „Instalator”.&#x20;
{% endhint %}

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FV4fklD5a9UqKiLw8EZz3%2Fobraz.png?alt=media&amp;token=d855a514-1368-43b6-860e-6bcce9a95193" alt=""><figcaption></figcaption></figure>

Na podany adres otrzymasz wiadomość z 6 cyfrowym kodem weryfikującym, który należy wpisać w panelu, aby uzyskać dostęp.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fl3d1SMLqrcjOl5vxv5Zg%2Fobraz.png?alt=media&amp;token=4ae64027-f994-451c-a293-2e2972492a33" alt=""><figcaption></figcaption></figure>

Po poprawnym zalogowaniu powinien wyświetlić się okno panelu Zeronest.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxLqjnplJJfm0hlRzO6V8%2Fwidok_instalacji.png?alt=media&amp;token=f66668df-25e2-4b3e-838c-2027671ffcff" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
**Co zrobić, gdy po zalogowaniu pojawia się komunikat „Nie masz dostępu do panelu Zeronest”?**

W tym przypadku sprawdź, czy podczas logowania został wpisany poprawny adres e-mail. Jeśli pojawi się komunikat braku dostępu, oznacza to, że konto instalatora zostało założone na inny adres e-mail.
{% endhint %}

</details>

<details>

<summary>Dodawanie nowych instalacji w panelu</summary>

**W jaki sposób mogę dodać instalację przez panel web?**\
Aby dodać instalację, wybierz zakładkę "Instalacje", a następnie po prawej stronie ekranu kliknij przycisk „Dodaj instalację” jak na poniższym zdjęciu:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FcKPCwmY9S99mNWIZTIeB%2Fwidok_instalacji_strza%C5%82ka.png?alt=media&amp;token=0acfebcc-3a75-450f-b1e9-33d3c4da2394" alt=""><figcaption></figcaption></figure>

Otworzy się strona tworzenia instalacji, gdzie możesz wypełnić następujące dane:

* Dane klienta, czyli użytkownika instalacji.
* Adres instalacji, czyli miejsce, w którym znajduje się instalacja.
* Modem, czyli jego model, numer seryjny oraz kod QR.
* Inwerter.
* Panele fotowoltaiczne.
* Licznik energii.
* Podlicznik energii.
* Magazyn energii.
* Montaż, czyli data planowanej instalacji oraz instalator, który będzie przypisany do tej instalacji.

{% hint style="info" %}
**Czy przy tworzeniu instalacji muszę wpisać wszystkie jej dane?**\
Nie. Nie musisz wypełniać wszystkich danych dotyczących instalacji. Po utworzeniu instalacji możesz ją edytować. Dodatkowo instalator przypisany do takiej instalacji może samodzielnie wybrać urządzenia (modem, inwerter, panele fotowoltaiczne, licznik energii, podlicznik energii oraz magazyn energii) podczas montażu w aplikacji mobilnej.
{% endhint %}

{% hint style="warning" %}
Jedyny wyjątek, gdy utworzenie instalacji nie będzie możliwe, to sytuacja, gdy została wybrana niepełna konfiguracja urządzenia. W takim przypadku wymagane jest uzupełnienie wszystkich pól z rozwijanymi listami. Na przykład: dla inwertera, po wybraniu typu urządzenia, musisz także wybrać producenta oraz model urządzenia.
{% endhint %}

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66f24ea71f6521c0a6dcc_0e9b0761.png" alt=""><figcaption></figcaption></figure>

**Czy mogę edytować instalację?**&#x20;

Jeżeli pojawi się potrzeba edycji instalacji. Możemy kliknąć na końcu na trzy kropki i wyświetlić jej szczegóły lub edytować

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FLoAysDhV8SbsjtW6ZKYz%2Fobraz.png?alt=media&amp;token=91373512-8fee-4e43-b725-d3cda9a3f8c2" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Zalecamy, aby edycja wykonywana była przed uruchomianiem instalacji.
{% endhint %}

</details>

<details>

<summary>Przykładowe wypełnione pola nowej instalacji</summary>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FciQjBZG4ZXRQh5aaq4qA%2Fdane_klienta_adres.png?alt=media&amp;token=50e4c60a-08a3-42b9-ba8b-9aa66d931500" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FW2984RlG1qNO79Eu6L4E%2Fmodem-model.png?alt=media&amp;token=500b7cf4-bc52-4879-a229-86cddb736e66" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtoaiHA8EMaTueDBoDQSj%2Fpanele-podlicznik.png?alt=media&amp;token=f8d9afb6-ba23-4344-8aab-280da4b333dc" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FBs3vcVyPH2kVL5ju0c67%2Fmonta%C5%BC-bateria.png?alt=media&amp;token=6f733647-b5f5-4db8-bb1b-b82b340d43e1" alt=""><figcaption></figcaption></figure>

</details>

{% stepper %}
{% step %}

### Krok 1: Dane klienta (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FEuuJImkoc0ZtRdqkbIS5%2Fklient-dane-only.png?alt=media&amp;token=ea8a682e-f8eb-49f8-9edd-69cf2df05e70" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 2: Adres instalacji (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0QO5TGakN4bykWUyUpMt%2Fadres-only.png?alt=media&amp;token=ba93dd2e-487b-475c-b588-86ddb0126b6e" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 3: Taryfa sprzedaży i dystrybucji energii (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxElqJJDSopVIBPL3Fz1k%2Ftaryfa-only.png?alt=media&amp;token=9b6e281d-fa94-467b-b498-fe89d6da44d8" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 4: Modem (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHapZR9TYlXwSIgUW9CWL%2Fmodem-only.png?alt=media&amp;token=549b8c30-a5da-4a28-84cd-2491332e85b5" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 5: Inwerter (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQQlEqtPNcmK16kt38gVt%2Finwerter-only.png?alt=media&amp;token=3397b903-279c-4fd6-9a85-01b90f9ad930" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 6: Panele fotowoltaiczne (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyCg9EvOcHJicQkxFb9zj%2Fpanele-fotowoltaiczne.png?alt=media&amp;token=35878099-ed02-433b-8d8f-64c38b895bab" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 7: Licznik energii OSD (nie wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F7mg8Jnng5xExEWyn5s81%2FZrzut%20ekranu%202026-03-20%20113759.png?alt=media&amp;token=ec78ae75-50df-455b-a7c5-30bc15534ce7" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 8: Podlicznik energii (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F5KkZAqC323JjiPam4HQr%2Flicznik_only.png?alt=media&amp;token=f1a755f1-2bdf-44fe-9da7-4001e6ed70c0" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 9: Magazyn energii (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6JlIO0MR4lTvSu5hVlgz%2Fbateria-only.png?alt=media&amp;token=db1b2c57-84ef-4383-b1c0-b0bb88f08182" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Krok 10: Montaż (wymagany)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhBmBZEwJU670IuoqZB0A%2Fmontaz_onlyy.png?alt=media&amp;token=ad0453bf-f976-4134-b6e6-5704e806bbbb" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### "Zapisz instalację"

Na koniec klikamy w przycisk „Zapisz instalację”

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FoZ7lCSO3hgE5SNzNfpSg%2FZrzut%20ekranu%202026-03-20%20114214.png?alt=media&amp;token=635f29e4-cec8-4d6e-8b9b-417137c35dbe" alt=""><figcaption></figcaption></figure>

W tym momencie na liście instalacji pojawia się nowa pozycja

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FZqrCxSrteTqRZosyvsQH%2FZrzut%20ekranu%202026-03-20%20114440.png?alt=media&amp;token=ba09708e-36f4-4ead-9b65-36bc7b30b781" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}

<details>

<summary>Widok listy instalacji</summary>

**Gdzie znajdę listę wszystkich przypisanych instalacji do mojego konta?**\
Listę znajdziesz po kliknięciu w menu opcji „Instalacje”. Panel pokaże wszystkie instalacje przypisane do Twojego konta. Na tym ekranie możesz filtrować instalacje po statusie, nazwie, łączności modemu oraz inwerterze.

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66ef77e26578444b8d7f7_5027ef99.png" alt=""><figcaption></figcaption></figure>

**Co oznaczają poszczególne statusy instalacji?**\
Instalacja nieprzypisana - instalacja, która nie została jeszcze przypisana do instalatora.\
Instalacja zaplanowana - instalacja, która została przypisana do instalatora.\
Instalacja oczekująca - instalacja, która została skonfigurowana, ale nie została jeszcze uruchomiona.\
Instalacja uruchomiona - instalacja, która została skonfigurowana i została poprawnie uruchomiona.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66ef77e26578444b8d7fa_481c58f8.png" alt=""><figcaption></figcaption></figure>

‍

‍**Jak mogę edytować stworzoną instalację?**\
Edycja instalacji jest możliwa poprzez kliknięcie trzech kropek na liście instalacji i wybranie opcji „Edytuj”. Drugą opcją jest wejście w szczegóły instalacji, którą chcesz edytować, a następnie kliknięcie przycisku „Edytuj” w prawym górnym rogu.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66fe399f7db8270331364_ecc73c34.png" alt=""><figcaption></figcaption></figure>

**Czy mogę całkowicie usunąć instalację?**\
Usunięcie instalacji jest możliwe tylko w przypadku, gdy ma ona status niezaplanowana lub nieprzypisana. Po przypisaniu instalatora do instalacji usunięcie nie jest możliwe.\
Aby usunąć instalację, wejdź na listę instalacji i wybierz opcję „Edytuj”. Pojawi się komunikat potwierdzający wykonanie tej akcji.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66fe399f7db8270331367_615e2ab9.png" alt=""><figcaption></figcaption></figure>

‍

</details>

<details>

<summary>Widok szczegółów instalacji</summary>

**Jak mogę wejść w szczegóły instalacji?**\
Wejście w szczegóły instalacji jest możliwe po kliknięciu wybranej instalacji na liście w widoku „Instalacje” lub po kliknięciu trzech kropek po prawej stronie, a następnie wybraniu opcji „Szczegóły instalacji”.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66f4df55693c1cac8165b_908cc257.png" alt=""><figcaption></figcaption></figure>

**Jakie informacje mogę znaleźć w szczegółach instalacji?**\
W szczegółach instalacji możesz znaleźć informacje o:\
\- Danych klienta.\
\- Planowanej dacie montażu i instalatorze, który będzie ją wykonywał.\
\- Przypisanych urządzeniach w instalacji, ich łączności oraz alertach.\
\- Przypisanych dokumentach, notatkach oraz zdjęciach.\
\
Dodatkowo, gdy instalacja zostanie uruchomiona, na stronie szczegółów pojawią się:\
\- Odczyty z urządzeń, czyli wykresy stanu magazynu energii, inwertera, licznika oraz produkcji i zużycia (zależnie od tego, jakie urządzenia zostały dodane do instalacji).\
\- Alerty urządzeń.

</details>

<details>

<summary>Eksport danych instalacji z panelu</summary>

**Czy jest opcja wyeksportowania danych urządzeń w postaci pliku do pobrania?**\
Tak. Po wejściu w szczegóły danej instalacji w prawym górnym rogu możesz wyeksportować dane w postaci pliku CSV, klikając przycisk „Export .CSV”.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e66f827c111edfa5243591_50536e39.png" alt=""><figcaption></figcaption></figure>

Możesz wybrać rodzaj eksportowanych danych:\
\- Energia zagregowana\
\- Dane z urządzeń\
Dla energii zagregowanej są dwie opcje granulacji danych:\
\- 15 minut\
\- 1 godzina\
Dodatkowo możesz wybrać okres czasu, z którego dane zostaną wyeksportowane.

</details>

<details>

<summary>Widok użytkowników</summary>

**Czy mogę zobaczyć listę wszystkich użytkowników w firmie?**\
Opcja jest dostępna tylko dla użytkowników typu „manager”. Instalatorzy nie mogą zobaczyć listy wszystkich użytkowników.\
Listę wszystkich użytkowników znajdziesz w menu „Użytkownicy”.

‍

**Jak mogę dodać nowego użytkownika do mojej firmy?**\
Opcja jest dostępna tylko dla użytkowników typu „manager”.\
Po wejściu na listę użytkowników kliknij na przycisk “Dodaj użytkownika” w prawym górnym rogu strony. Otworzy się strona tworzenia użytkownika, gdzie będziesz mógł wypełnić takie dane jak:\
\- Imię\
\- Nazwisko\
\- Numer telefonu\
\- Adres e-mail\
\- Regiony

‍

**Czy mogę usunąć użytkownika (instalatora)?**\
Opcja jest dostępna tylko dla użytkowników typu „manager”.\
Usunięcie instalatora jest możliwe tylko w przypadku, gdy nie jest on przypisany do żadnej instalacji.\
Usunięcie użytkownika typu „manager” nie jest możliwe.\
Aby usunąć użytkownika, wejdź na listę użytkowników i kliknij trzy kropki po prawej stronie, a następnie wybierz opcję „Usuń”. Pojawi się komunikat potwierdzający wykonanie tej akcji.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67024a8ad1aee411dbeda_d4704242.png" alt=""><figcaption></figcaption></figure>

‍

**Czy mogę edytować istniejącego użytkownika?**\
Opcja jest dostępna tylko dla użytkowników typu „manager”.\
Możesz zmodyfikować takie dane jak: imię, nazwisko, numer telefonu oraz regiony. Nie ma możliwości edycji adresu e-mail.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67024a8ad1aee411dbedd_aa504abc.png" alt=""><figcaption></figcaption></figure>

‍

**Czy mogę edytować dane swojego użytkownika?**\
Tak. Aby zmodyfikować dane swojego użytkownika, kliknij swój awatar w prawym górnym rogu. Możesz zmodyfikować takie dane jak: imię, nazwisko oraz numer telefonu.<br>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67024a8ad1aee411dbee0_6bb4af18.png" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary>Widok alertów</summary>

**Co to są alerty?**\
Alerty to powiadomienia systemowe informujące o działaniu urządzeń odbiegającym od normy. Wyróżniamy dwa rodzaje alertów: ostrzeżenie oraz błąd.\
Dodatkowo, każdy alert może być aktywny, jeśli problem obecnie występuje, lub archiwalny, gdy został już rozwiązany i jest widoczny tylko w historii zdarzeń.

‍

**Gdzie mogę znaleźć listę alertów ze wszystkich instalacji?**\
Listę wszystkich alertów instalacji znajdziesz w menu „Alerty”.\
Na tej liście możesz zobaczyć pełną listę wszystkich alertów instalacji, ich instalację, opis, status, typ, urządzenie, datę wystąpienia i datę zakończenia.\
Po kliknięciu danego alertu możesz przejść do szczegółów instalacji, w której alert wystąpił.

</details>


# Aplikacja Instalatora

Instrukcja obsługi aplikacji dla instalatora.

{% hint style="danger" %}

## **UWAGA!** Warunkiem prawidłowego działania aplikacji jest poprawne przeprowadzenie konfiguracji urządzenia Zeronest. Instrukcja znajduje się na końcu dokumentacji oraz w filmie instruktażowym. Instalacja zostaje zakończona sukcesem dopiero po zmianie statusu na „Uruchomiony”.

{% endhint %}

### Film – instrukcja obsługi aplikacji instalatora

{% embed url="<https://youtu.be/rTkH3j3XRAE>" %}

### Logowanie do aplikacji Zeronest

{% stepper %}
{% step %}

#### Zainstaluj aplikację i rozpocznij logowanie

Zainstaluj aplikację Zeronest i zaloguj się przy użyciu adresu e-mail instalatora z Panelu Zeronest.

Kliknij „Kontynuuj przez e-mail”.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FBlAikzubLkIAzhun7b85%2Fobraz.png?alt=media&amp;token=c1e5a6cd-4d6e-413a-8b99-bb7d95ce7c38" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

#### Podaj adres e-mail

Wpisujemy zgłoszony adres e-mail konta instalatora w Panelu Zeronest i klikamy „Kontynuuj”, aby otrzymać kod logowania do aplikacji Zeronest.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQbeXGr0tQO8OzPVAdkk5%2Fobraz.png?alt=media&amp;token=2e234a31-82d9-4a57-8e52-7b819b085b19" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

### Podaj kod autoryzacyjny

Na podany adres e-mail otrzymasz wiadomość z 6-cyfrowym kodem weryfikacyjnym. Wpisz go w aplikacji, aby uzyskać dostęp.

<div align="center"><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FbJVj7OTshZGaIwZ6tePr%2Fobraz.png?alt=media&amp;token=83d44609-51e2-4abb-bbf7-eeb373182bb7" alt=""></div>

{% hint style="info" %}
Każdy kod jest inny przy każdej próbie logowania do aplikacji.
{% endhint %}
{% endstep %}

{% step %}

### Udane logowanie

Po zalogowaniu się do aplikacji Zeronest widzimy instalacje przypisane do swojego konta Instalatora.

<div align="center"><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FbgLC8GssPLDY85OSCv3Q%2Fobraz.png?alt=media&amp;token=8a58ec5e-6cd9-49f0-80d6-cceed64c9c94" alt=""></div>
{% endstep %}
{% endstepper %}

<details>

<summary>Konfiguracja instalacji Zeronest</summary>

Wybieramy zaplanowaną instalację:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FSKGiXwLoKRqtahpkg0qM%2Fobraz.png?alt=media&amp;token=f8638e37-a2db-46c5-9dd3-5585eeff658c" alt="" width="204"><figcaption></figcaption></figure>

Sprawdzamy, czy zaplanowana instalacja ma dodane urządzenia.

{% hint style="warning" %}
Jeżeli nie, należy dodać brakujące urządzenia, klikając „Dodaj urządzenie”.
{% endhint %}

</details>

<details>

<summary>Dodawanie modemu</summary>

Wybieramy model DIN200-WMBUS.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/ad6l3vfwibwwRZVMF5WC/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/jyoVlcOBD88IGcNgoXnZ/Unknown%20image" alt="" width="188"></div>

Wpisujemy numer seryjny z urządzenia lub z pudełka.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FlAFKIGn3V8ucxmtvbhm5%2Fobraz.png?alt=media&amp;token=873106bf-b692-496b-87a2-d4a77be61c0a" alt="" width="204"><figcaption></figcaption></figure>

Następnie skanujemy kod QR, klikając „Kod QR”:

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/AJdkr7of5NVwp4qLvlQP/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/i1XxN4XltuUXlnbxk9GJ/Unknown%20image" alt="" width="188"></div>

Następnie klikamy „Dodaj urządzenie”. W kolejnym kroku dodamy inwerter.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/XHL6i5nBmENUrUTTIQlf/Unknown%20image" alt="" width="188">

</details>

<details>

<summary>Dodawanie inwertera</summary>

W szczegółach instalacji klikamy „Dodaj urządzenie” i wybieramy „Inwerter”:

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/21kVuLQJxWYfKUYocPVz/Unknown%20image" alt="" width="188">

Wybieramy typ inwertera jako standardowy lub hybrydowy:

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/0ycVyF5uHRSZGvq6Sl9X/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/T9n7FJZiTUlkU7YeCAnv/Unknown%20image" alt="" width="188"></div>

Następnie wybieramy producenta inwertera (w tym przykładzie jest to inwerter firmy „Must”).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/zxNA0jI4D3GOoUcjoboA/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/eZeVe9LMgDHGhJdhuG39/Unknown%20image" alt="" width="188"></div>

W następnym kroku wybieramy model inwertera zgodnie z jego opisem. Aplikacja automatycznie dobierze moc urządzenia.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/gJBQZE9TQPpdenRogVrY/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/SytueoknAYIqXrlK7A1X/Unknown%20image" alt="" width="188"></div>

W następnym kroku dodamy panele fotowoltaiczne.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxoWU1c45d2pPdpIp5JJ8%2Fobraz.png?alt=media&amp;token=f5d77c63-fea6-42e6-b221-7a305ad3445f" alt="" width="204"><figcaption></figcaption></figure>

</details>

<details>

<summary>Dodawanie paneli fotowoltaicznych</summary>

W kolejnym kroku należy dodać panele fotowoltaiczne.

Klikamy „Dodaj urządzenie”, wybieramy „Panele fotowoltaiczne”.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/gXm7unUjRS2sOqMuXJv6/Unknown%20image" alt="" width="188">

Następnie wybieramy Producenta paneli. Pojawia się lista Producentów do wyboru:

<div><figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Frml6dS3sGXPLNsWcV1G6%2Fpanele.jpg?alt=media&amp;token=c2524efa-1d69-4aea-b9af-38adddcf1d36" alt="" width="199"><figcaption></figcaption></figure> <figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FU1djKS3AVYXF2b1Wd6rD%2Fpanele_wyb%C3%B3r.jpg?alt=media&amp;token=19b65d70-7e27-470d-a6ec-04f3859cc0ed" alt="" width="199"><figcaption></figcaption></figure></div>

{% hint style="info" %}
W przypadku, gdy danego Producenta paneli nie ma na liście, należy kliknąć na okno do wpisania „Producent paneli”. Pojawi się klawiatura do wpisania Producenta paneli, którego nie ma na zdefiniowanej liście.
{% endhint %}

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/5WPPlPf81cAA9RgaoRa2/Unknown%20image" alt="" width="188">

Wpisujemy nazwę producenta paneli, a następnie „+ Dodaj producenta…”

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/oiR4RZisMpg62MAheAZO/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/f8Xn264sifvMmYrljWt1/Unknown%20image" alt="" width="188"></div>

W ten sposób dodajemy producenta paneli, którego nie ma na liście.

Analogicznie postępujemy dla modelu paneli (jak w poprzednim kroku).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/X8Ix6z36TJJFQwkpdED9/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/ye5GOL62uxw0QDcqPE66/Unknown%20image" alt="" width="188"></div>

{% hint style="info" %}
Dodając model panelu, którego nie ma w bazie, należy jeszcze uzupełnić moc pojedynczego panelu.
{% endhint %}

Następnie uzupełniamy liczbę paneli w instalacji:

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/n8Yj15JagHMUGhFfY0R7/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/wb5Cj0oUQ8VMY3tQFvkz/Unknown%20image" alt="" width="188"></div>

A następnie klikamy „Dodaj urządzenie”.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/1oBdZ8pl8JxBNmsy6iHr/Unknown%20image" alt="" width="188">

W kolejnym kroku dodajemy magazyn energii.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/tYxPFaEes2VsYh9eK6pi/Unknown%20image" alt="" width="188">

</details>

<details>

<summary>Dodawanie magazynu energii</summary>

Wybieramy „Magazyn energii”

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/TDv204S27g0rbbkEYdF7/Unknown%20image" alt="" width="188">

Wybieramy Producenta Magazynu energii.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/p4pRZNFyS2tISGcMPRG5/Unknown%20image" alt="" width="188">

Następnie wybieramy Model Magazynu energii (Master)

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/42lMOAbd5W3fMA9INK6m/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/Z8OJMNIn4RfoqnEK2Eta/Unknown%20image" alt="" width="188"></div>

{% hint style="warning" %}

#### Opcjonalnie:

Jeżeli na instalacji znajduje się więcej magazynów energii (poza Master), należy dodać odpowiednią liczbę magazynów energii Slave (tak samo jak dodaje się Master).
{% endhint %}

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/lNQwhdHJBwi4SdoZ2e9L/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/Dq7D8jCAe6gzS6Qq22dQ/Unknown%20image" alt="" width="188"></div>

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/AOHA2cx9Emg43W62Y5sk/Unknown%20image" alt="" width="188">

Następnie klikamy „Dodaj urządzenie”, aby zakończyć proces dodawania Magazynu energii.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/DoJJgzPJU0XfSlqisIyo/Unknown%20image" alt="" width="188">

W kolejnym kroku należy dodać „Podlicznik”

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/mINVSXDN8sN9q9kAkjSd/Unknown%20image" alt="" width="188">

</details>

<details>

<summary>Dodawanie podlicznika</summary>

Wybieramy podlicznik:

<div><figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FzHuw4wig3nMWyEqt21Gl%2Fobraz.png?alt=media&amp;token=1e596628-9efb-4479-91de-33c32720daa1" alt="" width="204"><figcaption></figcaption></figure> <figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fi0ExjULJPMtgvu7JfvQP%2Fpodlicznik.jpg?alt=media&amp;token=174f4695-57ae-4723-a2bc-d12b44519dbb" alt="" width="199"><figcaption></figcaption></figure></div>

W przykładzie wybieramy Producenta podlicznika jako Must, oraz Model jako MUST CT i klikamy „Dodaj urządzenie”.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/I30QrP7YaSdlHujqygeS/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/ReP8DZkHjc997lrIqNqb/Unknown%20image" alt="" width="188"></div>

</details>

<details>

<summary>Dodawanie licznika OSD (opcjonalne)</summary>

{% hint style="info" %}
Opcjonalnie jest jeszcze możliwość dodania Licznika OSD, ale tej operacji NIE WYKONUJEMY.
{% endhint %}

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/Tl2kSJLLUCsjoP68uWfi/Unknown%20image" alt="" width="188">

</details>

<details>

<summary>Przykładowa konfiguracja instalacji Zeronest</summary>

Poniżej znajduje się prawidłowo uzupełniona lista urządzeń

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/BSozixH9sYs0ISSOgpYQ/Unknown%20image" alt="" width="188">

</details>

<details>

<summary>Konfiguracja urządzenia Zeronest</summary>

Kolejnym krokiem jest konfiguracja urządzenia Zeronest.

{% hint style="danger" %}

#### UWAGA

Urządzenie MUSI być podłączone prawidłowo zgodnie z instrukcją znajdującą się w opakowaniu urządzenia zestawu Zeronest.
{% endhint %}

![](https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/W8eesvwsZ37d7VdtYOy7/Unknown%20image)

{% hint style="warning" %}
Na urządzeniu MUSZĄ świecić na stałe 3 diody LED (Pwr, Net, Tx/Rx). Dopiero wtedy możemy przejść do konfiguracji urządzenia DIN200, klikając „Konfiguruj instalację”.
{% endhint %}

W pierwszym kroku konfigurujemy modem i weryfikujemy jego dane (o ile wcześniej nie zostały już prawidłowo uzupełnione).

<div><figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgYW6vYqoj7z2VWXQ1Z22%2FDin_krok1.jpg?alt=media&amp;token=b79e0ab5-ff20-4a20-a002-23fce404ee73" alt="" width="199"><figcaption></figcaption></figure> <figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0sVwsZ0DC7xGMoQKnMS6%2Fdin_kod.jpg?alt=media&amp;token=45fefad6-566f-45d4-a19d-9c92362fff71" alt="" width="199"><figcaption></figcaption></figure></div>

W drugim kroku konfigurujemy dane dotyczące Inwertera (o ile wcześniej nie zostały już prawidłowo uzupełnione).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/XLR04117O4GCW8jr6DkU/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/38HBlfOVbJ2wJ8kIH729/Unknown%20image" alt="" width="188"></div>

W trzecim kroku konfigurujemy dane dotyczące Paneli fotowoltaicznych (o ile wcześniej nie zostały już prawidłowo uzupełnione).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/GGJTBHGc2qRvwgSYKqak/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/9ac5d62BgRgnin3sYByB/Unknown%20image" alt="" width="188"></div>

W czwartym kroku konfigurujemy dane dotyczące Podlicznika (o ile wcześniej nie zostały już prawidłowo uzupełnione).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/udayhg5Tgo1KJaK6j172/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/IAlfC8LWhkHXY9PmsCcT/Unknown%20image" alt="" width="188"></div>

W piątym kroku konfigurujemy dane dotyczące Magazynu energii (o ile wcześniej nie zostały już prawidłowo uzupełnione).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/i0yDq4zR6DJYl6tafTqY/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/9VodHrLBX9cYaWwXZKaY/Unknown%20image" alt="" width="188"></div>

W szóstym kroku rozpoczynamy proces konfiguracji urządzenia DIN200. Zestaw Zeronest przechodzi właśnie proces inicjalizacji.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/PeUQ5dt7sfeDmWBmXyC9/Unknown%20image" alt="" width="188">

Pierwszy etap: Rejestracja modemu w systemie

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/qdkSWH29T131NHZvXBB2/Unknown%20image" alt="" width="188">

Drugi etap: Konfiguracja urządzeń pomiarowych

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/baacA8JGOJWB7Q18lJiQ/Unknown%20image" alt="" width="188">

Trzeci etap: Urządzenia zostały zarejestrowane poprawnie. Trwa ich konfiguracja

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/Wgx0zbmpKHprwqOCyxlN/Unknown%20image" alt="" width="188">

Czwarty etap: Konfigurowanie interfejsów urządzeń pomiarowych

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/In6XyeHEOFfpDcPGGrnv/Unknown%20image" alt="" width="188">

Piąty etap: Oczekiwanie na potwierdzenie konfiguracji interfejsów urządzeń pomiarowych

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/B1l2HUVBmdM4FsXTNqbE/Unknown%20image" alt="" width="188">

W momencie, kiedy wszystkie etapy inicjalizacji urządzenia zakończyły się prawidłowo możemy kliknąć „Kontynuuj”.

{% hint style="info" %}
UWAGA: W przypadku błędów proszę skontaktować się ze [wsparciem technicznym Zeronest](/faq/kontakt#wsparcie-techniczne).
{% endhint %}

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/GT4HXdvT2SReQ6SKPi6n/Unknown%20image" alt="" width="188">

W siódmym kroku dodajemy zdjęcia oraz niezbędne notatki dotyczące danej instalacji.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/jN3g45pSqCCZiJHDwrdv/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/SqzSEN3ZjteNx6ifby9P/Unknown%20image" alt="" width="188"></div>

Klikamy „Prześlij zdjęcie” oraz dopisujemy notatkę do instalacji.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/2i1p0WgOc7bCUJ0DEdsk/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/PduPPA4DgjRHPYUkc4Zq/Unknown%20image" alt="" width="188"></div>

Zapisujemy notatkę oraz kończymy proces konfiguracji instalacji Zeronest.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/C8Dj9ZHf28mHfPuXCAN8/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/HWQkNsTDfkrI6hazH3ig/Unknown%20image" alt="" width="188"></div>

W kroku ósmym generujemy kod oraz przekazujemy go klientowi, aby mógł dodać instalację do swojej aplikacji Zeronest.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/gpqAPn9UbL9EXlBfAQrE/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/qGKJhGgVJmSAzaQTBWS7/Unknown%20image" alt="" width="188"></div>

Ostatnim, ale bardzo ważnym krokiem jest ustalenie taryfy dystrybucyjnej, jaką posiada klient.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/y3rtrWhwA5BlGRSNyBd1/Unknown%20image" alt="" width="188">

Klikamy „Taryfa dystrybucji energii” oraz wybieramy z listy odpowiednią pozycję, zgodnie z informacją od klienta. Wybieramy dystrybutora energii z listy dostępnej w aplikacji:

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/bcSe0riKYABRa6DFhrjp/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/ipRveXfCNu1kprfEmg4w/Unknown%20image" alt="" width="188"></div>

A następnie wybieramy taryfę dystrybucyjną z listy dostępnej w aplikacji.

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/NlHcJG70AxT5qkTE1Yi3/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/yxpL9A4snbBLMGXGVnjA/Unknown%20image" alt="" width="188"></div>

Po kilku minutach od prawidłowej konfiguracji zestawu Zeronest pojawiają się niebieskie ikony informujące o aktywności energii (system prawidłowo odczytał dane z instalacji).

<div><img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/MaYlIoQM17U7AwxDQuJf/Unknown%20image" alt="" width="188"> <img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/yndmlVHLnU8WU6BarHGx/Unknown%20image" alt="" width="188"></div>

Na liście instalacji, po prawidłowym odczytaniu danych z inwertera, instalacja przechodzi do sekcji „Uruchomione”.

<img src="https://content.gitbook.com/content/uvVZdNPLfNAyzR2vpDqp/blobs/KOmCAgcsnabhMN48R7Ni/Unknown%20image" alt="" width="188">

</details>


# Aplikacja Prosumenta

#### Ulotka informacyjna dla użytkownika

‍

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67248a8ad1aee411e8c04_1%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67258c929f262c2e0e553_211%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e6726d8879a7c7d2a2fa0d_3%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e672aea13a00cae7eba84a_2%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67c86fae7540bb2c0c2ab_5%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67c9070bb7f37fd177c35_6%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67c9952399fdb67530c0e_7%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67ca3e7d95e049d17423d_8%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cab06c095060b82e229_9%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cb42261efbd41f7b403_10%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cbe9e319a69109a0d0e_11%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cc6adc22b1340f96e34_12%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67ccfe9aece38aebb4b9d_13%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cd5489152e08ec45188_14%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67cdeb68d58f2f8aacb30_15%404x.png" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e67ce64585e906ec586531_16%404x.png" alt="" width="563"><figcaption></figcaption></figure>


# Wytyczne dotyczące okablowania

### Okablowanie

{% hint style="success" %}
**Wskazówka**

Kolor przewodów nie ma znaczenia. Możesz wybrać dowolny, pod warunkiem że przewody A i B pochodzą z tej samej pary skrętkowej.
{% endhint %}

#### Obowiązują następujące wytyczne:

* Stosuj **ekranowane** kable ze **skrętką** dla optymalnego działania.
* Do połączenia RS485 używaj **jednej pary**: jeden przewód dla RS485 A, drugi dla RS485 B. Nie rozdzielaj A i B na różne pary. Jeśli kabel ma żyłę/żyły uziemiające, użyj do tego innej pary.
* Na krótkich odległościach można użyć skrętki z kabla sieciowego (minimum CAT5e).
* Unikaj używania kabli SVV lub kabli alarmowych, ponieważ nie są odpowiednie do tych zastosowań.
* Kabel powinien mieć impedancję znamionową od 100 do 120 Ω.

#### Mapowanie sygnałów

Różni producenci stosują różne nazewnictwo (A/B, Tx+/Tx-, D+/D-). Użyj tej tabeli, aby dopasować sygnały Twojego urządzenia do modemu DIN 200.

| DIN 200 | Inwertery | Konwerter RS-485-USB | Konwerter RS-485-Ethernet |
| ------- | --------- | -------------------- | ------------------------- |
| A       | RS485 A   | D+                   | Tx+                       |
| GND     | -         | -                    | GND                       |
| B       | RS485 B   | D-                   | Tx-                       |


# Zestaw Zeronest

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>BZYK D200</td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FGKqSsp2MZFDCPblav0T0%2FBzyk%20D200_7_orto.png?alt=media&amp;token=e11e9c68-3c0f-4c8f-b058-9caa0a3c576c">Bzyk D200_7_orto.png</a></td><td><a href="/zaczynamy/zestaw_zeronest/bzyk-d200">BZYK D200</a></td></tr><tr><td>ŚWIETLIK D300</td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FAR2Iy7Tq9NtfhkMRmvJx%2FD300%20integrator_6.png?alt=media&amp;token=7ec83eab-ecda-46c9-afbb-8feb48036ab3">D300 integrator_6.png</a></td><td><a href="/zaczynamy/zestaw_zeronest/swietlik-d300">ŚWIETLIK D300</a></td></tr></tbody></table>


# BZYK D200

#### Co zawiera zestaw montażowy modemu BZYK D200 Zeronest:

* Modem BZYK D200
* Zasilacz AC/DC
* Naklejka z kodem QR
* Antena LTE
* Instrukcja

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FzT4ZIGPUIJSUpMly6TRR%2F68e6814a6319228bf170272d_f07317e2.png?alt=media&amp;token=6ee0dff5-fab7-477f-9ae1-358b2610e82f" alt=""><figcaption></figcaption></figure>

{% embed url="<https://youtu.be/qgvxlOA8fN0>" %}


# ŚWIETLIK D300

#### Co zawiera zestaw montażowy modemu ŚWIETLIK D300 Zeronest:

* Modem ŚWIETLIK D300
* Naklejka z kodem QR
* Antena LTE
* Instrukcja

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FF6z7JelMzIFlVeKzOGfw%2FIMG_2463.jpg?alt=media&amp;token=6370a19b-deee-4cf0-bd8f-d485f361e067" alt=""><figcaption></figcaption></figure>


# Podłączenie zestawu Zeronest - BZYK D200

Ogólny opis montażu krok po kroku:

{% embed url="<https://youtu.be/3XD1Y0Nlmsk>" %}

{% stepper %}
{% step %}

### **Podłączenie przewodów zasilania napięcia zmiennego (AC)**

Podłącz zasilanie 230 V AC do zasilacza AC/DC (najlepiej przez dedykowany wyłącznik nadprądowy).
{% endstep %}

{% step %}

### **Podłączenie przewodów zasilania napięcia stałego (DC)**

Podłącz wyjście zasilacza AC/DC do dedykowanego wejścia 12 V DC modemu DIN LTE.
{% endstep %}

{% step %}

### **Podłączenie przewodów komunikacyjnych RS485**

Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 pomiędzy modemem DIN LTE a odczytywanym urządzeniem.

{% hint style="danger" %}

## **UWAGA**

Podłącz przewody do odpowiednich pinów: A do A, B do B, zgodnie ze schematem interfejsu RS485 w odczytywanym urządzeniu.
{% endhint %}
{% endstep %}

{% step %}

### **Podłączenie i montaż anten**

Antena LTE: podłączenie **obowiązkowe**\
Antena WMBUS: podłączenie **opcjonalne**

{% hint style="danger" %}

## **UWAGA**

Anteny należy zamontować w miejscu zapewniającym możliwie najlepszy zasięg.
{% endhint %}
{% endstep %}

{% step %}

### **Kontrola podłączenia**

Przed podaniem napięcia sprawdź poprawność podłączeń oraz polaryzację napięcia zasilającego modem DIN LTE.
{% endstep %}

{% step %}

### **Konfiguracja urządzenia odczytowego (np. inwertera)**

Ustawienia interfejsu RS485 (protokół komunikacyjny, adres, prędkość transmisji) zależą od modelu urządzenia podłączonego do modemu DIN LTE.
{% endstep %}

{% step %}

### **Pierwsze uruchomienie**

Pierwsze uruchomienie (podanie napięcia) modemu DIN LTE wykonaj po prawidłowym podłączeniu i skonfigurowaniu urządzenia odczytowego (np. inwertera).
{% endstep %}

{% step %}

### **Kontrola diod sygnalizacyjnych modemu DIN LTE**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F9sTU2o0GBq37UT8SQV3w%2Fobraz.png?alt=media&amp;token=c5ff154f-d29e-4356-aa41-116d1e81c37c" alt="" width="461"><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}

#### Zasady bezpieczeństwa:

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e6718c0f6f6ac80278e47e_914d4d5d.png" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="warning" %}

#### Rzeczy, na które należy zwrócić uwagę podczas instalacji:

1. Prawidłowe podłączenie modemu DIN LTE.
2. Prawidłowe podłączenie zasilania.
3. Prawidłowy odczyt danych jest sygnalizowany „krótkim mignięciem” diody zielonej (odczyt WMBUS) oraz niebieskiej (odczyt Modbus).
4. Prawidłowe podłączenie kanału komunikacyjnego RS485 z urządzeniem odczytowym.
5. W przypadku problemów z zalogowaniem się do sieci GSM lub z połączeniem z brokerem MQTT zastosuj antenę LTE z dłuższym przewodem.
   {% endhint %}

#### Wymagania dla instalacji Zeronest

Co musi mieć instalacja, aby można było zamontować Zeronest:

1. Zamontowany inwerter musi mieć interfejs RS485.
2. Rozdzielnica powinna mieć miejsce na montaż wielkości 3S (3 sloty). Potrzebujesz ich na: wyłącznik nadprądowy, zasilacz AC/DC oraz modem DIN LTE.
3. Jeśli nie ma wystarczająco dużo miejsca, zamontuj małą rozdzielnicę obok.


# Podłączenie zestawu Zeronest - ŚWIETLIK D300

Ogólny opis montażu krok po kroku:

{% stepper %}
{% step %}

### **Podłączenie przewodów zasilania napięcia zmiennego (AC)**

Podłącz zasilanie 230 V AC do wejścia PWR (najlepiej przez dedykowany wyłącznik nadprądowy).
{% endstep %}

{% step %}

### **Podłączenie przewodów komunikacyjnych RS485**

Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 pomiędzy modemem ŚWIETLIK, a odczytywanym urządzeniem. Główny inwerter hybrydowy należy podłączyć do wyjścia RS485 MAIN.

{% hint style="danger" %}

## **UWAGA**

Podłącz przewody do odpowiednich pinów: A do A, B do B, zgodnie ze schematem interfejsu RS485 w odczytywanym urządzeniu.
{% endhint %}
{% endstep %}

{% step %}

### **Podłączenie i montaż anten**

Antena LTE: podłączenie **obowiązkowe**\
Antena WMBUS: podłączenie **opcjonalne**

{% hint style="danger" %}

## **UWAGA**

Anteny należy zamontować w miejscu zapewniającym możliwie najlepszy zasięg.
{% endhint %}
{% endstep %}

{% step %}

### **Kontrola podłączenia**

Przed podaniem napięcia sprawdź poprawność podłączeń.
{% endstep %}

{% step %}

### **Konfiguracja urządzenia odczytowego (np. inwertera)**

Ustawienia interfejsu RS485 (protokół komunikacyjny, adres, prędkość transmisji) zależą od modelu urządzenia podłączonego do modemu ŚWIETLIK.
{% endstep %}

{% step %}

### **Pierwsze uruchomienie**

Pierwsze uruchomienie (podanie napięcia) modemu ŚWIETLIK wykonaj po prawidłowym podłączeniu i skonfigurowaniu urządzenia odczytowego (np. inwertera).
{% endstep %}

{% step %}

### **Kontrola diod sygnalizacyjnych modemu DIN LTE**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmsBv7VKyUi4voQhV7wjS%2Fswietlik_led_png.png?alt=media&amp;token=7d826a92-f7fc-428c-a08c-784ca9ea9b35" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}

#### Zasady bezpieczeństwa:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FaiK9daZmLYU8pAVBRZjr%2Fobraz.png?alt=media&amp;token=61c88f16-7d23-48eb-b402-04550b6f57cd" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}

#### Rzeczy, na które należy zwrócić uwagę podczas instalacji:

1. Prawidłowe podłączenie modemu ŚWIETLIK.
2. Prawidłowe podłączenie zasilania.
3. Prawidłowy odczyt danych jest sygnalizowany świeceniem diody zielonej (odczyt WMBUS) oraz niebieskiej (odczyt Modbus).
4. Prawidłowe podłączenie kanału komunikacyjnego RS485 z urządzeniem odczytowym.
5. W przypadku problemów z zalogowaniem się do sieci GSM lub z połączeniem z brokerem MQTT zastosuj antenę LTE z dłuższym przewodem. Sygnalizowane szybkim miganiem zielonej diody (0,2s).
   {% endhint %}

#### Wymagania dla instalacji Zeronest

Co musi mieć instalacja, aby można było zamontować Zeronest:

1. Zamontowany inwerter musi mieć interfejs RS485.
2. Rozdzielnica powinna mieć miejsce na montaż wielkości 7S (7 slotów). Potrzebujesz ich na: wyłącznik nadprądowy oraz modem ŚWIETLIK.
3. Jeśli nie ma wystarczająco dużo miejsca, zamontuj małą rozdzielnicę obok.


# Falowniki

Wybierz producenta. Potem wybierz model.

Instrukcje skupiają się na integracji przez RS485 (Modbus).

{% hint style="danger" %}
**UWAGA! Do prawidłowego działania poszczególnych trybów zaimplementowanych w aplikacji Zeronest, do każdego falownika należy podłączyć podlicznik lub przekładniki prądowe.**
{% endhint %}

<table data-view="cards"><thead><tr><th data-hidden></th><th data-hidden data-card-target data-type="content-ref"></th><th data-hidden data-card-cover data-type="image">Cover image</th></tr></thead><tbody><tr><td>Deye</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye">Falowniki Deye</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FM49z7tP9xoo5w2ijVbHw%2Fdeye.png?alt=media&amp;token=a4bec4e4-20cb-4ded-8efe-2b2a63e41b48">deye.png</a></td></tr><tr><td>Solax</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solax">Falowniki Solax</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0AoRaU4DQmGzyuw5LuzE%2Fsolax.png?alt=media&amp;token=8033d5ae-3b8f-49c1-abbf-85c4fc08f9a3">solax.png</a></td></tr><tr><td>Solplanet</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solplanet">Falowniki Solplanet</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FsFMexkmahDh6D9cjY1ol%2Fsolplanet.png?alt=media&amp;token=fa5a29a9-988f-469e-a2d1-8097a24be7f5">solplanet.png</a></td></tr><tr><td>Sofar</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sofar-solar">Falowniki Sofar Solar</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FuFmAg2TBEcgHoQ9cVQq3%2Fsofar.png?alt=media&amp;token=4d66d2d0-a72d-4111-890e-98bf44e913eb">sofar.png</a></td></tr><tr><td>Solis</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solis">Falowniki Solis</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWKWGrHNSEtdgQne8h6Up%2Fsolis.png?alt=media&amp;token=18a0a1d5-12c1-40ad-abc8-242f9677e034">solis.png</a></td></tr><tr><td>Goodwe</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-goodwe">Falowniki Goodwe</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtsPKxoGpdyFNA9Af3fmd%2Fgoodwe.png?alt=media&amp;token=65e09c6c-83eb-44d2-916a-77e9d3f45d9e">goodwe.png</a></td></tr><tr><td>Foxess</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-foxess">Falowniki Foxess</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FbGUyIaH48b2LujUVwKMY%2Ffoxess.png?alt=media&amp;token=651c4583-6c93-4a33-8a8e-7c3f1249100d">foxess.png</a></td></tr><tr><td>Growatt - wdrożenie w toku</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-growatt">Falowniki Growatt</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FH2Q8BvYlN5B6Tmur5d3x%2FGrowatt.png?alt=media&amp;token=b45e0821-0582-41dc-bbd6-caecef63d971">Growatt.png</a></td></tr><tr><td>Hinen</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-hinen">Falowniki Hinen</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fb6CjDbJl8DzeoO2O3TK4%2FHinen.png?alt=media&amp;token=abcd7cd5-4b01-4365-9f38-e2ed5a9c1a5c">Hinen.png</a></td></tr><tr><td>Fronius - wdrożenie w toku</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-fronius">Falowniki Fronius</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FFGL3v8y1S0f6dmMbVVfN%2FFronius.png?alt=media&amp;token=fbade366-a3d8-467c-a2d1-b8fc6a5ed450">Fronius.png</a></td></tr><tr><td>Felicity Solar</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-felicity-solar">Falowniki Felicity Solar</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtyR96P09thbJdo573Usk%2Ffelicity.png?alt=media&amp;token=110a9dcf-5248-4bcc-8474-7d559a36e8bc">felicity.png</a></td></tr><tr><td>Huawei - wdrożenie w toku</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-huawei">Falowniki Huawei</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FoGHYCtZ0qnYX2BpOZxLg%2FHuawei.png?alt=media&amp;token=4f6d7319-fd5b-4414-8827-c14f92e97f81">Huawei.png</a></td></tr><tr><td>Hoymiles</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-hoymiles">Falowniki Hoymiles</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FURMKZXMeRQP6wuEXA9Pj%2Fhoymiles.png?alt=media&amp;token=087e1470-ef0f-469a-8a92-c94a67114899">hoymiles.png</a></td></tr><tr><td>Sungrow</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sungrow">Falowniki Sungrow</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FlyA01nGQNh7Jn9Ae5hss%2Fsungrow.png?alt=media&amp;token=461e7616-20fe-4aac-b0dd-6184b9208cc6">sungrow.png</a></td></tr><tr><td>Afore</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-afore">Falowniki Afore</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FGOW5QnZCAjHGkBmHOwm9%2FAfore.png?alt=media&amp;token=023ccf26-43ab-415d-8a8f-1d3437665eb3">Afore.png</a></td></tr><tr><td>SRNE - wdrożenie w toku</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-srne">Falowniki SRNE</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F3giB9qFkpvN3nSqkc17x%2Fsrne-logo.png?alt=media&amp;token=ea836b3c-af57-49ea-a472-566d1d1b66ff">srne-logo.png</a></td></tr><tr><td></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-must">Falowniki Must</a></td><td><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F743iMVnsvfSJZY9Gyzox%2Fmust.png?alt=media&amp;token=ca3b5026-f81c-486e-ad82-56f8839b6025">must.png</a></td></tr></tbody></table>

{% hint style="info" %}
Nie widzisz swojego modelu? Skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki SRNE

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>HESP 3-8 kW (trójfazowy)</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FR1QPIpinChfj9h9hovRW%2FHESP%203.6-6kW%201faz_v3.png?alt=media&amp;token=c45ae8cf-1f89-49f0-8249-ab4662b9cd85">HESP 3.6-6kW 1faz_v3.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-srne/hesp-3-8-kw-trojfazowy">HESP 3-8 kW (trójfazowy)</a></td></tr><tr><td>HESP 8-12 kW (trójfazowy)</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F3VGQy1plPG8eT2lkFsIu%2FHESP%208-12kW%201faz_v2.png?alt=media&amp;token=20c534bc-6918-4665-b4d8-a34272bd5cdd">HESP 8-12kW 1faz_v2.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-srne/hesp-8-12-kw-trojfazowy">HESP 8-12 kW (trójfazowy)</a></td></tr><tr><td>HESP 16-20 kW (trójfazowy)</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmbEYHP8xcE4UZM6Qi8NG%2FHESP%2016-20kW%203faz_v2.png?alt=media&amp;token=522db11e-33fc-4298-a2b7-c43b8b20d37a">HESP 16-20kW 3faz_v2.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-srne/hesp-16-20-kw-trojfazowy">HESP 16-20 kW (trójfazowy)</a></td></tr></tbody></table>


# HESP 3.6-6 kW (jednofazowy)

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| HESP4836S100-H  |
| HESP4840S100-H  |
| HESP4846S100-H  |
| HESP4850S100-H  |
| HESP4850S100-H  |
| HESP4860S100-H  |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                                               |
| ------ | ------------------------------------------------------ |
| A      | PIN 2 / RS485\_A (standardowo żyła pomarańczowa)       |
| GND    | -                                                      |
| B      | PIN 1 / RS485\_B (standardowo żyła biało-pomarańczowa) |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera SRNE, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FAY9KmW0SSRlB3U947w9o%2Fimage.png?alt=media&amp;token=dc2e6317-aca3-48a3-a02a-77a86f34a8ec" alt="" width="549"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F8HBmgqd8bDPHmPzoDqnc%2Fimage.png?alt=media&amp;token=bfbcab88-dfd9-4c15-836e-a9314e4d5f9e" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FvYiHwKxsKTO5nSNhRKys%2Fimage.png?alt=media&amp;token=2acda55c-6c0f-45c6-affd-cfc55cefea40" alt=""><figcaption></figcaption></figure>

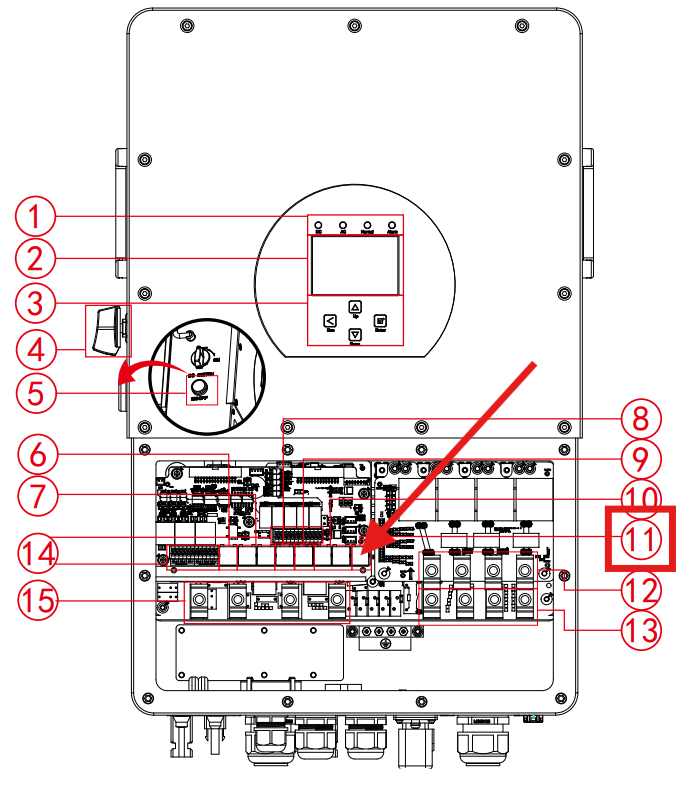

<p align="center">Rysunek 1. Opis interfejsów inwertera SRNE.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FrTcpmmrPThMdxPv34FmY%2Fimage.png?alt=media&amp;token=861ae16b-48ce-42f3-a89c-9422701b7572" alt="" width="563"><figcaption></figcaption></figure>

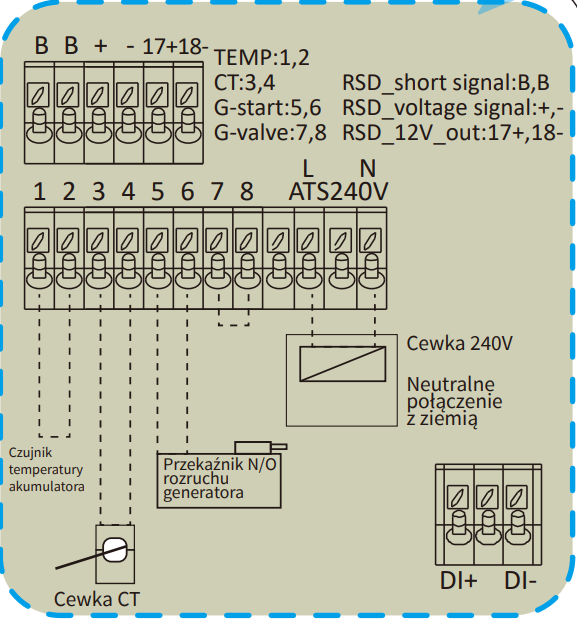

<p align="center">Rysunek 2. Opis portu Modbus inwertera SRNE do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>


# HESP 3-8 kW (trójfazowy)

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| HESP4830SH3     |
| HESP4840SH3     |
| HESP4850SH3     |
| HESP4860SH3     |
| HESP4870SH3     |
| HESP4880SHD3    |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter         |
| ------ | ---------------- |
| A      | PIN 2 / RS485\_A |
| GND    | -                |
| B      | PIN 1 / RS485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera SRNE, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FRQa7ARID3l0g0z16so7V%2Fimage.png?alt=media&amp;token=9e3cd318-0537-4224-a8a9-b0717a604000" alt="" width="489"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkixcvDM4G7w2FobD3SZm%2Fimage.png?alt=media&amp;token=61adab80-7f50-4c05-bd43-8363c59cc390" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FAwFjJmhAbca65fhScpPf%2Fimage.png?alt=media&amp;token=a482fead-fa23-48f1-acbd-c56b3307a0b3" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera SRNE.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FqO8fkW8a5Jh85BclmypW%2Fimage.png?alt=media&amp;token=1a941a47-a67b-4490-8a4d-852d5f175ab1" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera SRNE do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>


# HESP 8-12 kW (trójfazowy)

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| HESP4880SH3     |
| HESP48100SH3    |
| HESP48120SH3    |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter         |
| ------ | ---------------- |
| A      | PIN 2 / RS485\_A |
| GND    | -                |
| B      | PIN 1 / RS485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera SRNE, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FXHWkWHHcGCY01bM9FHuz%2Fimage.png?alt=media&amp;token=07181fe8-57b7-4a12-9a45-bd6203597090" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkixcvDM4G7w2FobD3SZm%2Fimage.png?alt=media&amp;token=61adab80-7f50-4c05-bd43-8363c59cc390" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpnRBrKjjnZyX05CZVYWu%2Fimage.png?alt=media&amp;token=a010cc60-ca65-41af-9223-ca98d47713a6" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera SRNE.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FqO8fkW8a5Jh85BclmypW%2Fimage.png?alt=media&amp;token=1a941a47-a67b-4490-8a4d-852d5f175ab1" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera SRNE do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>


# HESP 16-20 kW (trójfazowy)

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| HESP48160SH3    |
| HESP48180SH3    |
| HESP48200SH3    |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter         |
| ------ | ---------------- |
| A      | PIN 2 / RS485\_A |
| GND    | -                |
| B      | PIN 1 / RS485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera SRNE, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fv9aldAk8os35u5QIGuMq%2Fimage.png?alt=media&amp;token=fa020595-e7a5-4720-98ba-e8fb772f761e" alt="" width="553"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQYNZKQUIFogSE8sTkOQ2%2Fimage.png?alt=media&amp;token=bd8de466-4b4c-4135-84d7-ef09bdb6d565" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHiK8zQR5aigxlCH8VFeg%2Fimage.png?alt=media&amp;token=23310ceb-ffd7-488e-b261-c6e4c14c2a7c" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera SRNE.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FnydKh0X1XARGxwVuwq33%2Fimage.png?alt=media&amp;token=557ccdb7-fe45-482b-942c-d69b2fe02274" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera SRNE do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>


# Falowniki Afore

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>AF 3-15kW MTH</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FSmOwrCLElggCXk9YwBe5%2Faforemth.png?alt=media&amp;token=8a58a20e-5680-414d-be38-4835e70af6f2">aforemth.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-afore/af-3-15kw-mth">AF 3-15kW MTH</a></td></tr></tbody></table>


# AF 3-15kW MTH

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| AF3-MTH         |
| AF4-MTH         |
| AF5-MTH         |
| AF6-MTH         |
| AF8-MTH         |
| AF10-MTH        |
| AF12-MTH        |
| AF15-MTH        |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                                           |
| ------ | -------------------------------------------------- |
| A      | COM1- PIN3 RS485A (standardowo żyła biało-zielona) |
| GND    | -                                                  |
| B      | COM1- PIN6 RS485B (standardowo żyła zielona)       |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu** COM1 (5) inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 3 <-> A** (standardowo żyła biało-zielona) oraz **PIN 6 <-> B** (standardowo żyła zielona). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera SRNE, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FupElaVF3u1Km4fGbKM0Q%2Fimage.png?alt=media&amp;token=9c6a29cb-94f8-4a48-bd0e-42768c920faa" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Panel falownika z opisami każdego portu.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fsb8muczyQ1kPcxQmQQGD%2Fimage.png?alt=media&amp;token=0075236c-670f-430e-8413-db1c298dc4d0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu EMS inwertera Afore do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Konfiguracja inwertera

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FXJeYoWFNoTgZRmYtoTZF%2FZrzut%20ekranu%202026-04-15%20120752.png?alt=media&amp;token=a3737a78-4bfc-4d45-81a9-db0e0c60f3dd" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Konfigruacja parametrów komunikacyjnych.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Deye

{% hint style="danger" %}
UWAGA! Niektóre falowniki **Deye** z wersją protokołu komunikacyjnego **starszą niż 2.6** wykorzystują inną mapę rejestrów Modbus niż oczekiwana przez system Zeronest. Powoduje to przesunięcie odczytywanych danych, a w konsekwencji ich nieprawidłową interpretację w aplikacji.\
**Opis problemu oraz sposób jego rozwiązania znajduje się** [**TUTAJ**](/obslugiwane-urzadzenia/falowniki/falowniki-deye/deye-nieprawidlowy-odczyt-danych)**.**
---------------------------------------------------------------------------------------------------------------------------------------------------------------

{% endhint %}

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-target data-type="content-ref"></th><th data-hidden data-card-cover data-type="image">Cover image</th></tr></thead><tbody><tr><td>SUN-5k-25k-SG01HP3</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-5k-25k-sg01hp3-eu-am2">SUN-5k-25k-SG01HP3-EU-AM2</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FMnWlJoltjKPtQjLXVno4%2Ffalownik-hybrydowy-deye-sun-10k-sg01hp3.png?alt=media&amp;token=fa61ea18-9a8b-464a-a80f-ee8a623d7cfa">falownik-hybrydowy-deye-sun-10k-sg01hp3.png</a></td></tr><tr><td>SUN-29.9K-50K-SG01HP3-EU-BM3</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-29.9k-50k-sg01hp3-eu-bm3">SUN-29.9K-50K-SG01HP3-EU-BM3</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FGTVDKzz7fQrjb5FY3dzh%2Ffalownik-deye-sun-30k-sg01hp3-eu-bm3_1.png?alt=media&amp;token=92486bca-94ee-4ebd-baaf-db53b5376d49">falownik-deye-sun-30k-sg01hp3-eu-bm3_1.png</a></td></tr><tr><td>SUN-3K-6K-SG03LP1-EU</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-3k-6k-sg03lp1-eu-w-trakcie-wdrazania">SUN-3K-6k-SG03LP1-EU - w trakcie wdrażania</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FF7QGc85XP23EMSIHYeXC%2FDeyeSg03LP1.png?alt=media&amp;token=c55ad105-2d2c-4230-ab87-45f41c244365">DeyeSg03LP1.png</a></td></tr><tr><td>SUN-5k-12k-SG04LP3</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-5k-12k-sg04lp3-eu">SUN-5k-12k-SG04LP3-EU</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FiUZ0BXXfkIryjGhElQhg%2Fdeye-10k-sg-04lp3-eu.png?alt=media&amp;token=c73dfb9f-826b-413c-a783-6755e061014b">deye-10k-sg-04lp3-eu.png</a></td></tr><tr><td>SUN-3.6K-10K-SG05LP1-EU-AM2-P</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-3.6k-10k-sg05lp1-eu-am2-p-w-trakcie-wdrazania">SUN-3.6K-10K-SG05LP1-EU-AM2-P - w trakcie wdrażania</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FKN9mL7ODbkPQTQUIX8p2%2FDeye%20SUN-SG05LP1-EU-AM2-P.png?alt=media&amp;token=5e7b135b-582e-4a43-b80f-7b2391c648fd">Deye SUN-SG05LP1-EU-AM2-P.png</a></td></tr><tr><td>SUN-3k-12K-SG05LP3</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-3k-12k-sg05lp3-eu-sm2">SUN-3k-12K-SG05LP3-EU-SM2</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FXTszzYGgd1kglYIDCtnP%2Finwerter-trojfazowy-hybrydowy-lv-deye-20kw-sun-20k.png?alt=media&amp;token=c871a3de-2558-4d52-95b3-e36bf4084e17">inwerter-trojfazowy-hybrydowy-lv-deye-20kw-sun-20k.png</a></td></tr><tr><td>SUN14k-20k-SG05LP3</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-deye/sun-14k-20k-sg05lp3-eu-sm2">SUN-14k-20K-SG05LP3-EU-SM2</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FXTszzYGgd1kglYIDCtnP%2Finwerter-trojfazowy-hybrydowy-lv-deye-20kw-sun-20k.png?alt=media&amp;token=c871a3de-2558-4d52-95b3-e36bf4084e17">inwerter-trojfazowy-hybrydowy-lv-deye-20kw-sun-20k.png</a></td></tr></tbody></table>


# Deye – nieprawidłowy odczyt danych

#### Na czym polega problem?

Jeżeli w systemie Zeronest wyświetlane są wartości, które są nielogiczne lub znacząco odbiegają od rzeczywistych (np. **moc 14,2 kW oraz energia 141 kWh w tym samym momencie pomiaru**), przyczyną może być nieaktualna wersja firmware'u falownika Deye.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQpKHNuVmZZpgCojwvAH0%2Fimage.png?alt=media&amp;token=4c5b6c2e-6cf3-4548-a6fc-cb39247e2def" alt=""><figcaption></figcaption></figure>

Inne typowe objawy:

* wyświetlanie nielogicznych wartości mocy, energii lub innych parametrów,
* znaczne rozbieżności pomiędzy danymi prezentowanymi przez falownik a systemem Zeronest,
* nieprawidłowe wartości na wykresach,
* błędnie obliczone statystyki energii.

Falowniki z **protokołem komunikacyjnym starszym niż 2.6** wykorzystują inną mapę rejestrów Modbus niż obsługiwana przez Zeronest. W rezultacie system odczytuje dane z niewłaściwych rejestrów, co prowadzi do błędnej interpretacji i prezentacji wybranych parametrów.

#### Co należy zrobić?

Prośbę o aktualizację firmwar'u oraz protokołu komunikacyjnego należy zgłosić poprzez formularz na stronie producenta Deye. W polu **"Opis"** można wpisać następującą wiadomość:

> Zwracam się z uprzejmą prośbą o zdalną aktualizację oprogramowania (firmware) oraz wersji protokołu komunikacyjnego mojego falownika hybrydowego.
> \
> Numer seryjny urządzenia: \[wpisać numer seryjny]
> \
> Proszę o przeprowadzenie aktualizacji do najnowszej dostępnej wersji.

Link do formularza producenta:

{% embed url="<https://deyeservice.com/zgloszenie-serwisowe/?wpsc-section=new-ticket>" %}

Numer seryjny oraz product ID znajdują się na naklejkach nad tabliczką znamionową falownika:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FDJSo6siw4W0LPVyAJs92%2Fimage.png?alt=media&amp;token=97840a0c-9eee-4d88-a71d-99db6cd22333" alt=""><figcaption></figcaption></figure>


# SUN-5k-25k-SG01HP3-EU-AM2

### Lista obsługiwanych urządzeń

| Model falownika        |
| ---------------------- |
| SUN-5K-SG01HP3-EU-AM2  |
| SUN-6K-SG01HP3-EU-AM2  |
| SUN-8K-SG01HP3-EU-AM2  |
| SUN-10K-SG01HP3-EU-AM2 |
| SUN-12K-SG01HP3-EU-AM2 |
| SUN-15K-SG01HP3-EU-AM2 |
| SUN-20K-SG01HP3-EU-AM2 |
| SUN-25K-SG01HP3-EU-AM2 |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter         |
| ------ | ---------------- |
| A      | PIN 2 / RS485\_A |
| GND    | -                |
| B      | PIN 1 / RS485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485 (11)** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F5bvN11U5AWxJLe683NIy%2Fimage.png?alt=media&amp;token=537941f1-8e3b-4425-81b7-a078df66a802" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fyt8tVeWb0JjCrN1rVMLX%2Fimage.png?alt=media&amp;token=93647e19-929e-4b7f-b42a-a36f8bf8848a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FM3Vf2mMw6BZZSz0LA8eH%2Fimage.png?alt=media&amp;token=642ec199-5559-4366-b9f8-7e24dfb2a96e" alt="" width="416"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FfoeP65Qc6v9wjWdC5UVu%2Fimage.png?alt=media&amp;token=8525b660-dffd-4ecc-a480-31a0a99adec0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FQcSewcSHaO8O3WvSKMxN%2Fimage.png?alt=media&amp;token=37a82bdc-7eef-4155-950b-446a5d79e2a9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

Na poniższym schemacie jest przedstawiony sposób podłączenia przekładników prądowych (CT) do inwertera.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FubfTkc66Jw5tGlpW9ye0%2Fimage.png?alt=media&amp;token=24fe5fd6-64fa-43ac-8342-17457435df60" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCU9KUotKqkZZYJlCfTh1%2Fimage.png?alt=media&amp;token=c6df9211-0aca-45ec-8e3e-0677b2662f8b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-3K-6k-SG03LP1-EU - w trakcie wdrażania

### Lista obsługiwanych urządzeń

| Model falownika     |
| ------------------- |
| SUN-3K-SG03LP1-EU   |
| SUN-3.6K-SG03LP1-EU |
| SUN-5K-SG03LP1-EU   |
| SUN-6K-SG03LP1-EU   |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                 |
| ------ | ------------------------ |
| A      | Modbus Port PIN 2 485\_A |
| GND    | -                        |
| B      | Modbus Port PIN 1 485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485/METER (5)** falownika Deye SUN-SG03LP1-EU. Port Modbus jest pokazany na poniższym rysunku zaznaczony numerem 5. Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6nmKycbZULVUOtrxdpil%2Fimage.png?alt=media&amp;token=4f6b64ba-afe9-465a-ad2c-30b027c7b9d7" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FeQue5p5YabsB8xn0gJN0%2Fimage.png?alt=media&amp;token=fbee0ef0-8b72-413b-941e-669cd466a07b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyImkS64X8qwtiRnrOaCt%2Fport_modbus_deye.png?alt=media&amp;token=b39df575-810c-456e-b840-bb2d4abe25a1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FlDsK5wE96hv6UdeXV9Nb%2Fimage.png?alt=media&amp;token=a7e1ec36-9da4-4839-a014-8803cf17db5e" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F5k6pxW4YgYUe2baZN5hG%2Fimage.png?alt=media&amp;token=5246d697-b075-4960-8bf3-c30b6506da9a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-29.9K-50K-SG01HP3-EU-BM3

### Lista obsługiwanych urządzeń

| Model falownika          |
| ------------------------ |
| SUN-29.9K-SG01HP3-EU-BM3 |
| SUN-30K-SG01HP3-EU-BM3   |
| SUN-35K-SG01HP3-EU-BM3   |
| SUN-40K-SG01HP3-EU-BM4   |
| SUN-50K-SG01HP3-EU-BM4   |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter         |
| ------ | ---------------- |
| A      | PIN 2 / RS485\_A |
| GND    | -                |
| B      | PIN 1 / RS485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu RS485** inwertera.  Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu inwertera Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwlEILfM6PPTQMyFNMjpf%2Fimage.png?alt=media&amp;token=f4782b16-b658-45df-8a53-efeee27b1f8a" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FIqiapKLRYX1N8Mc9l8zX%2Fimage.png?alt=media&amp;token=a50a39e6-2468-468a-8b0d-23b760e0738c" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FC8uPMzFeVicsmBMHwhj0%2Fimage.png?alt=media&amp;token=d81ba7d6-de5a-4000-91e7-7741a98d8089" alt="" width="424"><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6ZppIjQMoCssPfL0MGLP%2Fimage.png?alt=media&amp;token=b291c693-d552-4492-a43e-e79da8cc6fa0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwnhTaju7elmsqZIqPA19%2Fimage.png?alt=media&amp;token=117beecd-08af-4c3e-9318-81950c27f90b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

Na poniższym schemacie jest przedstawiony sposób podłączenia przekładników prądowych (CT) do inwertera.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FzLJDGtNCG9P0nvseUtNA%2Fimage.png?alt=media&amp;token=1ec4b94c-9117-43f1-a43b-8caacc9ca525" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgNcyW4N9xRhraBh3JsyY%2Fimage.png?alt=media&amp;token=55527f12-4441-46f4-a50c-26283ee50762" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-5k-12k-SG04LP3-EU

### Lista obsługiwanych urządzeń

| Model falownika    |
| ------------------ |
| SUN-5K-SG04LP3-EU  |
| SUN-6K-SG04LP3-EU  |
| SUN-8K-SG04LP3-EU  |
| SUN-10K-SG04LP3-EU |
| SUN-12K-SG04LP3-EU |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                 |
| ------ | ------------------------ |
| A      | Modbus Port PIN 2 485\_A |
| GND    | -                        |
| B      | Modbus Port PIN 1 485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu Modbus (10)** falownika Deye SUN-SG04LP3-EU. Port Modbus jest pokazany na poniższym rysunku zaznaczony numerem 10. Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fmxwtp6kkVEAf2aBe1byU%2Fimage.png?alt=media&amp;token=eb09fe61-235f-4c30-b037-df01d8bc8872" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F7Tcfbf1PbGv3x0gpHrnN%2Fimage.png?alt=media&amp;token=55fc756e-6fef-47fd-a312-5bee5973ed4b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyImkS64X8qwtiRnrOaCt%2Fport_modbus_deye.png?alt=media&amp;token=b39df575-810c-456e-b840-bb2d4abe25a1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FARnx4XFq7FcqKmFDQwbz%2Fimage.png?alt=media&amp;token=6739dc99-f6b2-4ee8-8293-2af9961f4a98" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmU4lqThk1rGd0OP6DLmT%2Fimage.png?alt=media&amp;token=44c73535-088f-4adc-bdbd-ae99e17ab891" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-3.6K-10K-SG05LP1-EU-AM2-P - w trakcie wdrażania

### Lista obsługiwanych urządzeń

| Model falownika           |
| ------------------------- |
| SUN-3.6K-SG05LP1-EU-AM2-P |
| SUN-5K-SG05LP1-EU-AM2-P   |
| SUN-6K-SG05LP1-EU-AM2-P   |
| SUN-7K-SG05LP1-EU-AM2-P   |
| SUN-7.6K-SG05LP1-EU-AM2-P |
| SUN-8K-SG05LP1-EU-AM2-P   |
| SUN-10K-SG05LP1-EU-AM2-P  |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                 |
| ------ | ------------------------ |
| A      | Modbus Port PIN 2 485\_A |
| GND    | -                        |
| B      | Modbus Port PIN 1 485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu Modbus (8)** falownika Deye SUN-3.6K-SG05LP1-EU-AM2-P. Port Modbus jest pokazany na poniższym rysunku zaznaczony numerem 8. Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtHvi7bSC4mxRflkEwfK0%2Fimage.png?alt=media&amp;token=d73da63e-70a7-4454-9e85-4dc37931803f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F9NcjmIGCJwKg4PoiUN9I%2Fimage.png?alt=media&amp;token=a5d5030a-6595-4608-b1fb-eba5ce8a6ea9" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FIY4ipDxEWpjJxuG2K1Nn%2Fimage.png?alt=media&amp;token=0c1f9f49-0ca2-4499-8a06-9b8b70e7a827" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyImkS64X8qwtiRnrOaCt%2Fport_modbus_deye.png?alt=media&amp;token=b39df575-810c-456e-b840-bb2d4abe25a1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F7XHV7hSSBpDvYMoY7GkT%2Fimage.png?alt=media&amp;token=361fce1a-cc6c-4417-935c-8b8f6b83c111" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyBxxsOFHY2N69wdkDjBd%2Fimage.png?alt=media&amp;token=a0b8ead0-5222-4981-a3e8-45d917195e38" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FGMiHAvA6VXHDlavZ6AwR%2Fimage.png?alt=media&amp;token=a49d0735-0ba3-4753-9b9a-fcb20e5cc133" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-14k-20K-SG05LP3-EU-SM2

### Lista obsługiwanych urządzeń

| Model falownika        |
| ---------------------- |
| SUN-14K-SG05LP3-EU-SM2 |
| SUN-15K-SG05LP3-EU-SM2 |
| SUN-16K-SG05LP3-EU-SM2 |
| SUN-18K-SG05LP3-EU-SM2 |
| SUN-20K-SG05LP3-EU-SM2 |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                        |
| ------ | ------------------------------- |
| A      | Modbus Port PIN 2 SUNSPE-485\_A |
| GND    | -                               |
| B      | Modbus Port PIN 1 SUNSPE-485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu Modbus (7)** falownika Deye SUN-SG05LP3. Port Modbus jest pokazany na poniższym rysunku zaznaczony numerem 7. Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2V3vMbyxf2FHpsuQtZqp%2Fimage.png?alt=media&amp;token=6f623fb9-3e08-4f12-a059-4bc2b632b3db" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0N2RvL3gZLWUb5QIZ1L3%2Fimage.png?alt=media&amp;token=dfefe904-95ab-4161-8d6c-101a4120ce39" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fj500eiMcKmPREkvUKlxb%2Fport_modbus_deye_SG05lp3.png?alt=media&amp;token=b6cd5313-5801-4af1-b58e-6175c91c0282" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

Na poniższym schemacie jest przedstawiony sposób podłączenia przekładników prądowych (CT) do inwertera.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FofTMNSjmEPpolqIH3Wpv%2Fimage.png?alt=media&amp;token=58781f5d-7766-43dc-9035-e751aed5545f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FdgEL14WxixPoirDwWyug%2Fimage.png?alt=media&amp;token=85717a0d-d8f6-4bfd-8bcb-f5991db300d8" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SUN-3k-12K-SG05LP3-EU-SM2

### Lista obsługiwanych urządzeń:

| Model falownika        |
| ---------------------- |
| SUN-3K-SG05LP3-EU-SM2  |
| SUN-4K-SG05LP3-EU-SM2  |
| SUN-5K-SG05LP3-EU-SM2  |
| SUN-6K-SG05LP3-EU-SM2  |
| SUN-8K-SG05LP3-EU-SM2  |
| SUN-10K-SG05LP3-EU-SM2 |
| SUN-12K-SG05LP3-EU-SM2 |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Inwerter                        |
| ------ | ------------------------------- |
| A      | Modbus Port PIN 2 SUNSPE-485\_A |
| GND    | -                               |
| B      | Modbus Port PIN 1 SUNSPE-485\_B |

### Podłączenie przewodu komunikacyjnego

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu Modbus (6)** falownika Deye SUN-SG05LP3. Port Modbus jest pokazany na poniższym rysunku zaznaczony numerem 6. Drugi koniec przewodu należy podłączyć do modemu **DIN200:** **PIN 2 <-> A** (standardowo żyła pomarańczowa) oraz **PIN 1 <-> B** (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Deye, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxaVgGYhAiHHTtqLGRLD5%2Fimage.png?alt=media&amp;token=893b620c-4e06-434d-b35d-fe91917af770" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F7doUvzscapzuJ71fy8xY%2Fimage.png?alt=media&amp;token=c419ae4d-33f1-4b4d-88cd-a00d738ec16a" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwmLsqKvr1s6X8pPQXjvZ%2Fimage.png?alt=media&amp;token=ccc5aee1-a6c6-45a1-82b3-3829cefae28e" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis interfejsów inwertera Deye.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fj500eiMcKmPREkvUKlxb%2Fport_modbus_deye_SG05lp3.png?alt=media&amp;token=b6cd5313-5801-4af1-b58e-6175c91c0282" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis portu Modbus (6) inwertera Deye do podłączenia zewnętrznego EMS.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat pinów przewodu RJ45.</p>

### Podłączenie przekładników prądowych (CT)

Na poniższym schemacie jest przedstawiony sposób podłączenia przekładników prądowych (CT) do inwertera.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHGcrFyLJhonTWJYrL4ZB%2Fimage.png?alt=media&amp;token=ca7daad6-60d3-4a43-9f0d-ffb73e7acae5" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Listwa zaciskowa.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FcdXxibb7FkjNwVVs5ZL2%2Fimage.png?alt=media&amp;token=2465c559-8673-43e8-8e34-8315ec01f2df" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączenie przekładników prądowych (CT).</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

**Ustaw:**

1. "Master"
2. Modbus SN: 01
3. Baud Rate: 9600

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWTzclBFIYCwO4ffZCtjt%2Fimage.png?alt=media&amp;token=ad35782f-4898-4778-b746-06878a26c3f4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Prawidłowe parametry Modbus inwertera.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Felicity Solar

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>IGVM10K-20KLP3G01</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FKyJJRMJuiKqmJqIh7jt3%2Ffelicity_10-20K.png?alt=media&amp;token=2467add5-a83a-4f74-97aa-0b4dcf971030">felicity_10-20K.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-felicity-solar/ivgm10k-20klp3g01">IVGM10K-20KLP3G01</a></td></tr><tr><td>IVGM5K-8KLP1G01</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwnK9RUmubZjf4pnCHev6%2Ffelicity_5-8K.png?alt=media&amp;token=3cb91270-355b-4227-aa60-038a176719ca">felicity_5-8K.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-felicity-solar/ivgm5k-8klp1g01">IVGM5K-8KLP1G01</a></td></tr><tr><td>IVGM5K-8KLP2G01-EU</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwnK9RUmubZjf4pnCHev6%2Ffelicity_5-8K.png?alt=media&amp;token=3cb91270-355b-4227-aa60-038a176719ca">felicity_5-8K.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-felicity-solar/ivgm5k-8klp2g01-eu">IVGM5K-8KLP2G01-EU</a></td></tr></tbody></table>


# T-REX-10KLP3G01

{% hint style="warning" %}
Sterowanie falownikem Felicitysolar T-REX-10KLP3G01 jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| T-REX-10KLP3G01 |

### Sposób podłączenia

| DIN200 | Falownik |
| ------ | -------- |
| A      | RS485A   |
| GND    | -        |
| B      | RS485B   |

W falowniku T-REX-10KLP3G01 podłączamy bezpośrednio przewody z wejściem A i B modemu DIN200 z złączką na falowniku. Poniżej zdjęcie złączki portu RS485.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6xTpUww8Soo1GzhKuw6A%2FPort%20RS485%20(1).jpeg?alt=media&amp;token=2d836962-41e0-4df1-be9d-de8ebd0a1a8f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Port RS485 na falowniku z zaznaczonym wejściem RS485B i RS485A .</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# IVGM10K-20KLP3G01

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| IVGM10KLP3G01   |
| IVGM12KLP3G01   |
| IVGM14KLP3G01   |
| IVGM15KLP3G01   |
| IVGM16KLP3G01   |
| IVGM18KLP3G01   |
| IVGM20KLP3G01   |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik    |
| ------ | ----------- |
| A      | RS485 PIN 2 |
| GND    | -           |
| B      | RS485 PIN 1 |

Do poprawnej komunikacji falownika z modemem DIN200 należy podłączyć przewód RJ45 do portu RS485 falownika Felicity. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 2 <-> A (standardowo żyła pomarańczowa) oraz PIN 1 <-> B (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Felicity, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FRGLicZvu7WAtFNyxReNf%2FRS485_function_port.png?alt=media&amp;token=1512cf8a-59b3-4c4a-969e-5abe39743902" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Umiejscowienie portu komunikacyjnego RS485 w falowniku Felicity.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Schemat pinów przewodu RJ45.</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

SN Modbus: 01\
Szybkość transmisji: 9600\
Wybierz „Główny”.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F8E9W3FtDOhEibToIKCiA%2Fimage.png?alt=media&amp;token=225bab15-ed5d-4c36-886d-fd506c556719" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# IVGM5K-8KLP1G01

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| IVGM5KLP1G01    |
| IVGM6KLP1G01    |
| IVGM7KLP1G01    |
| IVGM8KLP1G01    |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik     |
| ------ | ------------ |
| A      | Modbus PIN 2 |
| GND    | -            |
| B      | Modbus PIN 1 |

Do poprawnej komunikacji falownika z modemem DIN200 należy podłączyć przewód RJ45 do portu Modbus falownika Felicity. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 2 <-> A (standardowo żyła pomarańczowa) oraz PIN 1 <-> B (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Felicity, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F9rcbOlr9E74TcM1g37OW%2FRS485_function_port_5k-8k.png?alt=media&amp;token=1cafc3a2-edcb-4beb-9300-36aa5bc2195b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Port Modbus do komunikacji z zewnętrznym EMS zaznaczony na czerwono.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCc5KQYtzRD5dGonmID04%2Fimage.png?alt=media&amp;token=06fe234c-fc79-4504-89d3-49895e6e91d0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Schemat pinów przewodu RJ45.</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

SN Modbus: 01\
Szybkość transmisji: 9600\
Wybierz „Główny”.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWvP4e04usrK9OTYM1ZM8%2Fimage.png?alt=media&amp;token=9de648cd-184a-4019-972d-cbe60dd9e687" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# IVGM5K-8KLP2G01-EU

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| IVGM5KLP2G01    |
| IVGM6KLP2G01    |
| IVGM7KLP2G01    |
| IVGM8KLP2G01    |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik     |
| ------ | ------------ |
| A      | Modbus PIN 2 |
| GND    | -            |
| B      | Modbus PIN 1 |

Do poprawnej komunikacji falownika z modemem DIN200 należy podłączyć przewód RJ45 do portu Modbus falownika Felicity. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 2 <-> A (standardowo żyła pomarańczowa) oraz PIN 1 <-> B (standardowo żyła biało-pomarańczowa). Poniżej znajduje się rysunek z dokumentacji technicznej dla konkretnego modelu falownika Felicity, przedstawiający porty RJ45.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F9rcbOlr9E74TcM1g37OW%2FRS485_function_port_5k-8k.png?alt=media&amp;token=1cafc3a2-edcb-4beb-9300-36aa5bc2195b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Port Modbus do komunikacji z zewnętrznym EMS zaznaczony na czerwono.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fpxy7afBgia7HH6Ea6VPT%2Fimage.png?alt=media&amp;token=6bd882dc-4fc3-4aa4-9a3b-ff6d84f859fa" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Port Modbus do komunikacji z zewnętrznym EMS zaznaczony na czerwono</p>

### Konfiguracja inwertera

Przejdź do „Ekran główny” >> „Ustawienia systemu” >> „Funkcje zaawansowane”.

SN Modbus: 01\
Szybkość transmisji: 9600\
Wybierz „Główny”.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2Xoi5WDvykKPoIReohmm%2Fimage.png?alt=media&amp;token=727ea388-8c59-4e06-ab15-848e4e2044d0" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Foxess

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Foxess H3</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FGhzpFMW6qGTO9hZZd521%2Ffoxess_H3.png?alt=media&amp;token=ffe79486-0d09-4fd4-b6f7-dc500dea4b05">foxess_H3.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-foxess/foxess-h3">Foxess H3</a></td></tr><tr><td>Foxess H3 Pro</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fbpn0AuxSmBmiheh0ZCq6%2FH3_pro.png?alt=media&amp;token=e1b6f459-e40e-4aa6-af14-7fca2b2a280b">H3_pro.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-foxess/foxess-h3-pro">Foxess H3 Pro</a></td></tr><tr><td>Foxess P3</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FooZRhoWOX9yVzT8mOUYp%2FP3-sh.png?alt=media&amp;token=0cb2ea13-8d89-4a40-ac92-d3fc26eb0b3b">P3-sh.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-foxess/foxess-p3">Foxess P3</a></td></tr><tr><td>Foxess P3 Pro</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtgvovRSkDyhfqg9KGYAq%2FP3-PRO-1501-1.png?alt=media&amp;token=bc1b4cae-62bc-419a-b337-c64c4a44fcbd">P3-PRO-1501-1.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-foxess/foxess-p3-pro">Foxess P3 Pro</a></td></tr></tbody></table>


# Foxess H3

### Lista Obsługiwanych urządzeń

| Model falownika |
| --------------- |
| H3-5.0-E        |
| H3-6.0-E        |
| H3-8.0-E        |
| H3-10.0-E       |
| H3-12.0-E       |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik     |
| ------ | ------------ |
| A      | PIN 1 RS485A |
| GND    | -            |
| B      | PIN 2 RS485B |

Do podłączenia falownika z modemem DIN200 należy użyć przewodu typu skrętka. Wynika to z małego rozmiaru pinów wtyczki w falowniku Foxess H3. Wejście A modemu należy podłączyć żyłą skrętki do PIN 1 (RS485A), natomiast wejście B żyłą skrętki do PIN 2 (RS485B). Poniżej znajduje się rysunek z opisem pinów wtyczki falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FLQK746fgq1Fp5eigj1i6%2Fimage.png?alt=media&amp;token=015e38c1-c08a-4318-a30f-af1e417832f7" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat wtyczki falownika do komunikacji poprzez interfejs RS485 wraz z opisami pinów.</p>

<div data-with-frame="true"><figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmvszH9UeVevjJan99Nx5%2FIMG-20251126-WA0014.jpg?alt=media&amp;token=6fcac1a9-f2ff-43ae-bea3-09f110122635" alt="" width="375"><figcaption></figcaption></figure></div>

<p align="center">Rysunek 2. Podłączenie żył skrętki z wtyczką falownika. Żyła niebieska: PIN 1 (RS485A). Żyła biało-niebieska: PIN 2 (RS485B).</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FOuoQTIxeibnvepOXeunZ%2FIMG-20251126-WA0010.jpg?alt=media&amp;token=acbe2dda-9f37-4720-b2c3-2579702e1bdb" alt="" width="375"><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Podłączenie przewodów skrętki z wtyczką modemu DIN200. Wejście A: żyła niebieska. Wejście B: żyła biało-niebieska.</p>

## Konfiguracja falownika

Falownik na porcie RS485 domyślnie ma ustawiony baudrate 9600. Za pomocą panelu na falowniku można zmienić adres RS485. Z menu głównego na panelu LCD, za pomocą strzałek, wchodzimy w zakładkę **Setting** i klikamy :white\_check\_mark: -> **Communication** :white\_check\_mark: -> **RS485** :white\_check\_mark: -> **Device ID**. Domyślnie powinna być ustawiona wartość `247`. Jeśli nie, za pomocą strzałek góra/dół ustawiamy `247` i klikamy :white\_check\_mark:.

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Foxess H3 Pro

### Lista Obsługiwanych urządzeń

| Model falownia |
| -------------- |
| H3-Pro-15.0    |
| H3-Pro-20.0    |
| H3-Pro-24.9    |
| H3-Pro-25.0    |
| H3-Pro-29.9    |
| H3-Pro-30.0    |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik          |
| ------ | ----------------- |
| A      | PIN 17 EMS RS485A |
| GND    | -                 |
| B      | PIN 18 EMS RS485B |

Do podłączenia falownika z modemem DIN200 należy użyć przewodu typu skrętka. Wynika to z małego rozmiaru pinów wtyczki w falowniku Foxess H3 Pro. Wejście A modemu należy podłączyć żyłą skrętki do PIN 17 (EMS RS485A), natomiast wejście B żyłą skrętki do PIN 18 (EMS RS485B). Poniżej znajduje się rysunek z opisami pinów wtyczki falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHQpmEfWAizsGJH5t4fri%2Fimage.png?alt=media&amp;token=2b5dc913-d1d1-489b-9ea2-8bd237bb7842" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat 20-pinowej wtyczki wraz z opisem pinów falownika Foxess H3 Pro.</p>

## Konfiguracja falownika

Falownik na porcie RS485 domyślnie ma ustawiony baudrate 9600. Za pomocą panelu na falowniku można zmienić adres RS485. Z menu głównego na panelu LCD, za pomocą strzałek, wchodzimy w zakładkę **Setting** i klikamy :white\_check\_mark: -> **Communication** :white\_check\_mark: -> **RS485** :white\_check\_mark: -> **Device ID**. Domyślnie powinna być ustawiona wartość `247`. Jeśli nie, za pomocą strzałek góra/dół ustawiamy `247` i klikamy :white\_check\_mark:.

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Foxess P3

### Lista Obsługiwanych urządzeń

| Model falownika |
| --------------- |
| P3-5.0-SH       |
| P3-6.0-SH       |
| P3-8.0-SH       |
| P3-10.0-SH      |
| P3-12.0-SH      |
| P3-15.0-SH      |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik            |
| ------- | ------------------- |
| A       | PORT COM - EMS 485A |
| GND     | -                   |
| B       | PORT COM - EMS 485B |

Port COM obejmuje głównie EMS485, Meter485, WIFI485, port Estop, dwa porty wyjściowe przekaźnika, dwa porty równoległe oraz przełącznik dwupozycyjny, napięcie +12 V oraz odpowiadające mu sygnały wyjściowe przekaźnika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fs0H2zDfkZhKpotbDWYau%2Fimage.png?alt=media&amp;token=794737cd-60d1-424e-891b-abf017b131ac" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Rysunek portu COM w falowniku foxess P3</p>

<p align="center"></p>

Do poprawnej komunikacji falownika z modemem DIN200 potrzebny jest przewód dwużyłowy. Żyłę 1 podpinamy do portu COM -> **EMS485A** ,a drugi koniec żyły podpinamy **do wejścia A** modemu DIN200. Żyłę 2 podpinamy do tportu COM -> **EMS485B**,a drugi koniec żyły podpinamy **do** **wejścia B** modemu DIN200.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FBzsgk2abX8LSRRZQXgDq%2F9b99ce63-4b35-498a-a0d9-7b85b88e5e28.jpg?alt=media&amp;token=88a459fc-7032-4315-866e-333a62cc5d17" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Sposób podłączenia przewodów komunikacyjnych EMS do portu COM w falowniku.</p>

## Konfiguracja falownika

Falownik na porcie RS485 domyślnie ma ustawiony baudrate 9600. Za pomocą panelu na falowniku można zmienić adres RS485. Z menu głównego na panelu LCD, za pomocą strzałek, wchodzimy w zakładkę **Setting** i klikamy :white\_check\_mark: -> **Communication** :white\_check\_mark: -> **RS485** :white\_check\_mark: -> **Device ID**. Domyślnie powinna być ustawiona wartość `247`. Jeśli nie, za pomocą strzałek góra/dół ustawiamy `247` i klikamy :white\_check\_mark:.

Następnie w tej samej zakładce (**RS485**) należy przejść do **Protocol** i wybrać **PROT-F**, a następnie zatwierdzić :white\_check\_mark:.

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Foxess P3 Pro

### Lista Obsługiwanych urządzeń

| Model falownika |
| --------------- |
| P3-Pro-15.0     |
| P3-Pro-20.0     |
| P3-Pro-25.0     |
| P3-Pro-30.0     |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik          |
| ------ | ----------------- |
| A      | PIN 17 EMS RS485A |
| GND    | -                 |
| B      | PIN 18 EMS RS485B |

Do podłączenia falownika z modemem DIN200 należy użyć przewodu typu skrętka. Wynika to z małego rozmiaru pinów wtyczki w falowniku Foxess P3 Pro. Wejście A modemu należy podłączyć żyłą skrętki do PIN 17 (EMS RS485A), natomiast wejście B żyłą skrętki do PIN 18 (EMS RS485B). Poniżej znajduje się rysunek z opisami pinów wtyczki falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHQpmEfWAizsGJH5t4fri%2Fimage.png?alt=media&amp;token=2b5dc913-d1d1-489b-9ea2-8bd237bb7842" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat 20-pinowej wtyczki wraz z opisem pinów falownika Foxess P3 Pro.</p>

## Konfiguracja falownika

Falownik na porcie RS485 domyślnie ma ustawiony baudrate 9600. Za pomocą panelu na falowniku można zmienić adres RS485. Z menu głównego na panelu LCD, za pomocą strzałek, wchodzimy w zakładkę **Setting** i klikamy :white\_check\_mark: -> **Communication** :white\_check\_mark: -> **RS485** :white\_check\_mark: -> **Device ID**. Domyślnie powinna być ustawiona wartość `247`. Jeśli nie, za pomocą strzałek góra/dół ustawiamy `247` i klikamy :white\_check\_mark:.

Następnie w tej samej zakładce (**RS485**) należy przejść do **Protocol** i wybrać **PROT-F**, a następnie zatwierdzić :white\_check\_mark:.

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Fronius

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Primo GEN24 Plus</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0gjRs6Q32X4XMHXeJytG%2Ffronius-symo-gen24-80-plus.png?alt=media&amp;token=7690147f-f9dc-4675-b19d-3b16011a5c16">fronius-symo-gen24-80-plus.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-fronius/primo-gen24-plus">Primo GEN24 Plus</a></td></tr><tr><td>Symo GEN24 Plus</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0gjRs6Q32X4XMHXeJytG%2Ffronius-symo-gen24-80-plus.png?alt=media&amp;token=7690147f-f9dc-4675-b19d-3b16011a5c16">fronius-symo-gen24-80-plus.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-fronius/symo-gen24-plus">Symo GEN24 Plus</a></td></tr></tbody></table>


# Primo GEN24 Plus

{% hint style="warning" %}
Sterowanie falownikem Fronius Primo GEN24PLUS jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych urządzeń

| Model falownika         |
| ----------------------- |
| Primo GEN24 Plus 3kW    |
| Primo GEN24 Plus 3.6 kW |
| Primo GEN24 Plus 4 kW   |
| Primo GEN24 Plus 4.6 kW |
| Primo GEN24 Plus 5 kW   |
| Primo GEN24 Plus 6 kW   |

### Sposób podłączenia

#### Komunikacja Modbus RTU

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik    |
| ------- | ----------- |
| A       | M1+ lub M0+ |
| GND     | -           |
| B       | M1- lub M0- |

Do podłączenia Modemu DIN200 z falownikiem Primo Fronius GEN24 Plus potrzebny jest przewód skrętka. Wybieramy żyłę biało-pomarańczową i podłączamy do wejścia A na modemie DIN200, drugi koniec do wejścia M1+ złączki Modbus na inwerterze. Dugi przewód pomarańczowy podłączamy do wjeścia B DIN200 a drugi koniec do do wejścia M1- złączki Modbus na inwerterze.

**UWAGA:** Jeśli Smart Meter jest już podłączony do falownika poprzez piny M1+ i M1- podłączamy żyłę biało pomarańczowa do wejścia M0+, a żyłę pomarańczową do wejścia M0-.

Dodatkowo podłączamy wejście GND, żyłą brązową z wejściem GND na złączce Modbus falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FqiYqoGjJJwsT18aNsl98%2Fimage.png?alt=media&amp;token=dbef8831-2ce1-4af4-b5d6-fafa092a5276" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Schemat podglądowy połączenia skrętki z złączką modbus na falowniku.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FG3hWc8GkuOrymqXiJAXW%2Ffronius_po%C5%82%C4%85czenia_din.png?alt=media&amp;token=8755aa55-270f-47ec-8cfc-d8e9c283473a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Schemat podglądowy podłączenia modemu DIN200 z falownikiem Fronius.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxK28DWa9rwHtmh6NHldU%2Fskr%C4%99tkia.png?alt=media&amp;token=002820d6-6414-4e47-a8cb-ace12b18b077" alt="" width="375"><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Przewód skrętka do podłączenia falownika z modemem.</p>

#### Komunikacja Modbus TCP

| DIN 200 | Konwerter | Falownik                 |
| ------- | --------- | ------------------------ |
| A       | 485A      | Port LAN1 - Przewód RJ45 |
| GND     | -         |                          |
| B       | 485B      | Port LAN1 - Przewód RJ45 |

Jeśli Piny Modbus M0+/M1+ oraz M0-/M1- są już zajęte musimy podłączyć DIN200 poprzez konwerter Modbus RTU na Modbus TCP. Poniżej przykład podłączenia modemu z konwerterem Waveshare RS485 to ETH.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpVKOYUC1RefRSKKhqEHb%2Fdin_konwerter.png?alt=media&amp;token=278485ad-8fd4-4af9-b6c9-cebf690059ff" alt="" width="281"><figcaption></figcaption></figure>

<p align="center">Rysunek 3 Modem DIN200 podłączony do konwertera RS485.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkAemaEmeoZXMM3MEAOdZ%2FZrzut%20ekranu%202026-03-17%20143116.png?alt=media&amp;token=f34994c5-23ea-4e00-9be2-bccda502fcf7" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 4 Podłączenie przewodu RJ45 konwertera do portu LAN1.</p>

Należy również skonfigurować konwerter RS485, poniżej znajduje się prawidłowa konfiguracja konwertera Waveshare do komunikacji z falownikiem. Najważniejsze parametry są zaznaczone na czerwono na obrazku gdzie:

1. Dest. IP/Domain - IP falownika fronius (adres **Datamanager**).

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHFlbWrHzaPGSBk3DaiRV%2FZrzut%20ekranu%202026-03-17%20134251.png?alt=media&amp;token=c7ecb48f-594b-4909-8d60-8522caacd6ff" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5 Poprawna konfiguracja konwertera waveshare.</p>

### Konfiguracja falownika pod Modbus RTU

Dodatkowo należy włączyć komunikację poprzez protokół Modbus RTU oraz możliwość zarządzania falownikiem poprzez Modbus RTU. Musimy być połączeni do tej samej sieci, bądź podsieci co falownik Fronius. Ewentualnie podpinamy przewód ethernet do portu **LAN1** na falowniku Fronius razem z podpiętym laptopem do przewodu.

W przeglądarce internetowej na komputerze w sieci lokalnej otwieramy stronę Datamanagera (jego Webserver), pod adresem np. **`http://192.168.1.3`**, przechodzimy do menu **Settings** (1) i wybieramy zakładkę **MODBUS** (2), ustawiamy również parametry **Control priorities** zgodnie z obrazkiem poniżej:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhqrpOIRlwQQnypW35bpB%2FZrzut%20ekranu%202026-03-17%20110222.png?alt=media&amp;token=6c33bc54-b155-4fda-9def-504ff62af4e1" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 6 Zakładka ustawień Modbus z widoku przeglądarki internetowej.</p>

Nastepnie zaznaczamy kółko obok opcji **rtu (3)**, i ustawiamy następujące parametry:

**3a** - baudrate, szybkość transmisji ustawiamy na **9600.**

**3b** - parity, parzystość bitów ustawiamy na **no.**

**3c** - String controll adress offset, adres inwertera ustawiamy **101.**

**3d** - Sunspec model type, float, wyświetlanie danych jako float zostawiamy puste.

**3e** - Sunspec model type ,int + SF wyswietlanie danych jako intiger z scaling factor **zaznaczamy pole**.

**3f** - nie dotyczy zostawiamy puste.

**3g** - Inverter control via Modbus, umożliwienie kontroli falownika poprzez protokół Modbus **zaznaczamy pole**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxcDbmtOaP2MgDXe85ifZ%2FZrzut%20ekranu%202026-03-17%20110542.png?alt=media&amp;token=bf211192-6527-448a-8076-0532891f7ee8" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 7 Ustawienie paramterów komunikacji Modbus RTU.</p>

Do zatwierdzenia zmian należy nacisnąć przycisk **zatwierdź (5)** z znajdujący się nad parametrami Data export via Modbus.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fm42544FlN9auniEwCb8m%2FZrzut%20ekranu%202026-03-17%20111954.png?alt=media&amp;token=d7e022b4-18fa-4a58-9a24-d0b67791dfa2" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 8 Ikona zatwierdź w Datamanager.</p>

### Konfiguracja falownika pod Modbus TCP

Dodatkowo należy włączyć komunikację poprzez protokół Modbus TCP oraz możliwość zarządzania falownikiem poprzez Modbus TCP. Musimy być połączeni do tej samej sieci, bądź podsieci co falownik Fronius. Ewentualnie podpinamy przewód ethernet do portu **LAN1** na falowniku Fronius razem z podpiętym laptopem do przewodu.

W przeglądarce internetowej na komputerze w sieci lokalnej otwieramy stronę Datamanagera (jego Webserver), pod adresem np. **`http://192.168.1.3`**, przechodzimy do menu **Settings** (1) i wybieramy zakładkę **MODBUS** (2), ustawiamy również parametry **Control priorities** zgodnie z obrazkiem poniżej:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhqrpOIRlwQQnypW35bpB%2FZrzut%20ekranu%202026-03-17%20110222.png?alt=media&amp;token=6c33bc54-b155-4fda-9def-504ff62af4e1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 9 Zakładka ustawień Modbus z widoku przeglądarki internetowej.</p>

Nastepnie zaznaczamy kółko obok opcji **tcp (2)**, i ustawiamy następujące parametry:

2a - Modbus port, port do komunikacji Modbus TCP z konwerterem ustawiamy **502**

2b - String controll adress offset, adres inwertera ustawiamy **101**

2c - Sunspec Model Type, typ danych "float" wysyłanych w ramce Modbus TCP zostawiamy puste.

2d - Sunspec Model Type, typ danych "int + SF" wysyłanych w ramce Modbus TCP **zaznaczamy pole**.

2e - nie dotyczy zostawiamy puste.

2f - Inverter control via Modbus, umożliwienie kontroli poprzez zewnętrzny modem **zaznaczamy pole**.

2g - Restrict the control, w przypadku zaznaczenia tego pola możemy ustawić IP urządzeń które są uprzywilejowane do komunikacji z falownikiem, parametr opcjonalny.

2h - IP adress, adress IP który chcemy ustawić do komunikacji z falownikiem.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FiqDPppS2JPpboWE3dcgM%2Ffronius_tcp_konfig.png?alt=media&amp;token=d1e87238-d927-4680-bff4-b59d69c337cc" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 10 Ustawienie paramterów Modbus TCP.</p>

Do zatwierdzenia zmian należy nacisnąć przycisk **zatwierdź (5)** z znajdujący się nad parametrami Data export via Modbus.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpbP0lz6pAMAoon8Q2oc4%2Fimage.png?alt=media&amp;token=e82614f9-e9ad-4227-befe-de19d246ff93" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 11 Ikona zatwierdź w Datamanager.</p>


# Symo GEN24 Plus

{% hint style="warning" %}
Sterowanie falownikem Fronius Symo GEN24PLUS jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych urządzeń

| Model falownika        |
| ---------------------- |
| Symo GEN24 Plus 3kW    |
| Primo GEN24 Plus 4 kW  |
| Primo GEN24 Plus 5 kW  |
| Primo GEN24 Plus 6 kW  |
| Primo GEN24 Plus 8 kW  |
| Primo GEN24 Plus 12 kW |

### Sposób podłączenia

#### Komunikacja Modbus RTU

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik    |
| ------- | ----------- |
| A       | M1+ lub M0+ |
| GND     | -           |
| B       | M1- lub M0- |

Do podłączenia Modemu DIN200 z falownikiem Symo Fronius GEN24 Plus potrzebny jest przewód skrętka. Wybieramy żyłę biało-pomarańczową i podłączamy do wejścia A na modemie DIN200, drugi koniec do wejścia M1+ złączki Modbus na inwerterze. Dugi przewód pomarańczowy podłączamy do wjeścia B DIN200 a drugi koniec do do wejścia M1- złączki Modbus na inwerterze.

**UWAGA:** Jeśli Smart Meter jest już podłączony do falownika poprzez piny M1+ i M1- podłączamy żyłę biało pomarańczowa do wejścia M0+, a żyłę pomarańczową do wejścia M0-.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FqiYqoGjJJwsT18aNsl98%2Fimage.png?alt=media&amp;token=dbef8831-2ce1-4af4-b5d6-fafa092a5276" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Schemat podglądowy połączenia skrętki z złączką modbus na falowniku.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F65fN9vBmaVATgP7sdXQW%2Ffronius_po%C5%82%C4%85czenia_din.png?alt=media&amp;token=b3854dbe-6e64-4762-a68c-cf1a84c5cf53" alt="" width="430"><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Schemat podglądowy podłączenia modemu DIN200 z falownikiem Fronius.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxK28DWa9rwHtmh6NHldU%2Fskr%C4%99tkia.png?alt=media&amp;token=002820d6-6414-4e47-a8cb-ace12b18b077" alt="" width="375"><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Przewód skrętka do podłączenia falownika z modemem.</p>

#### Komunikacja Modbus TCP

| DIN 200 | Konwerter | Falownik                 |
| ------- | --------- | ------------------------ |
| A       | 485A      | Port LAN1 - Przewód RJ45 |
| GND     | -         |                          |
| B       | 485B      | Port LAN1 - Przewód RJ45 |

Jeśli Piny Modbus M0+/M1+ oraz M0-/M1- są już zajęte musimy podłączyć DIN200 poprzez konwerter Modbus RTU na Modbus TCP. Poniżej przykład podłączenia modemu z konwerterem Waveshare RS485 to ETH.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpVKOYUC1RefRSKKhqEHb%2Fdin_konwerter.png?alt=media&amp;token=278485ad-8fd4-4af9-b6c9-cebf690059ff" alt="" width="281"><figcaption></figcaption></figure>

<p align="center">Rysunek 3 Modem DIN200 podłączony do konwertera RS485.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkAemaEmeoZXMM3MEAOdZ%2FZrzut%20ekranu%202026-03-17%20143116.png?alt=media&amp;token=f34994c5-23ea-4e00-9be2-bccda502fcf7" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 4 Podłączenie przewodu RJ45 konwertera do portu LAN1.</p>

Należy również skonfigurować konwerter RS485, poniżej znajduje się prawidłowa konfiguracja konwertera Waveshare do komunikacji z falownikiem. Najważniejsze parametry są zaznaczone na czerwono na obrazku gdzie:

1. Dest. IP/Domain - IP falownika fronius (adres **Datamanager**).

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FHFlbWrHzaPGSBk3DaiRV%2FZrzut%20ekranu%202026-03-17%20134251.png?alt=media&amp;token=c7ecb48f-594b-4909-8d60-8522caacd6ff" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5 Poprawna konfiguracja konwertera Waveshare.</p>

### Konfiguracja falownika pod Modbus RTU

Dodatkowo należy włączyć komunikację poprzez protokół Modbus RTU oraz możliwość zarządzania falownikiem poprzez Modbus RTU. Musimy być połączeni do tej samej sieci, bądź podsieci co falownik Fronius. Ewentualnie podpinamy przewód ethernet do portu **LAN1** na falowniku Fronius razem z podpiętym laptopem do przewodu.

W przeglądarce internetowej na komputerze w sieci lokalnej otwieramy stronę Datamanagera (jego Webserver), pod adresem np. **`http://192.168.1.3`**, przechodzimy do menu **Settings** (1) i wybieramy zakładkę **MODBUS** (2), ustawiamy również parametry **Control priorities** zgodnie z obrazkiem poniżej:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhqrpOIRlwQQnypW35bpB%2FZrzut%20ekranu%202026-03-17%20110222.png?alt=media&amp;token=6c33bc54-b155-4fda-9def-504ff62af4e1" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 6 Zakładka ustawień Modbus z widoku przeglądarki internetowej.</p>

Nastepnie zaznaczamy kółko obok opcji **rtu (3)**, i ustawiamy następujące parametry:

**3a** - baudrate, szybkość transmisji ustawiamy na **9600.**

**3b** - parity, parzystość bitów ustawiamy na **no.**

**3c** - String controll adress offset, adres inwertera ustawiamy **101.**

**3d** - Sunspec model type, float, wyświetlanie danych jako float zostawiamy puste.

**3e** - Sunspec model type ,int + SF wyswietlanie danych jako intiger z scaling factor **zaznaczamy pole**.

**3f** - nie dotyczy zostawiamy puste.

**3g** - Inverter control via Modbus, umożliwienie kontroli falownika poprzez protokół Modbus **zaznaczamy pole**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxcDbmtOaP2MgDXe85ifZ%2FZrzut%20ekranu%202026-03-17%20110542.png?alt=media&amp;token=bf211192-6527-448a-8076-0532891f7ee8" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 7 Ustawienie paramterów komunikacji Modbus RTU.</p>

Do zatwierdzenia zmian należy nacisnąć przycisk **zatwierdź (5)** z znajdujący się nad parametrami Data export via Modbus.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fm42544FlN9auniEwCb8m%2FZrzut%20ekranu%202026-03-17%20111954.png?alt=media&amp;token=d7e022b4-18fa-4a58-9a24-d0b67791dfa2" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 8 Ikona zatwierdź w Datamanager.</p>

### Konfiguracja falownika pod Modbus TCP

Dodatkowo należy włączyć komunikację poprzez protokół Modbus TCP oraz możliwość zarządzania falownikiem poprzez Modbus TCP. Musimy być połączeni do tej samej sieci, bądź podsieci co falownik Fronius. Ewentualnie podpinamy przewód ethernet do portu **LAN1** na falowniku Fronius razem z podpiętym laptopem do przewodu.

W przeglądarce internetowej na komputerze w sieci lokalnej otwieramy stronę Datamanagera (jego Webserver), pod adresem np. **`http://192.168.1.3`**, przechodzimy do menu **Settings** (1) i wybieramy zakładkę **MODBUS** (2), ustawiamy również parametry **Control priorities** zgodnie z obrazkiem poniżej:

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhqrpOIRlwQQnypW35bpB%2FZrzut%20ekranu%202026-03-17%20110222.png?alt=media&amp;token=6c33bc54-b155-4fda-9def-504ff62af4e1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 9 Zakładka ustawień Modbus z widoku przeglądarki internetowej.</p>

Nastepnie zaznaczamy kółko obok opcji **tcp (2)**, i ustawiamy następujące parametry:

2a - Modbus port, port do komunikacji Modbus TCP z konwerterem ustawiamy **502**

2b - String controll adress offset, adres inwertera ustawiamy **101**

2c - Sunspec Model Type, typ danych "float" wysyłanych w ramce Modbus TCP zostawiamy puste.

2d - Sunspec Model Type, typ danych "int + SF" wysyłanych w ramce Modbus TCP **zaznaczamy pole**.

2e - nie dotyczy zostawiamy puste.

2f - Inverter control via Modbus, umożliwienie kontroli poprzez zewnętrzny modem **zaznaczamy pole**.

2g - Restrict the control, w przypadku zaznaczenia tego pola możemy ustawić IP urządzeń które są uprzywilejowane do komunikacji z falownikiem, parametr opcjonalny.

2h - IP adress, adress IP który chcemy ustawić do komunikacji z falownikiem.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FiqDPppS2JPpboWE3dcgM%2Ffronius_tcp_konfig.png?alt=media&amp;token=d1e87238-d927-4680-bff4-b59d69c337cc" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 10 Ustawienie paramterów Modbus TCP.</p>

Do zatwierdzenia zmian należy nacisnąć przycisk **zatwierdź (5)** z znajdujący się nad parametrami Data export via Modbus.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpbP0lz6pAMAoon8Q2oc4%2Fimage.png?alt=media&amp;token=e82614f9-e9ad-4227-befe-de19d246ff93" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 11 Ikona zatwierdź w Datamanager.</p>


# Falowniki Goodwe

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Goodwe 5.0-10.0 ET &#x26; ET +</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FZmPanZjPzfsgrVOOAye9%2Fgw_et%2B.png?alt=media&amp;token=2174886a-c412-41f3-bc48-9b81e9190996">gw_et+.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-goodwe/goodwe-5.0-10.0k-kn-kl-et-and-et+">Goodwe 5.0-10.0K/KN/KL ET &amp; ET+</a></td></tr><tr><td>Goodwe GW 6.0-15.0 kW ET 2.0</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkLKLYpdo3YDPcLKOprUM%2FGW_ET2.0.png?alt=media&amp;token=73e8d0ac-257c-4565-926e-4c09056b4690">GW_ET2.0.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-goodwe/goodwe-gw-6.0-15.0-kw-et-2.0">Goodwe GW 6.0-15.0 kW ET 2.0</a></td></tr><tr><td>Goodwe ET 12-30kW</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F8WdQc3tTH8Vr8NTj1PUN%2Fgw_20kET.png?alt=media&amp;token=206c8612-906a-494f-8a56-d727416d1f1f">gw_20kET.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-goodwe/goodwe-et-12-30kw">Goodwe ET 12-30kW</a></td></tr><tr><td>Goodwe ESA GW5K-29.999K ETA-G20</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6rP6qjkPUyK9HDRyXhWV%2FESA_Series_falowni.png?alt=media&amp;token=7f19da11-daad-46e0-90bb-70e85294166f">ESA_Series_falowni.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-goodwe/goodwe-esa-gw5k-29.999k-eta-g20">Goodwe ESA GW5K-29.999K ETA-G20</a></td></tr></tbody></table>


# Goodwe 5.0-10.0K/KN/KL ET & ET+

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| GW5KL-ET        |
| GW6KL-ET        |
| GW8KL-ET        |
| GW10KL-ET       |
| GW5K-ET & ET+   |
| GW6K-ET & ET+   |
| GW8K-ET & ET+   |
| GW10K-ET & ET+  |
| GW5KN-ET        |
| GW6.5KN-ET      |
| GW8KN-ET        |
| GW10KN-ET       |
| GW5K-ET         |
| GW6.5K-ET       |
| GW8K-ET         |
| GW10K-ET        |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                    |
| ------ | --------------------------- |
| A      | COM Port -> PIN 1 RS485\_A1 |
| GND    | -                           |
| B      | COM Port -> PIN 2 RS485\_B1 |

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtnBsdh1PIftFdUmIE4A6%2FRS485_opis%20pin%C3%B3w.png?alt=media&amp;token=75e9b386-6fe4-446c-a233-8239257c816a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis pinów portu COM falownika Goodwe.</p>

Do poprawnej komunikacji między falownikiem a modemem DIN200 potrzebny jest przewód dwużyłowy. Pierwszą żyłę przewodu należy podłączyć do pinu 1 portu komunikacyjnego COM falownika. Drugi koniec tej żyły podłączamy do wejścia A złączki DIN200. Drugą żyłę przewodu podłączamy do pinu 2 portu komunikacyjnego COM falownika. Drugi koniec podłączamy do wejścia B złączki modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Ffw0dcjimRoaIvLHwJFDo%2Fgoodwe_res485_polaczenie.png?alt=media&amp;token=dc07c1c8-44f7-4f9c-9d09-e2275a878e15" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Sposób podłączenia przewodu dwużyłowego z portem COM do prawidłowej komunikacji falownik &#x3C;-> DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FSlrK9TjfrGdtrhFOSHFy%2Flokalizacja_portu_rs485.png?alt=media&amp;token=8a4a53af-6204-4fa4-8b8e-208ae6a5e438" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat podglądowy wtyczki 18-pinowej portu COM i jej lokalizacja na falowniku.</p>

## Konfiguracja inwertera

Użytkownik musi sprawdzić w falowniku Goodwe parametry komunikacji RS485. Można to zrobić w aplikacji Solargo (GoodWe). Po zalogowaniu i skonfigurowaniu falownika, na stronie głównej wchodzimy w **Ustawienia -> Communication settings -> RS485**. Sprawdzamy baudrate falownika i adres Modbus. Domyślnie: **baudrate 9600** oraz **adres 247**. Jeśli parametry są inne, należy ustawić je na domyślne.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPprMe5k1lzHrfhdG32zO%2Fkonfiguracja_rs485.png?alt=media&amp;token=583cd508-1d45-4ff4-b33c-3657348edad4" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Goodwe GW 6.0-15.0 kW ET 2.0

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| GW6000-ET-20    |
| GW8000-ET-20    |
| GW10K-ET-20     |
| GW12K-ET-20     |
| GW15K-ET-20     |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                    |
| ------ | --------------------------- |
| A      | PAR-1 RS485\_A (PIN 1 RJ45) |
| GND    | -                           |
| B      | PAR-1 RS485\_B (PIN 2 RJ45) |

W falowniku Goodwe GW 2.0 należy podłączyć przewód RJ45 do portu komunikacyjnego PAR1. Drugi koniec przewodu należy podłączyć do modemu DIN200. Należy podłączyć wyłącznie PIN 1 RJ45 do złącza A (standardowo żyła biało-pomarańczowa) oraz PIN 2 RJ45 (standardowo żyła pomarańczowa) do złącza B modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxEtYYSNlZqR79u7GLbtf%2Fport_PAR1_etG2_0.png?alt=media&amp;token=6787eba0-0415-4d50-b15d-e116d868257b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat podglądowy portu komunikacyjnego PAR-1 i jego lokalizacja na falowniku.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Przewód RJ45 z zaznaczonymi pinami i kolorystyką.</p>

## Konfiguracja inwertera

Użytkownik musi sprawdzić w falowniku Goodwe parametry komunikacji RS485. Można to zrobić w aplikacji Solargo (GoodWe). Po zalogowaniu i skonfigurowaniu falownika, na stronie głównej aplikacji wchodzimy w **Ustawienia -> Communication settings -> RS485**. Sprawdzamy baudrate falownika i adres Modbus. Domyślnie: **baudrate 9600** oraz **adres 247**. Jeśli parametry są inne, należy ustawić je na domyślne.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPprMe5k1lzHrfhdG32zO%2Fkonfiguracja_rs485.png?alt=media&amp;token=583cd508-1d45-4ff4-b33c-3657348edad4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Konfiguracja parametrów Modbus do prawidłowej komunikacji z DIN200.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Goodwe ET 12-30kW

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| GW12KL-ET       |
| GW18KL-ET       |
| GW15K-ET        |
| GW20K-ET        |
| GW25K-ET        |
| GW29.9k-ET      |
| GW30K-ET        |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                |
| ------ | ----------------------- |
| A      | PIN 1 EMS/PAR RS485\_A2 |
| GND    | -                       |
| B      | PIN 2 EMS/PAR RS485\_B2 |

Do podłączenia modemu DIN200 z falownikiem należy wykorzystać port COM2, znajdujący się w dolnej części falownika. Złączka RJ45 EMS/PAR pokazana na rysunku poniżej odpowiada za komunikację z zewnętrznym systemem EMS. Do portu należy wpiąć przewód RJ45. Należy wykorzystać żyłę biało-pomarańczową, aby podłączyć wejście A na złączce modemu DIN200. Żyłę pomarańczową podłączamy do wejścia B modemu DIN200.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWRA3YchTnpDxZtA9VHSa%2FET_15-30KW-rs485.png?alt=media&amp;token=4c2c7519-6df1-410a-987d-c1cf2ba852d2" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat podglądowy portu COM2 i podłączenie falownika poprzez żyły RJ45 z zewnętrznym EMS do prawidłowej komunikacji.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Przewód RJ45 z zaznaczonymi pinami i kolorystyką.</p>

## Konfiguracja inwertera

Użytkownik musi sprawdzić w falowniku Goodwe parametry komunikacji RS485. Można to zrobić w aplikacji Solargo (GoodWe). Po zalogowaniu i skonfigurowaniu falownika, na stronie głównej aplikacji wchodzimy w **Ustawienia -> Communication settings -> RS485**. Sprawdzamy baudrate falownika i adres Modbus. Domyślnie: **baudrate 9600** oraz **adres 247**. Jeśli parametry są inne, należy ustawić je na domyślne.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPprMe5k1lzHrfhdG32zO%2Fkonfiguracja_rs485.png?alt=media&amp;token=583cd508-1d45-4ff4-b33c-3657348edad4" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Goodwe ESA GW5K-29.999K ETA-G20

## Lista obsługiwanych urządzeń

| Model falownika   |
| ----------------- |
| GW5K ETA-G20      |
| GW6K ETA-G20      |
| GW8K ETA-G20      |
| GW10K ETA-G20     |
| GW12K ETA-G20     |
| GW15K ETA-G20     |
| GW20K ETA-G20     |
| GW29.999K ETA-G20 |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 247     |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik          |
| ------ | ----------------- |
| A      | PIN 1 EMS RS485A1 |
| GND    | -                 |
| B      | PIN 2 EMS RS485B1 |

Do podłączenia modemu DIN200 z falownikiem należy wykorzystać port COM. Dwupinowa złączka EMS pokazana na rysunku poniżej odpowiada za komunikację z zewnętrznym systemem EMS. Do portu należy wpiąć przewód z dwiema żyłami najlepiej posłuży sie do tego przewód typu skrętka. Należy wykorzystać żyłę biało-pomarańczową, aby podłączyć wejście A na złączce modemu DIN200. Żyłę pomarańczową podłączamy do wejścia B modemu DIN200. Analogicznie żyłę biało-pomarańczową do PIN 1 EMS, a żyłę pomarańczową do PIN 2 EMS.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FLB5lE9njMWXp4scovmMd%2FESA_po%C5%82%C4%85czenie_EMS_RS485.png?alt=media&amp;token=b086079d-9901-41a7-a583-3660dc583f9e" alt=""><figcaption></figcaption></figure>

Rysunek 1 Schemat podłaczenia zewnętrznego EMS z portem EMS falownika Goodwe ESA.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FdK8GNFZhzhg4i9188KAw%2FESA_port_descriptipn.png?alt=media&amp;token=e62072c7-0e6b-4451-83f9-bd78d22027bf" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Opis portu EMS falownika goodwe ESA z dokumentacji technicznej.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FFpfD9rAbIYrtTE689LVi%2FESA_po%C5%82%C4%85czenie_EMS.png?alt=media&amp;token=036f3d72-f81d-4222-884d-3e333b6f18cb" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3 Sposób podłaczenia zewnętrznego EMS z pozostałymi przewodami falownika Goodwe ESA.</p>

Użytkownik musi sprawdzić w falowniku Goodwe parametry komunikacji RS485. Można to zrobić w aplikacji Solargo (GoodWe). Po zalogowaniu i skonfigurowaniu falownika, na stronie głównej aplikacji wchodzimy w **Ustawienia -> Communication settings -> RS485**. Sprawdzamy baudrate falownika i adres Modbus. Domyślnie: **baudrate 9600** oraz **adres 247**. Jeśli parametry są inne, należy ustawić je na domyślne.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPprMe5k1lzHrfhdG32zO%2Fkonfiguracja_rs485.png?alt=media&amp;token=583cd508-1d45-4ff4-b33c-3657348edad4" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Growatt

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Growatt WIT 4-15K-HU</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FnxxR1bZYk5vq2RdTmBo3%2Fgrowatt-wit-15k-xhu-hybrid-inverter.png?alt=media&amp;token=4f257b64-ac0f-48f5-98d5-b5a473a4abdc">growatt-wit-15k-xhu-hybrid-inverter.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-growatt/growat-wit-4-15k-hu">Growat WIT 4-15K-HU</a></td></tr><tr><td>Growatt MOD TL3-XH</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F43k9mFrjYwIICNDT1cTY%2Fgrowat_mod.png?alt=media&amp;token=e61ca35e-2842-4836-90a5-cae2c6962e17">growat_mod.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-growatt/growat-mod-tl3-xh">Growat MOD TL3-XH</a></td></tr></tbody></table>


# Growat WIT 4-15K-HU

{% hint style="warning" %}
Sterowanie falownikem Growat WIT 4-15K-HU jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| WIT 4K-HU       |
| WIT 5K-HU       |
| WIT 6K-HU       |
| WIT 8K-HU       |
| WIT 10K-HU      |
| WIT 12K-HU      |
| WIT 15K-HU      |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik          |
| ------- | ----------------- |
| A       | PIN 8 - RS485\_3A |
| GND     | -                 |
| B       | PIN 7 - RS485\_3B |

Do poprawnej komunikacji falownika z modemem DIN200 należy podłączyć przewód RJ45 do portu RS485\_1 falownika Growatt. Piny do komunikacji z modemem są zaznaczone na obrazku poniżej czerwoną ramką. Drugi koniec przewodu RJ45 należy podłączyć do modemu DIN200: PIN 8 (falownik) -> wejście A modemu (standardowo żyła brązowa) oraz PIN 7 (falownik) -> wejście B modemu (standardowo żyła biało-brązowa). Poniżej znajduje się rysunek z dokumentacji technicznej falownika Growat, przedstawiający port komunikacyjny.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmbwXuMwutNJQvolGUaKl%2Fgrowat_rs485.png?alt=media&amp;token=caea08ac-aca7-4955-89b1-3106fe6cbcf8" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Opis pinów portu RS485 falownika Growatt.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FuxS9jMJoaT76YxrVZaQU%2FWhatsApp%20Image%202026-03-03%20at%2010.34.51.jpeg?alt=media&amp;token=f57c6035-11e3-4229-b9a8-385bcfd461f6" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Port RS485_1 służący do komunikacji z modemem DIN200 zaznaczony czerwonym kwadratem.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3 Schemat pinów przewodu RJ45.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Growat MOD TL3-XH

{% hint style="warning" %}
Sterowanie falownikem Growat MOD TL3-XH jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| MOD 3000TL3-XH  |
| MOD 4000TL3-XH  |
| MOD 5000TL3-XH  |
| MOD 6000TL3-XH  |
| MOD 7000TL3-XH  |
| MOD 8000TL3-XH  |
| MOD 9000TL3-XH  |
| MOD 10000TL3-XH |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik        |
| ------ | --------------- |
| A      | PIN 3 - RS485A1 |
| GND    | -               |
| B      | PIN 4 - RS485B1 |

Do podłączenia falownika z modemem DIN200 potrzebny jest przewód dwużyłowy. Na obrazku poniżej przedstawiono sposób podłączenia przewodów portu komunikacyjnego RS485 z złączką falownika. PIN 3 ma podłączony przewód zielono-żółty, ten sam przewód na drugim końcu podłączamy z wejściem A na modemie. Przewód niebieski podłączony jest z pinem 4 falownika. Ten sam przewód na drugim końcu podłączamy z wejściem B modemu DIN200.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCPTIZAbMDhJXYXF8xbt1%2FSYS_COM_Connector_Wiring_1.png?alt=media&amp;token=510545b1-5fae-46c0-8652-06826a5a6226" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Sposób podłączenia przewodu dwużyłowego z wtyczką falownika.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fq1X1JK3avre3KwWPw8X9%2FZrzut%20ekranu%202026-03-11%20105332.png?alt=media&amp;token=051b94ce-31fe-4aee-bb9f-56bb96f61c19" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Schemat złączki i opis pinów portu RS485 falownika Growat MOD.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Hinen

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>H12000H-EU</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F6owo7TuRpxQ9QzYcY3KC%2FhinenH1200h-eu.png?alt=media&amp;token=e2f141de-93f0-4009-8c6e-9598c3ebb4b9">hinenH1200h-eu.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-hinen/h12000h-eu">H12000H-EU</a></td></tr></tbody></table>


# H12000H-EU

### Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| H5000H-EU       |
| H6000H-EU       |
| H8000H-EU       |
| H10000H-EU      |
| H12000H-EU      |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik       |
| ------- | -------------- |
| A       | PIN 2 RS485\_A |
| GND     | -              |
| B       | PIN 4 RS485\_B |

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FU9R7FKFolGSd2zGS2iis%2Fimage.png?alt=media&amp;token=f026ba2a-68a4-4006-af41-594a937ce53a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Opis pinów portu komunikacyjnego falownika.</p>

Do podłączenia falownika z modemem DIN200 potrzebny jest przewód dwużyłowy. Na obrazku powyżej przedstawiono piny portu komunikacyjnego RS485 z złączką falownika. PIN 2 musi zostać podłączony do wejścia A modemu DIN200. PIN 4 musi zostać podłączony do wejścia B modemu.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Ffcyi4PW9FXZGWerfOC6m%2Fimage.png?alt=media&amp;token=03de97ee-3042-4ee5-b77b-1daf0e665063" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Sposób podłączenia przewodów z złączem COM falownika Hinen.</p>


# Falowniki Hoymiles

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>HIT-5L-20L-G3</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkMF3lH6Q7eK57GVDxpBk%2Fhit-10l-g3.png?alt=media&amp;token=655bb7a8-b829-4012-96ab-d0e5b659f4bc">hit-10l-g3.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-hoymiles/hit-5l-20l-g3">HIT-5L-20L-G3</a></td></tr></tbody></table>


# HIT-5L-20L-G3

### Lista obsługiwanych modeli

| Model falownika |
| --------------- |
| HIT-5L-G3       |
| HIT-6L-G3       |
| HIT-8L-G3       |
| HIT-10L-G3      |
| HIT-12L-G3      |
| HIT-15L-G3      |
| HIT-17L-G3      |
| HIT-20L-G3      |

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 115200  |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik   |
| ------ | ---------- |
| A      | RS485\_2 + |
| GND    | -          |
| B      | RS485\_2 - |

Do podłączenia modemu DIN200 z falownikiem Hoymiles HIT należy użyć przewodu dwużyłowego.

### Podłączenie przewodu komunikacyjnego

Wejście A na modemie łączymy za pomocą jednej żyły przewodu z wejściem RS485\_2 + na falowniku, a  wejście B na modemie za pomocą drugiej żyły z RS485\_2 -.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FhBpscJEOT4dkbzp68X3V%2Fport_485_2.png?alt=media&amp;token=1d8eefbf-56c9-4ece-b575-d96c895299fa" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Schemat i umiejscowienie złącza komunikacyjnego RS485_2.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FkhVw0qXHYuho0XKbtAex%2Fimage.png?alt=media&amp;token=7146eadc-2278-47a4-a7d3-acab2fa26433" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Opis pinów portu COM2 z dokumentacji technicznej falownika Hoymiles HIT.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Huawei

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>SUN2000-(3KTL-10KTL)-M1</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FALFxCBbOjXW0e3gDZ8ai%2Fhuawei_SUN2000_3-10ktl-m1.png?alt=media&amp;token=95d10dbd-4db2-4deb-987b-ee4e56de23c9">huawei_SUN2000_3-10ktl-m1.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-huawei/sun2000-3ktl-10ktl-m1">SUN2000-(3KTL-10KTL)-M1</a></td></tr></tbody></table>


# SUN2000-(3KTL-10KTL)-M1

{% hint style="warning" %}
Sterowanie falownikem Huawei SUN2000-(3KTL-10KTL)-M1 jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

### Lista obsługiwanych modeli

| Model falownika    |
| ------------------ |
| SUN2000-3KTL-M1    |
| SUN2000-4KTL-M1    |
| SUN2000-5KTL-M1    |
| SUN2000-6KTL-M1    |
| SUN2000-8KTL-M1    |
| SUN2000-10KTL-BEM1 |
| SUN2000-10KTL-M1   |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                |
| ------ | ----------------------- |
| A      | RS485A1-1 lub RS485A1-2 |
| GND    | -                       |
| B      | RS485B1-1 lub RS485B1-2 |

Do podłączenia modemu DIN200 z falownikiem Huawei SUN2000 należy użyć przewodu typu skrętka. Poniżej obrazek przedstawiający sposób podłączenia przewodu z portem COM falownika.

Przewód biało-pomarańczowy łączymy z wejściem A na modemie, a przewód pomarańczowy z wejściem B na modemie.

Przewód PE na poniższym obrazku jest opcjonalny, nie jest wymagany do podłączenia z modemem.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FyRTr9txrRDpCrNqwNp4J%2Fstyk%20RS485%20huawei%20SUN2000-3ktl-10ktl-m1.png?alt=media&amp;token=2ded3bb9-4b6b-4bd6-bdfe-0c8becddf232" alt=""><figcaption></figcaption></figure>

Rysunek 1 Umiejscowienie portów RS485A1-1, RS485B1-1 oraz RS485A1-2, RS485B1-2

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FZlJ83JO2THdSSrqRTfuh%2Fimage.png?alt=media&amp;token=bd0e471a-36a3-44bc-9c02-d15c688f65c9" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Przykład podłączenia przewodu sygnałowego z portem COM.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Must

<table data-view="cards"><thead><tr><th></th><th data-hidden data-type="content-ref"></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>PH1100 EU</td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-must/ph1100-eu">PH1100 EU</a></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FmY9nisPjgFD4EtHyBETu%2FPH1100EU.png?alt=media&amp;token=a667b35d-1b37-4e3f-b393-cc9b57c48925">PH1100EU.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-must/ph1100-eu">PH1100 EU</a></td></tr><tr><td>PH3648-PRO</td><td></td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0ETPTS9M9sGL1GElzJdg%2Fmust_1_faza.png?alt=media&amp;token=e9704730-1a78-4932-bcbd-c8dafc0a8ebd">must_1_faza.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-must/ph3648-pro">PH3648-PRO</a></td></tr></tbody></table>


# PH1100 EU

### Lista Obsługiwanych urządzeń

| Model falownika |
| --------------- |
| PH11-5.0KL3-EU  |
| PH11-6.0KL3-EU  |
| PH11-8.0KL3-EU  |
| PH11-10.0KL3-EU |
| PH11-12.0KL3-EU |
| PH11-13.0KL3-EU |
| PH11-14.0KL3-EU |
| PH11-15.0KL3-EU |
| PH11-16.0KL3-EU |

{% embed url="<https://youtu.be/L-Pg6a9h38E>" %}

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}

### Sposób podłączenia

Sposób podłączenia zależy od wersji płyty głównej na falowniku. Należy zdjąć dolną część obudowy chroniąca złącza elektryczne falownika. Na płycie głównej zaraz za taśmą wyświetlacza widnieje nadruk z wersją.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2DmoIIShuPrLwWD2TJFu%2Fimage.png?alt=media&amp;token=85396c64-9e83-41ad-8949-e5ba4c5b9311" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Obudowa falownika MUST z zdjętą obudową.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FX0y4stcjZ8dgyS3P8BhR%2Fimage.png?alt=media&amp;token=72ededde-37c7-4508-8ad5-9a4c938d2611" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Umiejscowienie nadruku z informacją płyty głównej falownika.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fe3erqFZITktkRz9lKOkp%2Fimage.png?alt=media&amp;token=e196e78a-17ab-451e-9a31-c165ce33c6be" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Alternatywne wersje płyty głównej falownika.</p>

**Jeżeli wersja płyty głównej to V1.3 lub V1.4 poniżej podane są instrukcje podłączenia. Jeżeli wersja płyty głównej to V1.2 w dalszej wersji dokumentu opisano sposób podłączenia modemu DIN 200 z falownikiem.**

### Wersja płyty V1.3 i V1.4

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 19200   |
| slave ID | 4       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik    |
| ------- | ----------- |
| A       | RJ-45 PIN 7 |
| GND     | -           |
| B       | RJ-45 PIN 8 |

Przygotowujemy przewód RJ-45. Sprawdzamy kolor żył skrętki i podłączamy żyłę 7 do wejścia A modemu (standardowy kolor biało-brązowy), natomiast żyłę 8 do wejścia B (standardowo kolor brązowy). Zestaw, czyli modem z podłączoną do wtyczki skrętką podłączamy do portu Mod BUS na płycie głównej falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Schemat pinów przewodu RJ45.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FJWcKmADgPBBqdRG7R9qs%2Fimage.png?alt=media&amp;token=cb567e13-2e2e-4afd-892e-30a0c90abfe5" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 5. Podłączony modem DIN200 z przewodem RJ-45.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FR3A05bPr2zqvbQz64Y29%2Fimage.png?alt=media&amp;token=87bcb3ef-edca-4352-8df4-3b6841b497c2" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 6. Podłączenie przewodu RJ-45 do portu Mod BUS.</p>

**Na koniec należy sprawdzić ustawienia w zakładce Basic setting na stronie 2/2**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FC3PkpZOrBybFYR2QqVy6%2Fimage.png?alt=media&amp;token=a640648f-3ad0-4b46-9b8c-d49e96ad5944" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 7 Parametry komunikacji modbus.</p>

### Wersja płyty V1.2

#### Parametry Modbus

* baudrate 19200
* slave ID: 4
* format: 8n1

| DIN200 | Falownik                 |
| ------ | ------------------------ |
| A      | Przejściówka RS485 PIN 2 |
| GND    | -                        |
| B      | Przejściówka RS485 PIN 1 |

Najpierw trzeba podłączyć falownik i magazyn energii za pomocą przejściówki RS485 na złącze śrubowe.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FooVVEglJhuK9PuI5GL4D%2Fimage.png?alt=media&amp;token=8986dd04-dd77-4e91-83ee-abc79bf678ad" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 8. Schemat pinów na złączu śrubowym.</p>

Następnie należy sprawdzić kolor żył w przewodzie komunikacyjnym między falownikiem i magazynem energii. Przewód jest dostarczony w zestawie. Odnajdujemy żyły 4 i 5 jak na rysunku poniżej i odcinamy wtyczkę z jednej strony.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fvv72Jd6jIyPTnKamKjzZ%2Fimage.png?alt=media&amp;token=73c8e127-0ce0-4d3f-b099-d718dc947976" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 9. Piny skrętki przewodu bateria-falownik.</p>

Należy poodłączyć żyłę 4 i 5 na przewodzie komunikacyjnym z pinami 5 i 4 na złączu śrubowym. Należy zarobić tulejki na końcówkach przewodu.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FdL3RxXkSSpeE2936LUk1%2Fimage.png?alt=media&amp;token=c744e7c6-e1c3-4970-a5c8-e0ad4cbc321b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 10. Schemat podłączenia żył skrętki z przejściówką RS485.</p>

Przechodzimy do podłączenia modemu DIN200 z falownikiem MUST. Do tego potrzebna jest również przejściówka z RS485 na złącze śrubowe oraz dodatkowe dwa przewody.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F9FdLYonTANnBoYPxppwO%2Fimage.png?alt=media&amp;token=8f34d12b-f679-46b4-92c7-0fe6c21399d2" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 11. Schemat pinów odpowiadających za komunikację EMS - falownik.</p>

Łączymy wejście A w modemie z pinem 2 na złączu śrubowym, wejście B modemu z pinem 1 na złączu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FSUFa7kRSA8DSBskqkNLN%2Fimage.png?alt=media&amp;token=249ad3a0-62e5-46bd-ac90-a902e4ad50c6" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 12. Podłączenie Modemu DIN200 z przejściówką RS485.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FN2lzSVApDck8OsaqMTlG%2Fimage.png?alt=media&amp;token=5b11324c-a17d-4d2c-a60e-d57eba38c41a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 13. Finalne podłączenie Modemu, przewodu komunikacyjnego baterii z przejściówką RS485.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F4na24T6PB6qByKhuC7BP%2Fimage.png?alt=media&amp;token=4834b5d7-c2ba-43ee-bdf3-9948ec46a779" alt="" width="539"><figcaption></figcaption></figure>

<p align="center">Rysunek 14. Podłączenie przejściówki RS485 z złączem śrubowym do falownika, podpinamy do portu BMS.</p>

**Na koniec należy sprawdzić ustawienia w zakładce Basic setting na stronie 2/2**

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FC3PkpZOrBybFYR2QqVy6%2Fimage.png?alt=media&amp;token=a640648f-3ad0-4b46-9b8c-d49e96ad5944" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 15. Parametry komunikacji modbus.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# PH3648-PRO

### Lista obsługiwanych urządeń

| Model falownika |
| --------------- |
| PH11-3648PRO    |

### Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 19200   |
| slave ID | 4       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik    |
| ------ | ----------- |
| A      | RJ-45 PIN 8 |
| GND    |             |
| B      | RJ-45 PIN 7 |

Przygotowujemy dodatkowy przewód RJ-45, sprawdzamy kolor żył w przewodzie (w standardowej skrętce są to kolory 7- biało-brązowy i 8 - brązowy), odnajdujemy żyły 7 i 8 (zapamiętujemy kolory) jak na rysunku poniżej, oraz odcinamy wtyczkę z jednej strony.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FKhDx7jB1ThOjUdkHIRhf%2Fimage.png?alt=media&amp;token=448008e4-f395-439b-8da1-55990042dca8" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 16 Przygotowany przewód RJ45 do podłączenia z falownikiem.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F1f4DpGz4cCTyuGCfdcHZ%2Fimage.png?alt=media&amp;token=b0a55760-bff9-4b89-b17f-dbed4414adab" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 17 Schemat podłączenia żyły przewodu RJ45 z modemem DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FlAWTzzm4aPH185K8WpQl%2Fimage.png?alt=media&amp;token=fd053b0f-d876-43fb-9b1e-5b85cb72d3c7" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 19 Podłączenie przewodu RJ45 modemu komunikacyjnego z wejściem Pararell COM B na falowniku.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Solax

<table data-column-title-hidden data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-type="content-ref"></th><th data-hidden data-card-target data-type="content-ref"></th><th data-hidden></th></tr></thead><tbody><tr><td>Solax X3-NEO-LV</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPN777rWlLJZI5u8nxCCy%2Fobraz_solax-neo.png?alt=media&amp;token=a2720563-1130-4259-b045-818721eeb160">obraz_solax-neo.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solax/solax-x3-neo-lv">Solax X3-NEO-LV</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solax/solax-x3-neo-lv">Solax X3-NEO-LV</a></td><td></td></tr><tr><td>Solax X3 Hybrid G4</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FfCAcPqSFhzOs7yHgkZ36%2FSolax_x3_g4_hybrid.png?alt=media&amp;token=2cd9ca86-cc88-42c1-adb3-c567ca0c1f3e">Solax_x3_g4_hybrid.png</a></td><td></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solax/solax-x3-hybrid-g4">Solax X3 Hybrid G4</a></td><td></td></tr><tr><td>Solax Aelio</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FTxiLJRnDRNKztLHTEwJQ%2FSolaX_ESS-AELIO_P50B100_940x.png?alt=media&amp;token=4bf46cde-979b-41af-886c-304a4c3477d5">SolaX_ESS-AELIO_P50B100_940x.png</a></td><td></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solax/solax-aelio">Solax Aelio</a></td><td></td></tr></tbody></table>


# Solax X3-NEO-LV

## Lista obsługiwanych urządzeń

| Model falownika       |
| --------------------- |
| Solax X3-NEO-LV 5 kW  |
| Solax X3-NEO-LV 8 kW  |
| Solax X3-NEO-LV 10 kW |
| Solax X3-NEO-LV 12 kW |
| Solax X3-NEO-LV 15 kW |
| Solax X3-NEO-LV 20 kW |

{% hint style="warning" %}
**Uwaga! W celu zapewnienia poprawnej współpracy SolaX Neo z systemem Zeronest konieczna jest aktualizacja inwertera do najnowszej dostępnej wersji oprogramowania.**
{% endhint %}

{% hint style="warning" %}
**Uwaga! Starsze wersje falowników Solax X3-NEO-LV  o numerach seryjnych zaczynących się od 10U0F0(xxx), nie realizują pomiarów na porcie GEN. Aby umożliwić pomiar mocy i energii, należy podłączyć zewnętrzny podlicznik na port GEN.**

**Falowniki, których numery seryjne 10U0F1(xxx) posiadają już wbudowaną taką funkcję i nie wymagają zewnętrznych urządzeń pomiarowych.**
{% endhint %}

### Sposób podłączenia:

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 115200  |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN 200 | Falownik Solax X3-NEO-LV                            |
| ------- | --------------------------------------------------- |
| A       | COM 7 - PIN 8 RJ45 (standardowo żyła brązowa)       |
| GND     | -                                                   |
| B       | COM 7 - PIN 7 RJ45 (standardowo żyła brązowo-biała) |
|         |                                                     |

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0utRc1KpqsceDxeKeJ92%2Fuser_manual_pod%C5%82%C4%85czenie_dina_do_com7.png?alt=media&amp;token=436569a0-356e-4141-9f89-71de193f581d" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 1. Opis pinów portów COM 7 i COM 8 do komunikacji z urządzeniem master RS-485.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FZbYwKm4bNf0gzLiXcG7F%2FPort_com_7_solax_neo.png?alt=media&amp;token=a9faaca4-a08e-46fd-b802-79c3ae1f8bf2" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 2. Porty szeregowe falownika Solax X3 NEO-LV z zaznaczonym portem COM 7 kolorem czerwonym.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fx7Xm6EN4nYoGa3cQytwS%2FPORT_7_opis_pin%C3%B3w_rj45_dokumentacja_solax.png?alt=media&amp;token=9f0189f7-2702-47a4-82c8-09b1f2c4a5ce" alt="" width="201"><figcaption></figcaption></figure>

<p align="center">Rys. 3. Opis pinów portu COM 7 od 1 do 8 falownika Solax X3-NEO-LV.</p>

Przykładowe podłączenie modemu DIN 200 z falownikiem można zobaczyć na poniższym obrazku. Żyła brązowo-biała przewodu RJ45 jest podłączona do pinu B modemu DIN200, natomiast żyła brązowa jest podłączona do pinu A. Przewód ze złączką RJ45 wpinamy bezpośrednio do portu COM 7 falownika.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F8EEBdUotQ7uztYxXy4D2%2Fdin200_solax_neo_2.png?alt=media&amp;token=9905a29f-9781-4c65-938e-0c83fbb6acee" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fp9RsQpJZ81z7rAGAC8zV%2FWhatsApp%20Image%202026-02-24%20at%2010.26.26.jpeg?alt=media&amp;token=32bd8eb1-8439-4df3-a191-2393d91d687b" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 4. Umiejscowienie portu COM7.</p>

{% hint style="warning" %}
**W przypadku klientów korzystających z taryf dynamicznych podczas uruchamiania instalacji należy skonfigurować na inwerterze tryb "Parallel" i wybrać "Single" zgodnie z poniższą instrukcją.**
{% endhint %}

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FLTH9bzYmx53waZfo74CB%2Fimage.png?alt=media&amp;token=df59c27a-d370-43f3-9494-c06a1b1e19e7" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 5. Ustawienie parametru "Parallel" na "Single" (domyślne hasło: 2014).</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Solax X3 Hybrid G4

## Lista obsługiwanych urządzeń

| Model falownika         |
| ----------------------- |
| SOLAX G4-X3-Hybrid-5.0  |
| SOLAX G4-X3-Hybrid-6.0  |
| SOLAX G4-X3-Hybrid-8.0  |
| SOLAX G4-X3-Hybrid-10.0 |
| SOLAX G4-X3-Hybrid-12.0 |
| SOLAX G4-X3-Hybrid-15.0 |

### Sposób podłączenia:

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 19200   |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik              |
| ------ | --------------------- |
| A      | Port COM - PIN 4 RJ45 |
| GND    | -                     |
| B      | Port COM - PIN 5 RJ45 |

Podłącz przewód RJ45 do portu COM falownika Solax X3 G4. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz PIN 4 RJ45 (standardowo żyła niebieska skrętki) do złącza A oraz PIN 5 RJ45 (standardowo żyła biało-niebieska skrętki) do złącza B modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FZRWo2HMjYYNOCN2kESww%2FZrzut%20ekranu%202026-02-24%20115218.png?alt=media&amp;token=bed76e3c-e9d5-481f-8e28-1ae3f19c4944" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Widok złączek i portów falownika Solax X3 Hybrid G4.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Przewód RJ45 z zaznaczonymi pinami i kolorystyką.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Solax Aelio

### Lista obsługiwanych modeli

| Model falownika |
| --------------- |
| X3-AELIO-49.9K  |
| X3-AELIO-50K    |
| X3-AELIO-60K    |

### Sposób podłączenia

#### Parametry Modbus DIN200

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### Połączenie DIN-Konwerter-EMS1000

Do podłączenia i poprawnej komunikacji z falownikiem Solax Aelio potrzebny jest konwerter Modbus RTU na Modbus TCP. W tym przykładzie wykorzystano urządzenie Waveshere RS485 to ETH.

#### Komunikacja Modbus TCP

| DIN 200 | Konwerter | Switch EMS1000                          |
| ------- | --------- | --------------------------------------- |
| A       | 485A      | RJ45 podłączony do switch wewnątrz C\&I |
| GND     | -         |                                         |
| B       | 485B      | RJ45 podłączony do switch wewnątrz C\&I |

Poniżej przykład podłączenia modemu z konwerterem Waveshare RS485 to ETH.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FpVKOYUC1RefRSKKhqEHb%2Fdin_konwerter.png?alt=media&amp;token=278485ad-8fd4-4af9-b6c9-cebf690059ff" alt="" width="281"><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Modem DIN200 podłączony do konwertera RS485.</p>

Należy również skonfigurować konwerter RS485, poniżej znajduje się prawidłowa konfiguracja konwertera Waveshare do komunikacji z falownikiem. Najważniejsze parametry są zaznaczone na czerwono na obrazku gdzie:

1. Dest. IP/Domain - IP EMS1000 (domyślnie 192.168.11.10).

Należy również zapisać ustawienia jako domyślne oraz zrestartować konwerter.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FglrG18fFj6crZLoDcyDc%2Fimage.png?alt=media&amp;token=b5f0d76c-8649-439e-9a92-c73db7332526" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2 Poprawna konfiguracja konwertera Waveshare.</p>

Następnie podłączamy przewód RJ45 do przełącznika wewnątrz C\&I. Jeśli diody LED na porcie ETH zaczęły świecić oznacza to prawidłowe podłączenie i wysyłanie ramek Modbus.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FY8G11wGlsKBObC1gXQwx%2FWhatsApp%20Image%202026-03-17%20at%2012.24.20.jpeg?alt=media&amp;token=1da4536f-6e3e-4605-8e4b-ae435d0cd661" alt="" width="375"><figcaption></figcaption></figure>

<p align="center">Rysunek 3 Podłączenie przewodu RJ45 do portu ETH do przełącznika EMS.</p>

Poprawne połączenie z EMS1000 sygnalizuje dioda "LINK" na konwerterze Waveshare świeci się na niebiesko. Również należy sprawdzić czy w momencie odczytania ramki przez modem DIN200, dioda "ACT" mignie na zielono. Interwał odczytu ramek jest ustawiony domyślnie co minutę.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F5FuQim4HvRKi3O1Yv3ik%2FWhatsApp%20Image%202026-03-17%20at%2012.24.20%20(2).jpeg?alt=media&amp;token=eea0d343-045a-4995-861d-78679d1e49d6" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4  Status diod na konwerterze Waveshare i DIN200.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Sofar Solar

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Sofar HYD 3PH</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FxOM5sa5OrNcKi3FGsv7S%2Fsofar-solar-hyd-6ktl-3ph-hybrid-wechselrichter-3-phasig-smart-meter-inclusive~2.png?alt=media&amp;token=a8cc2483-0bae-41b9-8557-cd93fad1aec6">sofar-solar-hyd-6ktl-3ph-hybrid-wechselrichter-3-phasig-smart-meter-inclusive~2.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sofar-solar/sofar-solar-hyd-3ph">Sofar Solar HYD-3PH</a></td></tr><tr><td>Sofar ESI 5-12K-T1</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FA6PdFmNqBwYbR5ajhZ0X%2FZrzut%20ekranu%202026-07-10%20140625.png?alt=media&amp;token=2251cdb0-e8dc-49c2-a598-631448534cb6">Zrzut ekranu 2026-07-10 140625.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sofar-solar/sofar-solar-esi-5-12k-t1">Sofar Solar ESI 5-12K-T1</a></td></tr></tbody></table>


# Sofar Solar ESI 5-12K-T1

## Lista obsługiwanych urządzeń

| Modele falowników |
| ----------------- |
| Sofar ESI-5K-T1   |
| Sofar ESI-6.5K-T1 |
| Sofar ESI-8K-T1   |
| Sofar ESI-9.9K-T1 |
| Sofar ESI-10K-T1  |
| Sofar ESI-12K-T1  |

## Sposób podłączenia urządzenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik                                                 |
| ------ | -------------------------------------------------------- |
| A      | PIN 1 - port Link0 (standardowo żyła biało-pomarańczowa) |
| GND    | -                                                        |
| B      | PIN 2 - port Link0 (standardowo żyła pomarańczowa)       |

Do poprawnej komunikacji falownika z modemem DIN200 należy **podłączyć przewód RJ45 do portu Link0** inwertera. Drugi koniec przewodu należy podłączyć do modemu **DIN200: PIN 1 <-> A** (standardowo żyła biało-pomarańczowa) oraz **PIN 2 <-> B** (standardowo żyła pomarańczowa). Poniżej znajduje się schematy pochodzące z dokumentacji technicznej serii Solar ESI-5-12K-T1.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FjG8Q8sCBI30urJYd87Iw%2Fimage.png?alt=media&amp;token=48f39a45-8313-4d39-8d0e-c03993151fe8" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 1. Umiejscowienie portów komunikacyjnych (12).</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FdtuABiZMC9tCdu3IO9iZ%2Fimage.png?alt=media&amp;token=c820cfb0-236f-4460-9c61-e38648c46176" alt=""><figcaption></figcaption></figure>

<p align="center">Rys. 2. Umiejscowienie portu komunikacyjnego Link0 oraz schemat pinów wtyczki RJ45.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtVRagym9vVmfw36ar6wG%2Fimage.png?alt=media&amp;token=f813592a-0824-48a9-8291-77f4a996dfa6" alt="" width="563"><figcaption></figcaption></figure>

<p align="center">Rys. 3. Oznaczenie pinów wtyczki RJ45 dla Link0.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Sofar Solar HYD-3PH

## Lista obsługiwanych urządzeń

| Modele falowników   |
| ------------------- |
| Sofar HYD 5KTL-3PH  |
| Sofar HYD 6KTL-3PH  |
| Sofar HYD 8KTL-3PH  |
| Sofar HYD 10KTL-3PH |
| Sofar HYD 15KTL-3PH |
| Sofar HYD 20KTL-3PH |

## Sposób podłączenia urządzenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik         |
| ------ | ---------------- |
| A      | PIN 1 (port COM) |
| GND    | -                |
| B      | PIN 4 (port COM) |

W dokumentacji falownika opisano wszystkie piny komunikacyjne w porcie COM. Poniżej znajduje się fragment tabeli.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fw3V3fRaEcTZHZlJLwAqE%2FZrzut%20ekranu%202026-02-24%20124124.png?alt=media&amp;token=4ea01947-617b-4f24-a1a6-74be25bcee5a" alt=""><figcaption></figcaption></figure>

Jeśli do portu COM są już podłączone inne przewody (np. od peryferiów falownika), instalator musi wykorzystać PIN 1 i PIN 4 do prawidłowej komunikacji falownik -> DIN200.

Do podłączenia modemu DIN200 należy wykorzystać dwa oddzielne przewody. PIN 1 portu COM falownika Sofar musi być podłączony do wejścia A modemu DIN200, natomiast PIN 4 portu COM musi być podłączony do wejścia B modemu. Poniżej znajduje się zdjęcie z dokumentacji falownika Sofar, przedstawiające sposób podłączenia przewodu do pinów portu COM.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fv8CdJ0VEiikPuIsaC9RQ%2Fsofar_com_port_editV2.png?alt=media&amp;token=0a3fc2e2-0e3e-4eed-8ccc-2b14a9480541" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Sposób podłączenia przewodu do złączki komunikacyjnej w porcie COM falownika Sofar.</p>

Falownik ma domyślnie ustawione parametry komunikacji Modbus:

* Baudrate: 9600
* Adres: 1

Można to sprawdzić na panelu falownika, wchodząc w zakładkę **System settings**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FV93QJfzcY6aTE36MuLvz%2Fimage.png?alt=media&amp;token=4169ab25-f069-4db7-82e3-27069574eca7" alt=""><figcaption></figcaption></figure>

Następnie przechodzimy do **Communication Addr**, klikamy **OK** i sprawdzamy **Communication Addr** oraz **Baudrate**. Jeśli **Communication Addr** jest różny od **1**, należy go zmienić za pomocą strzałek i zatwierdzić przyciskiem **OK**. Analogicznie dla parametru **Baudrate** należy ustawić wartość **9600**, aby zapewnić prawidłową komunikację falownika z modemem.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FYfQmcT6WEjm2gOPWDoOB%2Fimage.png?alt=media&amp;token=65d6edd2-d0b5-4e6e-8d70-240b0ef69361" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Solplanet

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>Solplanet ASW H-T2/T3</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fdkoa8JXQHmAJGo9s2i4H%2FFalownik-hybrydowy-3-fazowy-Solplanet-Aiswei-ASW12KH-T3_bez_tla.png?alt=media&amp;token=7017c0c8-7353-4598-9d94-2f7568b28b1a">Falownik-hybrydowy-3-fazowy-Solplanet-Aiswei-ASW12KH-T3_bez_tla.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solplanet/solplanet-asw-h-t2-t3">Solplanet ASW H-T2/T3</a></td></tr><tr><td>Solplanet ASW H-T2/T3 DG</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fdkoa8JXQHmAJGo9s2i4H%2FFalownik-hybrydowy-3-fazowy-Solplanet-Aiswei-ASW12KH-T3_bez_tla.png?alt=media&amp;token=7017c0c8-7353-4598-9d94-2f7568b28b1a">Falownik-hybrydowy-3-fazowy-Solplanet-Aiswei-ASW12KH-T3_bez_tla.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solplanet/solplanet-asw-h-t2-t3-dg">Solplanet ASW H-T2/T3 DG</a></td></tr><tr><td>Solplanet ASW 15-30kW TH</td><td data-object-fit="fill"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F43jpuZjuJnijspV9o5L6%2FASW%2015-30kW%20TH.png?alt=media&amp;token=044c35b2-07e3-4a48-9c81-3240a1721777">ASW 15-30kW TH.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solplanet/solplanet-asw-15-30kw-th">Solplanet ASW 15-30kW TH</a></td></tr></tbody></table>


# Solplanet ASW 15-30kW TH

## Lista obsługiwanych urządzeń

<table data-search="true"><thead><tr><th>Model falownika</th></tr></thead><tbody><tr><td>ASW015K-TH</td></tr><tr><td>ASW020K-TH</td></tr><tr><td>ASW025K-TH</td></tr><tr><td>ASW29.9K-TH</td></tr><tr><td>ASW030K-TH</td></tr></tbody></table>

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 3       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik Solplanet |
| ------ | ------------------ |
| A      | PIN 1 - Third\_485 |
| GND    | -                  |
| B      | PIN 2 - Third\_485 |

Do poprawnej komunikacji inwertera z modemem DIN200 należy podłączyć przewód RJ45 do portu Third\_485 inwertera Solplanet. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 1 -> A (standardowo żyła biało-pomarańczowa) oraz PIN 2 -> B (standardowo żyła pomarańczowa). Poniżej znajdują się schematy z dokumentacji technicznej inwertera Solplanet.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FOHoKWV0nWB1pbuN8H1gn%2Fimage.png?alt=media&amp;token=d9d910d3-fa15-41ff-b672-d4db2038978f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis portów przyłączeniowych.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat pinów przewodu RJ45.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Solplanet ASW H-T2/T3

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| ASW05kH-T2      |
| ASW06kH-T2      |
| ASW08kH-T2      |
| ASW10kH-T2      |
| ASW12kH-T2      |
| ASW08kH-T3      |
| ASW10kH-T3      |
| ASW12kH-T3      |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 3       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik Solplanet |
| ------ | ------------------ |
| A      | PIN 1 - RJ45-3     |
| GND    | -                  |
| B      | PIN 2 - RJ45-3     |

Falowniki Solplanet ASW H-T2/T3 posiadają dwie wersje portów komunikacyjnych. Dla wersji z sześcioma portami RJ45 do poprawnej komunikacji inwertera z modemem DIN200 należy podłączyć przewód RJ45 do portu RJ45-3 inwertera Solplanet. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 1 -> A (standardowo żyła biało-pomarańczowa) oraz PIN 2 -> B (standardowo żyła pomarańczowa). Poniżej znajdują się schematy z dokumentacji technicznej inwertera Solplanet.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F10QB4idQKF4bejGgojzE%2Fimage.png?alt=media&amp;token=6abcd6dc-676e-479a-9a51-48f1e8a98f1f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis portów przyłączeniowych.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FTEwuOizD2fVukIYwXfZq%2FPastedGraphic-1%20(2).png?alt=media&amp;token=6d9e2a99-f152-4d5e-bc1a-c552ca81d475" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat portów oraz opis pinów portu komunikacyjnego RJ45-3.</p>

Dla wersji z pięcioma portami RJ45 do poprawnej komunikacji inwertera z modemem DIN200 należy podłączyć przewód RJ45 do portu RJ45-Monitor inwertera Solplanet. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 1 -> A (standardowo żyła biało-pomarańczowa) oraz PIN 2 -> B (standardowo żyła pomarańczowa). Poniżej znajdują się schematy z dokumentacji technicznej inwertera Solplanet.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FuGmBH3ZOJu9YIDRGuYLm%2Fimage.png?alt=media&amp;token=4d634490-d5cc-4976-a34e-912577ce8036" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FDrGLuFEs297e64b4OHFX%2Fimage.png?alt=media&amp;token=1047c6bb-4d9e-42ab-b404-c39e41838320" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Schemat portów oraz opis pinów portu komunikacyjnego RJ45-Monitor.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 4. Schemat pinów przewodu RJ45.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Solplanet ASW H-T2/T3 DG

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| ASW05kH-T2-DG   |
| ASW06kH-T2-DG   |
| ASW08kH-T2-DG   |
| ASW10kH-T2-DG   |
| ASW12kH-T2-DG   |
| ASW08kH-T3-DG   |
| ASW10kH-T3-DG   |
| ASW12kH-T3-DG   |
| ASW15kH-T3-DG   |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 3       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik Solplanet |
| ------ | ------------------ |
| A      | PIN 1 - RJ45-3     |
| GND    | -                  |
| B      | PIN 2 - RJ45-3     |

Do poprawnej komunikacji inwertera z modemem DIN200 należy podłączyć przewód RJ45 do portu RJ45-3 inwertera Solplanet. Drugi koniec przewodu należy podłączyć do modemu DIN200: PIN 1 -> A (standardowo żyła biało-pomarańczowa) oraz PIN 2 -> B (standardowo żyła pomarańczowa). Poniżej znajdują się schematy z dokumentacji technicznej inwertera Solplanet.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FWXfVJjylaXzZIXK8qsKA%2Fimage.png?alt=media&amp;token=734fc188-6d69-4c0f-8eac-9ea253a0d402" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FMwvT9voPW8TM0I7xPlEF%2Fimage.png?alt=media&amp;token=f9ede8af-f0e6-4ccf-bdb4-a7a2ea4952d5" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Opis portów przyłączeniowych.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2t6oMsFQZMikY1tjcjLZ%2Fimage.png?alt=media&amp;token=00d4f5c2-f629-448b-880f-e3d015eb8a80" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FMLSWrZR6CZ8LNxzB5PNr%2Fimage.png?alt=media&amp;token=69158e33-d302-4360-a497-9485045a243a" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat portów oraz opis pinów portu komunikacyjnego RJ45-3.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FCOyMLPahaXsh3izdqUYl%2FRJ45_color_code.png?alt=media&amp;token=32ea9765-61d3-4464-ad31-6be4f873701f" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat pinów przewodu RJ45.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Falowniki Solis

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>S6-EH1P(3-8)K-L-PLUS</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FNesSJ9s7RYUgOSnm7cfz%2F1749367733901_560cbfa0-ee25-4e0e-ac65-7f45c81a900c.webp?alt=media&amp;token=aff5f9e5-4ccb-4dce-a5a6-1312c7982e5a">1749367733901_560cbfa0-ee25-4e0e-ac65-7f45c81a900c.webp</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solis/s6-eh1p-3-8-k-l-plus">S6-EH1P(3-8)K-L-PLUS</a></td></tr><tr><td>S6-EH3P(5-18) K02-NV-YD-L</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FsxMewGoG8F4wYsEwQEtg%2F1749367871392_13d439b5-6219-4b98-87ab-56548d6738fa.webp?alt=media&amp;token=a7ff947f-2f6c-4ab7-90f0-282dccdd5795">1749367871392_13d439b5-6219-4b98-87ab-56548d6738fa.webp</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solis/s6-eh3p-5-18-k02-nv-yd-l">S6-EH3P(5-18) K02-NV-YD-L</a></td></tr><tr><td>S6-EH3P(3-12)K-H</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FNunKYAKhZQbWRVkbwPNk%2FS6-EH3P10K-H-EU-S6-EH3P(3-10)K-H-EU-2.png?alt=media&amp;token=44fa758c-ea5b-44cc-b956-f3f6a526fcc6">S6-EH3P10K-H-EU-S6-EH3P(3-10)K-H-EU-2.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solis/s6-eh3p-3-12-k-h">S6-EH3P(3-12)K-H</a></td></tr><tr><td>S6-EH3P(15-20)K-H</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FwQV98sE1eiTDZQQwfHN1%2F1749368281576_1848d44e-5884-433a-a3a9-d521701731f7.webp?alt=media&amp;token=21e09407-7cb6-47af-b71d-23b6bd5052cd">1749368281576_1848d44e-5884-433a-a3a9-d521701731f7.webp</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-solis/s6-eh3p-15-20-k-h">S6-EH3P(15-20)K-H</a></td></tr></tbody></table>


# S6-EH3P(15-20)K-H

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| S6-EH3P12K-H    |
| S6-EH3P15K-H    |
| S6-EH3P20K-H    |
| S6-EH3P8K-LV-H  |
| S6-EH3P10K-LV-H |
| S6-EH3P12K-LV-H |

{% hint style="warning" %}
**Uwaga! W celu zapewnienia poprawnej współpracy Solis z systemem Zeronest konieczna jest aktualizacja inwertera do najnowszej dostępnej wersji oprogramowania.**
{% endhint %}

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200                                          | Falownik     |
| ----------------------------------------------- | ------------ |
| A (standardowo żyła biało-pomarańczowa skrętki) | PIN 1 RS485A |
| GND                                             | -            |
| B (standardowo żyła pomarańczowa skrętki)       | PIN 2 RS485B |

Podłącz przewód RJ45 do portu COM falownika Solis S6-EH3P(15-20)K-H. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz **PIN 2 RJ45 (standardowo żyła pomarańczowa skrętki) do złącza B** oraz **PIN 1 RJ45 (standardowo żyła biało-pomarańczowa** **skrętki) do złącza A** modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgkWovYn6ZunmbqtbW9Rt%2Fprzew%C3%B3d_rj45.png?alt=media&amp;token=a839b87f-e56f-443a-9d22-dd57163cf748" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Przykład przewodu RJ45 z zarobioną końcówką do podłączenia modemu DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FppvgdrBRa9zmWya17R3h%2Fimage.png?alt=media&amp;token=859f788a-08fd-4d44-9d67-69970e38dbb1" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FlCNlfXjuvcCsTTAVMSBk%2Fimage.png?alt=media&amp;token=3e1e15cd-97b7-4253-8208-b9d9e412047b" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat położenia złączek falownika Solis.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FAoiDHZPUG9fJqGfomgT6%2Fimage.png?alt=media&amp;token=eb0715d8-95c5-48cb-9892-1a40abcaea3f" alt="" width="228"><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Opis pinów złączki RS485.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# S6-EH3P(5-18) K02-NV-YD-L

## Lista obsługiwanych urządzeń

| Model falownika      |
| -------------------- |
| S6-EH3P5K02-NV-YD-L  |
| S6-EH3P6K02-NV-YD-L  |
| S6-EH3P8K02-NV-YD-L  |
| S6-EH3P10K02-NV-YD-L |
| S6-EH3P12K02-NV-YD-L |
| S6-EH3P15K02-NV-YD-L |
| S6-EH3P18K02-NV-YD-L |
| S6-EH3P7K02-LV-YD-L  |
| S6-EH3P8K02-LV-YD-L  |
| S6-EH3P9K02-LV-YD-L  |
| S6-EH3P10K02-LV-YD-L |

{% hint style="warning" %}
**Uwaga! W celu zapewnienia poprawnej współpracy Solis z systemem Zeronest konieczna jest aktualizacja inwertera do najnowszej dostępnej wersji oprogramowania.**
{% endhint %}

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200                                       | Falownik     |
| -------------------------------------------- | ------------ |
| A (standardowo żyła biało-niebieska skrętki) | PIN 5 RS485A |
| GND                                          | -            |
| B (standardowo żyła niebieska skrętki)       | PIN 4 RS485B |

Podłącz przewód RJ45 do portu COM falownika Solis S6-EH3P(5-18) K02-NV-YD-L. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz **PIN 4 RJ45 (standardowo żyła niebieska skrętki) do złącza B** oraz **PIN 5 RJ45 (standardowo żyła biało-niebieska skrętki) do złącza A** modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgkWovYn6ZunmbqtbW9Rt%2Fprzew%C3%B3d_rj45.png?alt=media&amp;token=a839b87f-e56f-443a-9d22-dd57163cf748" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Przykład przewodu RJ45 z zarobioną końcówką do podłączenia modemu DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FMVAt5T3pcayuSL4fqKnO%2Fimage.png?alt=media&amp;token=5c71502f-b854-4f9a-a9f2-85d23a070e48" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F25CRybFsIuAkSPAui2IQ%2Fimage.png?alt=media&amp;token=afb92914-2c6b-40d1-9e8d-6d62eeadd762" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat położenia złączek falownika Solis.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPFtMrKBS94Cdch8V64Ha%2FRS485_A_B_z%C5%82%C4%85czka_przewody.png?alt=media&amp;token=8626d5aa-ae12-42e7-a66f-15df6ea86eb1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Opis pinów złączki RS485.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# S6-EH1P(3-8)K-L-PLUS

## Lista obsługiwanych urządzeń

| Model falownika    |
| ------------------ |
| S6-EH1P3K-L-PLUS   |
| S6-EH1P3.6K-L-PLUS |
| S6-EH1P4.6K-L-PLUS |
| S6-EH1P5K-L-PLUS   |
| S6-EH1P6K-L-PLUS   |
| S6-EH1P8K-L-PLUS   |

{% hint style="warning" %}
**Uwaga! W celu zapewnienia poprawnej współpracy Solis z systemem Zeronest konieczna jest aktualizacja inwertera do najnowszej dostępnej wersji oprogramowania.**
{% endhint %}

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200                                       | Falownik     |
| -------------------------------------------- | ------------ |
| A (standardowo żyła biało-niebieska skrętki) | PIN 5 RS485A |
| GND                                          | -            |
| B  (standardowo żyła niebieska skrętki)      | PIN 4 RS485B |

Podłącz przewód RJ45 do portu RS485 falownika Solis S6-EH1P(3-8)K-L-PLUS. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz **PIN 4 RJ45 (standardowo żyła niebieska skrętki) do złącza B** oraz **PIN 5 RJ45 (standardowo żyła biało-niebieska skrętki) do złącza A** modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgkWovYn6ZunmbqtbW9Rt%2Fprzew%C3%B3d_rj45.png?alt=media&amp;token=a839b87f-e56f-443a-9d22-dd57163cf748" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Przykład przewodu RJ45 z zarobioną końcówką do podłączenia modemu DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtcAMn1DMOivTYsZPkthz%2Fimage.png?alt=media&amp;token=8837c37a-01ab-4be3-9519-b41d3c4c4ee4" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat położenia złączek falownika Solis.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPFtMrKBS94Cdch8V64Ha%2FRS485_A_B_z%C5%82%C4%85czka_przewody.png?alt=media&amp;token=8626d5aa-ae12-42e7-a66f-15df6ea86eb1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Opis pinów złączki RS485.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# S6-EH3P(3-12)K-H

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| S6-EH3P3K-EU    |
| S6-EH3P4K-EU    |
| S6-EH3P5K-EU    |
| S6-EH3P6K-EU    |
| S6-EH3P8K-EU    |
| S6-EH3P10K-EU   |
| S6-EH3P12K-EU   |
| S6-EH3P5K2      |
| S6-EH3P6K2      |
| S6-EH3P8K2      |
| S6-EH3P10K2     |

{% hint style="warning" %}
**Uwaga! W celu zapewnienia poprawnej współpracy Solis z systemem Zeronest konieczna jest aktualizacja inwertera do najnowszej dostępnej wersji oprogramowania.**
{% endhint %}

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200                                       | Falownik     |
| -------------------------------------------- | ------------ |
| A (standardowo żyła biało-niebieska skrętki) | PIN 5 RS485A |
| GND                                          | -            |
| B (standardowo żyła niebieska skrętki)       | PIN 4 RS485B |

Podłącz przewód RJ45 do portu COM falownika Solis S6-EH3P(3-12)K-H. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz **PIN 4 RJ45 (standardowo żyła niebieska skrętki) do złącza B** oraz **PIN 5 RJ45 (standardowo żyła biało-niebieska skrętki) do złącza A** modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgkWovYn6ZunmbqtbW9Rt%2Fprzew%C3%B3d_rj45.png?alt=media&amp;token=a839b87f-e56f-443a-9d22-dd57163cf748" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Przykład przewodu RJ45 z zarobioną końcówką do podłączenia modemu DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F5KdgMLTPa2oPa6Ar9HyE%2Fz%C5%82aczki_rs485_solis.png?alt=media&amp;token=ed41be6e-26a4-4194-9a37-d298deac3cf6" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat położenia złączek falownika Solis.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPFtMrKBS94Cdch8V64Ha%2FRS485_A_B_z%C5%82%C4%85czka_przewody.png?alt=media&amp;token=8626d5aa-ae12-42e7-a66f-15df6ea86eb1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Opis pinów złączki RS485.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# RHI-3P(3-10)K-HVES-5G

{% hint style="warning" %}
zarządzanie falownikem Solis RHI-3P(3-10)K-HVES-5G jest w trakcie przygotowań, w razie dodatkowych pytań skontaktuj się z [nami](/faq/kontakt)
{% endhint %}

## Lista obsługiwanych urządzeń

| Model falownika   |
| ----------------- |
| RHI-3P3K-HVES-5G  |
| RHI-3P4K-HVES-5G  |
| RHI-3P5K-HVES-5G  |
| RHI-3P6K-HVES-5G  |
| RHI-3P8K-HVES-5G  |
| RHI-3P10K-HVES-5G |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik     |
| ------ | ------------ |
| A      | PIN 5 RS485A |
| GND    | -            |
| B      | PIN 4 RS485B |

Podłącz przewód RJ45 do portu RS485 falownika Solis RHI-3P10K-HVES-5G. Drugi koniec przewodu należy podłączyć do modemu DIN200. Podłącz PIN 4 RJ45 (standardowo żyła niebieska skrętki) do złącza B oraz PIN 5 RJ45 (standardowo żyła biało-niebieska skrętki) do złącza A modemu.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FgkWovYn6ZunmbqtbW9Rt%2Fprzew%C3%B3d_rj45.png?alt=media&amp;token=a839b87f-e56f-443a-9d22-dd57163cf748" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1. Przykład przewodu RJ45 z zarobioną końcówką do podłączenia modemu DIN200.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FLRJCnjWfDFVDQWnLtOzy%2FRHI-3P10k_po%C5%82%C4%85czenieRS485.png?alt=media&amp;token=5ccd7212-e1ff-4825-98bc-b5e0c3bdf9e0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 2. Schemat położenia złączek falownika Solis.</p>

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FPFtMrKBS94Cdch8V64Ha%2FRS485_A_B_z%C5%82%C4%85czka_przewody.png?alt=media&amp;token=8626d5aa-ae12-42e7-a66f-15df6ea86eb1" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 3. Opis pinów złączki RS485.</p>


# Falowniki Sungrow

<table data-view="cards"><thead><tr><th></th><th data-hidden data-card-cover data-type="image">Cover image</th><th data-hidden data-card-target data-type="content-ref"></th></tr></thead><tbody><tr><td>SH5.0-10RT</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fsy7qwePjLN6AbcbyKypF%2Fsungrow_inverter.png?alt=media&amp;token=56e5bbe1-f3b0-4109-9c49-0b00837c5f5e">sungrow_inverter.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sungrow/sh5.0-10rt">SH5.0-10RT</a></td></tr><tr><td>SH5.0-10RT-20</td><td data-object-fit="contain"><a href="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2Fsy7qwePjLN6AbcbyKypF%2Fsungrow_inverter.png?alt=media&amp;token=56e5bbe1-f3b0-4109-9c49-0b00837c5f5e">sungrow_inverter.png</a></td><td><a href="/obslugiwane-urzadzenia/falowniki/falowniki-sungrow/sh5.0-10rt-20">SH5.0-10RT-20</a></td></tr></tbody></table>


# SH5.0-10RT

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| SH5.0RT         |
| SH6.0RT         |
| SH8.0RT         |
| SH10RT          |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik |
| ------ | -------- |
| A      | PIN A1   |
| GND    | -        |
| B      | PIN B1   |

Przewód podłączony do PIN A1 należy podłączyć z wejściem A modemu DIN200. Przewód podłączony PIN B1 należy podłączyć z wejściem B modemu DIN200.

Poniżej znajduje się instrukcja podłączenia przewodów komunikacyjnych z Falownikiem Sungrow.&#x20;

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FTi21szbPnPVnBV2yZtOJ%2Finstrukcja%20montazu%20EMS.png?alt=media&amp;token=110b98f1-3541-4cba-b7b4-47ba4c53c578" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1 Instrukcja podłączenia modemu DIN200 z falownikiem Sungrow.</p>

## Konfiguracja inwertera

Użytkownik za pomocą aplikacji producenta Sungrow musi się upewnić czy jest ustawiony prawidłowy adres portu komunikacyjnego na **1.** Można to sprawdzić wchodząc w zakładkę **Ustawienia (Settings) -> Parametry komunikacji (Communication Parameters) -> Parametry portu szeregowego (Serial Port Parameters)**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F0ypeOQGwZWLyzOk4JHx2%2Fimage.png?alt=media&amp;token=4af77886-3085-48f0-a54f-5c4796761b80" alt=""><figcaption></figcaption></figure>

Rysunek 2 Prawidłowe ustawienia komunikacji portu szeregowego z modemem DIN200.

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# SH5.0-10RT-20

## Lista obsługiwanych urządzeń

| Model falownika |
| --------------- |
| SH5.0RT-20      |
| SH6.0RT-20      |
| SH8.0RT-20      |
| SH10RT-20       |

## Sposób podłączenia

#### Parametry Modbus

| Parametr | Wartość |
| -------- | ------- |
| baudrate | 9600    |
| slave ID | 1       |
| format   | 8n1     |

#### RS485

| DIN200 | Falownik |
| ------ | -------- |
| A      | PIN A1   |
| GND    | -        |
| B      | PIN B1   |

Przewód podłączony do PIN A1 należy podłączyć z wejściem A modemu DIN200. Przewód podłączony PIN B1 należy podłączyć z wejściem B modemu DIN200.

Poniżej znajduje się instrukcja podłączenia przewodów komunikacyjnych z Falownikiem Sungrow.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FTi21szbPnPVnBV2yZtOJ%2Finstrukcja%20montazu%20EMS.png?alt=media&amp;token=110b98f1-3541-4cba-b7b4-47ba4c53c578" alt=""><figcaption></figcaption></figure>

<p align="center">Rysunek 1  Instrukcja podłączenia modemu DIN200 z falownikiem Sungrow.</p>

## Konfiguracja inwertera

Użytkownik za pomocą aplikacji producenta Sungrow musi się upewnić czy jest ustawiony prawidłowy adres portu komunikacyjnego na **1.** Można to sprawdzić wchodząc w zakładkę **Ustawienia (Settings) -> Parametry komunikacji (Communication Parameters) -> Parametry portu szeregowego (Serial Port Parameters)**.

<figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F2BAOFiBbyKXfR2Xm5niV%2Fimage.png?alt=media&amp;token=6e7be891-f2f8-4928-8b6e-9af3fcdb56c0" alt=""><figcaption></figcaption></figure>

<p align="center">Rysnek 2 Prawidłowe ustawienia komunikacji portu szeregowego z modemem DIN200.</p>

{% hint style="info" %}
Potrzebujesz wsparcia? Zajrzyj do [najczęściej zadawanych pytań](/faq/najczesciej-zadawane-pytania) lub skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Przekazanie kodu instalacji klientowi

#### **Jak wygenerować kod przekazania instalacji?**

Kod możesz wygenerować bezpośrednio po zakończeniu konfiguracji instalacji. Kliknij przycisk „Wygeneruj kod”:

<div><figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2F3urlJRGud5iypzs9PQ8x%2FDin_krok8.jpg?alt=media&amp;token=6fd3efba-7828-4460-b015-eae3cf8b02ea" alt="" width="199"><figcaption></figcaption></figure> <figure><img src="https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FtNsKgnbvnkyjUPDwnhqR%2FDin_kodInstalacji.jpg?alt=media&amp;token=dfdf11df-e263-43ee-ba22-a098355f5c4b" alt="" width="199"><figcaption></figcaption></figure></div>

Możesz też zrobić to na ekranie szczegółów instalacji oczekującej — klikając pole z kodem prosumenta:

<figure><img src="https://cdn.prod.website-files.com/68e40eade7170072cb3a8049/68e54030adf769c149cd3839_bc5a5cef.png" alt="" width="188"><figcaption></figcaption></figure>

#### **W jaki sposób prosument może założyć swoje konto i przypisać do niego instalację?**

Prosument musi mieć swój adres e-mail oraz zainstalowaną aplikację Zeronest na telefonie. Następnie wystarczy, że zaloguje się przy użyciu swojego adresu e-mail i wybierze przycisk „Importuj konfigurację od instalatora”. Prosument będzie mógł nazwać zaimportowaną instalację i wypełnić ankietę. Po jej wypełnieniu instalacja będzie dostępna na koncie prosumenta.


# Najczęściej zadawane pytania

<details>

<summary>Czy masz dostęp do panelu Zeronest?</summary>

Upewnij się, że masz dostęp do panelu Zeronest. Bez dostępu do panelu Zeronest nie założysz swojej instalcji.

Link do panelu: <https://app.zeronest.energy/auth/login>

W przeciwnym wypadku skontaktuj się z [nami](/faq/kontakt).

</details>

<details>

<summary>Czym jest Zeronest?</summary>

Jesteśmy systemem zarządzania energią, który pomaga obniżać koszty energii poprzez inteligentne sterowanie magazynem energii. Analizujemy taryfy sprzedażowe i dystrybucyjne, profil zużycia, produkcję energii oraz warunki rynkowe, aby wybierać najbardziej opłacalny sposób działania.

</details>

<details>

<summary>Jak działa system Zeronest?</summary>

Wykorzystujemy algorytmy, które na bieżąco analizują zużycie i produkcję energii, stan naładowania magazynu, taryfy energii, ceny rynkowe oraz pogodę. Na tej podstawie automatycznie dobieramy najbardziej opłacalny sposób ładowania i rozładowywania magazynu energii.

</details>

<details>

<summary>Dla kogo jest przeznaczony Zeronest?</summary>

Nasze rozwiązanie kierujemy do prosumentów, firm, instalatorów, agregatorów energii, spółdzielni i klastrów energetycznych oraz jednostek samorządu terytorialnego.

</details>

<details>

<summary>Jakie korzyści daje korzystanie z Zeronest?</summary>

Pomagamy zwiększać opłacalność magazynu energii, poprawiać autokonsumpcję, optymalizować koszt energii i lepiej zarządzać energią na co dzień. Naszym celem jest maksymalne wykorzystanie dostępnych zasobów i ograniczenie niepotrzebnych kosztów.

</details>

<details>

<summary>Jakie dane bierzecie pod uwagę w algorytmie?</summary>

Uwzględniamy taryfy sprzedaży i dystrybucji energii, parametry techniczne instalacji, profil zużycia i produkcji energii, ceny rynkowe, dane systemowe, pogodę, efektywność cyklu ładowania i rozładowania oraz historię pracy urządzeń i baterii.

</details>

<details>

<summary>Czy Zeronest działa tylko z taryfą dynamiczną?</summary>

Nie. Pracujemy zarówno z taryfami dynamicznymi, jak i z popularnymi taryfami strefowymi, dzięki czemu możemy dopasować sposób działania systemu do różnych modeli rozliczeń.

</details>

<details>

<summary>Czy Zeronest pomaga dbać o żywotność magazynu energii?</summary>

Tak. Optymalizujemy nie tylko koszty, ale także sposób ładowania i rozładowywania magazynu, aby wspierać jego efektywną i długą pracę.

</details>

<details>

<summary>Z jakich elementów składa się rozwiązanie Zeronest?</summary>

Nasze rozwiązanie obejmuje urządzenie komunikacyjne LTE do sterowania i integracji, aplikację dla użytkownika końcowego oraz narzędzia dla instalatorów i partnerów, w tym platformę do zarządzania instalacjami.

</details>

<details>

<summary>Do działania systemu potrzebne jest Wi-Fi?</summary>

Nie, zawsze oferujemy modem LTE, który zapewnia łączność z falownikami, magazynami energii i licznikami bez konieczności korzystania z lokalnej sieci Wi-Fi. Jest to rozwiązanie dużo bardziej stabilne.

</details>

<details>

<summary>Czy macie aplikację dla użytkownika końcowego?</summary>

Tak. Udostępniamy aplikację, w której użytkownik może na bieżąco śledzić działanie instalacji i najważniejsze dane związane z energią w gospodarstwie domowym i MŚP.

</details>

<details>

<summary>Co użytkownik widzi w aplikacji Zeronest?</summary>

W aplikacji pokazujemy status instalacji, dane dotyczące zużycia i produkcji energii oraz informacje potrzebne do lepszego zarządzania energią. W aplikacji mobilnej klient widzi też jak zachowa się magazyn do końca dnia, jakie są predykcje zużycia i produkcji energii, a także jak przekłada się to na oszczędności.

</details>

<details>

<summary>Czy oferujecie narzędzia dla instalatorów?</summary>

Tak. Udostępniamy aplikację i platformę dla instalatorów, które wspierają obsługę instalacji, zarządzanie użytkownikami, podgląd danych, alerty oraz bieżącą administrację systemem. Platforma też jest wykorzystywana jako swojego rodzaju CRM.

</details>

<details>

<summary>Jak wygląda logowanie do panelu instalatora?</summary>

Dostęp do panelu instalatora nadajemy po wcześniejszym utworzeniu konta. Logowanie odbywa się przy użyciu adresu e-mail i kodu weryfikacyjnego, który pozwala bezpiecznie uzyskać dostęp do systemu.

</details>

<details>

<summary>Co zrobić, jeśli przy logowaniu pojawia się komunikat „Nie masz dostępu do panelu Zeronest”?</summary>

W takiej sytuacji warto najpierw sprawdzić, czy został wpisany właściwy adres e-mail. Najczęściej taki komunikat oznacza, że konto instalatora zostało utworzone na inny adres niż ten użyty podczas logowania.

</details>

<details>

<summary>Czy Zeronest jest bezpieczny?</summary>

Tak. Przetwarzamy dane w Unii Europejskiej, stosujemy wysokie standardy zabezpieczeń i rozwijamy nasze rozwiązanie zgodnie z aktualnymi wymaganiami w zakresie cyberbezpieczeństwa wynikającymi z NIS2, CRA, RED DA, a także KSC.

</details>

<details>

<summary>Gdzie produkowane są urządzenia Zeronest?</summary>

Nasze urządzenia projektujemy, produkujemy i testujemy w Polsce.

</details>

<details>

<summary>Czy Zeronest oferuje wsparcie dla montażu i konfiguracji urządzeń?</summary>

Tak, Zeronest zapewnia wsparcie techniczne, oferując instrukcje montażu i konfiguracji dla instalatorów. Posiadamy również dział wsparcia klienta, który pomaga w rozwiązywaniu wszelkich napotkanych problemów.

</details>

<details>

<summary>Czy Zeronest jest dostępny dla firm?</summary>

Tak. Wspieramy także klientów biznesowych, pomagając im optymalizować koszty energii z wykorzystaniem magazynów energii, odpowiednich taryf i systemu EMS.

</details>

<details>

<summary>Jak wygląda wdrożenie Zeronest dla biznesu?</summary>

Proces wdrożenia rozpoczynamy od analizy profilu zużycia energii i potrzeb danego obiektu. Następnie dobieramy odpowiednie rozwiązania technologiczne, wdrażamy opomiarowanie, integrujemy system i konfigurujemy zarządzanie energią.

</details>

<details>

<summary>Jakie efekty może przynieść wdrożenie Zeronest w firmie?</summary>

Pomagamy firmom ograniczać koszty energii, lepiej wykorzystywać magazyny energii i zwiększać efektywność całego systemu energetycznego. Efekty wdrożenia zależą od profilu zużycia, infrastruktury i modelu rozliczeń.

</details>

<details>

<summary>Czy wspieracie klastry energii i spółdzielnie energetyczne?</summary>

Tak. Wspieramy klastry i spółdzielnie energetyczne w obszarze opomiarowania, analizy zużycia i wytwarzania energii, kontraktacji oraz rozliczeń uczestników.

</details>

<details>

<summary>Czy współpracujecie z samorządami?</summary>

Tak. Współpracujemy również z jednostkami samorządu terytorialnego, pomagając im optymalizować zużycie energii, zarządzać źródłami wytwórczymi i magazynami energii oraz rozwijać lokalne modele energetyczne.

</details>

<details>

<summary>Gdzie znaleźć instrukcje i dokumentację Zeronest?</summary>

Instrukcje, materiały pomocnicze i dokumentację udostępniamy w naszej bazie wiedzy. Znajdują się tam informacje dotyczące montażu, konfiguracji, aplikacji oraz obsługiwanych urządzeń.

</details>

<details>

<summary>Jakie są minimalne wymagania, żeby zamontować Zeronest?</summary>

Do montażu potrzebny jest inwerter z interfejsem RS485 oraz miejsce w rozdzielnicy na 3 sloty: wyłącznik nadprądowy, zasilacz AC/DC i modem DIN LTE (wszystkie urządzenia znajdują się w zestawie). Jeśli w rozdzielnicy brakuje miejsca, dokumentacja zaleca montaż małej dodatkowej rozdzielnicy obok.

</details>

<details>

<summary>Co zawiera zestaw montażowy Zeronest?</summary>

Zestaw montażowy modemu DIN LTE obejmuje modem DIN200, zasilacz AC/DC, naklejkę z kodem QR, antenę LTE oraz instrukcję.

</details>

<details>

<summary>Jak wygląda podstawowa kolejność podłączenia urządzenia?</summary>

Najpierw podłączamy 230 V AC do zasilacza AC/DC, najlepiej przez dedykowany wyłącznik nadprądowy. Następnie wyjście zasilacza podłączamy do wejścia 12 V DC modemu, potem łączymy RS485 między modemem a urządzeniem odczytowym, montujemy antenę LTE, sprawdzamy poprawność połączeń i dopiero wtedy wykonujemy pierwsze uruchomienie.

</details>

<details>

<summary>Jak prawidłowo podłączyć RS485?</summary>

Magistralę RS485 należy połączyć między modemem DIN LTE a urządzeniem odczytowym odpowiednim przewodem, zachowując zgodność pinów: A do A, B do B, zgodnie ze schematem danego urządzenia. W wiki dostępna jest tabela mapowania, ponieważ producenci stosują różne oznaczenia, np. A/B, D+/D- albo Tx+/Tx-.

</details>

<details>

<summary>Jakie okablowanie jest zalecane dla RS485?</summary>

Dokumentacja zaleca ekranowane kable ze skrętką. Do RS485 należy używać jednej pary przewodów — jednej żyły dla A i jednej dla B — bez rozdzielania ich na różne pary. Na krótkich odległościach można użyć skrętki z kabla sieciowego minimum CAT5e. Nie zaleca się kabli SVV ani alarmowych. Wymagana impedancja kabla to 100–120 Ω.

</details>

<details>

<summary>Czy kolor przewodów ma znaczenie?</summary>

Nie. Wiki wskazuje, że kolor przewodów nie ma znaczenia, pod warunkiem że żyły A i B pochodzą z tej samej pary skrętkowej.

</details>

<details>

<summary>Czy antena LTE jest obowiązkowa?</summary>

Tak. W instrukcji montażu wskazano, że antena LTE jest obowiązkowa, natomiast antena WMBUS jest opcjonalna. Anteny należy montować w miejscu zapewniającym możliwie najlepszy zasięg.

</details>

<details>

<summary>Co zrobić, jeśli modem ma problem z siecią GSM albo z połączeniem z brokerem MQTT?</summary>

Wiki zaleca zastosowanie anteny LTE z dłuższym przewodem, jeśli występują problemy z zalogowaniem do sieci GSM lub z połączeniem z brokerem MQTT. Ważne, aby antena była umieszczona w miejscu zapewniającym najlepszy możliwy zasięg. Dodatkowo, sprawdzenie konfiguracji sieci i połączeń może pomóc zdiagnozować ewentualne problemy.

</details>

<details>

<summary>Kiedy można wykonać pierwsze uruchomienie modemu?</summary>

Pierwsze uruchomienie należy wykonać dopiero po prawidłowym podłączeniu modemu i skonfigurowaniu urządzenia odczytowego, np. inwertera. Przed podaniem napięcia trzeba jeszcze sprawdzić poprawność połączeń i polaryzację zasilania modemu.

</details>

<details>

<summary>Jak sprawdzić, czy odczyt danych działa poprawnie?</summary>

Prawidłowy odczyt danych jest sygnalizowany krótkim mignięciem diody zielonej dla odczytu WMBUS oraz niebieskiej dla odczytu Modbus. W przypadku braku sygnalizacji, należy sprawdzić poprawność konfiguracji oraz połączeń.

</details>

<details>

<summary>Czy przed uruchomieniem trzeba skonfigurować inwerter?</summary>

Tak. Ustawienia interfejsu RS485 — takie jak protokół komunikacyjny, adres i prędkość transmisji — zależą od modelu urządzenia podłączonego do modemu i powinny być ustawione przed pierwszym uruchomieniem.

</details>

<details>

<summary>Czy można odzyskać zapomniane hasło do panelu instalatora?</summary>

Tak, w przypadku zapomnienia hasła, należy skorzystać z opcji "Zapomniałeś hasła?" dostępnej na stronie logowania. Użytkownik otrzyma instrukcje resetowania hasła na zarejestrowany adres e-mail.

</details>

<details>

<summary>Co oznacza komunikat „Nie masz dostępu do panelu Zeronest”?</summary>

Z dokumentacji wynika, że najpierw trzeba sprawdzić, czy wpisano poprawny adres e-mail. Taki komunikat zwykle oznacza, że konto instalatora zostało utworzone na inny adres niż ten użyty przy logowaniu.

</details>

<details>

<summary>Jak zalogować się do aplikacji instalatora?</summary>

W aplikacji instalator loguje się adresem e-mail przypisanym do konta w Panelu Zeronest. Następnie otrzymuje 6-cyfrowy kod autoryzacyjny, który wpisuje w aplikacji. Kod jest inny przy każdej próbie logowania.

</details>

<details>

<summary>Jak wygląda konfiguracja instalacji w aplikacji instalatora?</summary>

Po zalogowaniu instalator wybiera zaplanowaną instalację, sprawdza, czy ma przypisane urządzenia, a jeśli nie — dodaje je ręcznie. Proces obejmuje kolejno modem, inwerter, panele fotowoltaiczne, magazyn energii i podlicznik.

</details>

<details>

<summary>Jak dodać modem do instalacji?</summary>

W aplikacji wybiera się model DIN200-WMBUS, wpisuje numer seryjny z urządzenia lub pudełka, a potem skanuje kod QR. Po tym urządzenie jest dodawane do instalacji.

</details>

<details>

<summary>Czy wszystkie dane instalacji trzeba wypełnić od razu?</summary>

Nie zawsze. Panel pozwala utworzyć instalację bez uzupełniania wszystkich pól i później ją edytować. Wyjątkiem jest sytuacja, gdy wybrano niepełną konfigurację urządzenia — wtedy trzeba uzupełnić wszystkie wymagane pola z list rozwijanych, np. typ, producenta i model inwertera.

</details>

<details>

<summary>Jakie pola są wymagane przy tworzeniu instalacji w panelu?</summary>

Instrukcja pokazuje jako wymagane: dane klienta, adres instalacji, taryfę sprzedaży i dystrybucji energii, modem, inwerter, panele fotowoltaiczne, podlicznik energii, magazyn energii oraz dane montażowe. Licznik energii OSD oznaczono jako opcjonalny.

</details>

<details>

<summary>Czy można dodać producenta lub model paneli, którego nie ma w bazie?</summary>

Tak. W aplikacji instalatora można dopisać własnego producenta paneli, a także model, którego nie ma na liście. Przy dodawaniu modelu spoza bazy trzeba dodatkowo uzupełnić moc pojedynczego panelu.

</details>

<details>

<summary>Czy system obsługuje więcej niż jeden magazyn energii?</summary>

Tak. Instrukcja przewiduje konfigurację magazynu energii typu Master, a jeśli w instalacji są kolejne jednostki, można dodać odpowiednią liczbę magazynów Slave.

</details>

<details>

<summary>Jakie statusy instalacji występują w panelu?</summary>

Panel rozróżnia co najmniej cztery statusy: nieprzypisana, zaplanowana, oczekująca i uruchomiona. Oznaczają one odpowiednio brak przypisania instalatora, przypisanie do instalatora, konfigurację bez uruchomienia oraz poprawnie skonfigurowaną i uruchomioną instalację.

</details>

<details>

<summary>Czy można edytować lub usunąć instalację?</summary>

Tak, instalację można edytować z poziomu listy instalacji lub widoku szczegółów. Usunięcie jest możliwe tylko wtedy, gdy instalacja ma status niezaplanowana albo nieprzypisana; po przypisaniu instalatora usunięcie nie jest już dostępne. Dokumentacja zaleca też wykonywanie edycji przed uruchomieniem instalacji.

</details>

<details>

<summary>Jakie dane są dostępne w szczegółach instalacji?</summary>

W szczegółach widać dane klienta, planowaną datę montażu, przypisanego instalatora, urządzenia, ich łączność, alerty, dokumenty, notatki i zdjęcia. Po uruchomieniu instalacji pojawiają się też odczyty urządzeń oraz wykresy stanu magazynu, inwertera, licznika, produkcji i zużycia — zależnie od skonfigurowanych elementów.

</details>

<details>

<summary>Czy z panelu można eksportować dane?</summary>

Tak. W szczegółach instalacji można wyeksportować dane do CSV. Wiki wskazuje dwa typy eksportu: energia zagregowana i dane z urządzeń. Dla energii zagregowanej dostępna jest granulacja 15 minut albo 1 godzina oraz wybór zakresu czasu.

</details>

{% hint style="info" %}
Nie znalazłeś odpowiedzi? Skontaktuj się z [nami](/faq/kontakt).
{% endhint %}


# Kontakt

### Wsparcie techniczne

**Piotr Zakrzewski**

tel: [+48 505 286 915](tel:48505286915)

mail: <piotr.zakrzewski@zeronest.pl>

### ![](https://2418362095-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FuvVZdNPLfNAyzR2vpDqp%2Fuploads%2FODzl59xv4aFT8iKdKKVs%2Flogo-zeronest.svg?alt=media\&token=f6d77b9a-6f65-4ab8-9770-bccf0df59a6e)


# Linki

[Logowanie do panelu instalatora](https://app.zeronest.energy/auth/login)

[Pobierz z GooglePlay](https://play.google.com/store/apps/details?id=energy.zeronest.app\&hl=pl\&pli=1)

[Pobierz z AppStore](https://apps.apple.com/pl/app/zeronest/id6502703498?l=pl)

[Regulamin aplikacji](https://zeronest.pl/regulamin)

{% embed url="<https://www.youtube.com/@zeronest.energy>" %}
